Poz. 8. ZŁĄCZA.

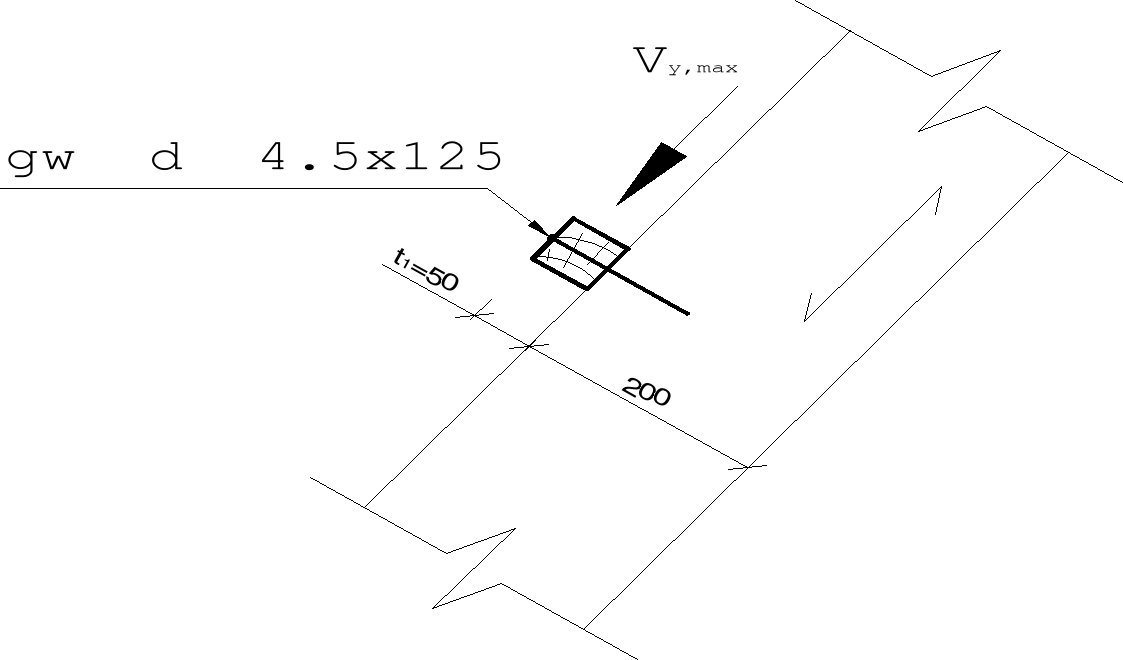

8.1. POŁĄCZENIE ŁATY Z KULAWKĄ.

0x01 graphic

Dobór średnicy d i długości gwoździa lg

0x01 graphic
Przyjęto d=4,5mm

0x01 graphic
Przyjęto lg=125mm

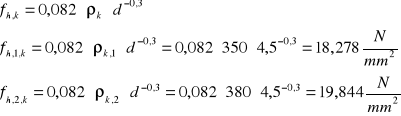

Sprawdzenie minimalnej grubości elementu

Gęstość dla drewna klasy C24 0x01 graphic
C30 0x01 graphic

0x01 graphic

0x01 graphic

Wiatę zaliczana się do 2 klasy użytkowania konstrukcji.

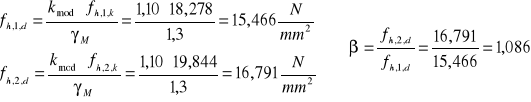

Współczynnik poprawkowy uwzględniający wpływ wilgotności i czasu trwania obciążenia dla drewna litego i klejonego warstwowo, chwilowego obciążenia i 2 klasy użytkowania konstrukcji przyjęto z tabl. 3.2.5. PN-B-03150:2000 0x01 graphic

Współczynnik materiałowy dla drewna przyjęto z tabl. 3.2.2. PN-B-03150:2000 0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

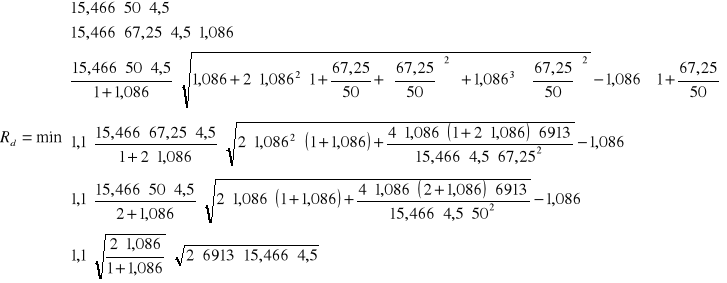

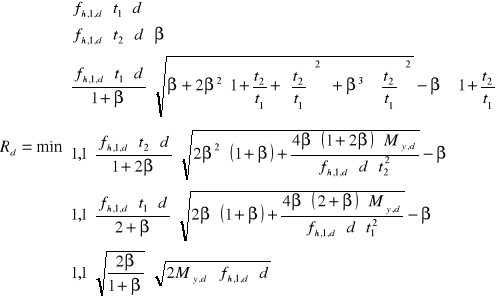

Nośność łączników jednociętych

0x01 graphic

0x01 graphic

0x01 graphic

Siła ścinająca

0x01 graphic
z poz. 2.3.1. dla schematy II

Potrzebna ilość gwoździ

0x01 graphic

Przyjęto jeden gwóźdź okrągły o średnicy d=4,5mm i długości lg=125mm.
