PRACOWNIA FIZYCZNA AKADEMII PODLASKIEJ W SIEDLCACH |
|||
RADZIWONOWICZ AGNIESZKA 3 MAT.
Imię i Nazwisko, kierunek studiów |
2
Grupa |
||
87
Nr ćwiczenia |
25.03.02
Data wykonania |
Ocena zaliczenia |
Podpis |
Rysunek:
Przyrządy pomiarowe:
Opornica korbowa;
Watomierz;
Woltomierz;
Amperomierz;
Cewka;
Transformator.
Lp. |
R [Ω] |
P [W] |
U [V] |
I [A] |
Q [VA] |
S [VA] |
cosφ |
Z [Ω] |
1. |
0 |
27,5 |
36,4 |
2,6 |
90,85 |
94,6 |
0,29 |
14 |
2. |
1 |
32,5 |
36,6 |
2,45 |
83,39 |
89,7 |
0,36 |
14,94 |
3. |
2 |
36,25 |
36,6 |
2,35 |
78,27 |
86 |
0,42 |
15,57 |
4. |
3 |
38,75 |
36,6 |
2,25 |
70,82 |
82,35 |
0,47 |
16,27 |
5. |
4 |
40 |
36,6 |
2,15 |
67,43 |
78,7 |
0,51 |
17,02 |
6. |
5 |
41,25 |
36,6 |
2,05 |
62,87 |
75 |
0,55 |
17,05 |
7. |
6 |
42,5 |
36,4 |
1,95 |
57,73 |
71,4 |
0,59 |
18,66 |
8. |
7 |
42,5 |
36,2 |
1,85 |
52,32 |
67,3 |
0,63 |
19,56 |
9. |
8 |
42,5 |
36,2 |
1,8 |
49,19 |
65,2 |
0,65 |
20,11 |
10. |
9 |
42,5 |
36,2 |
1,7 |
44,25 |
61,5 |
0,69 |
21,29 |
11. |
10 |
42,5 |
36,2 |
1,65 |
40,73 |
59,7 |
0,71 |
21,94 |
Moc czynna: P= U·I· cosφ;
Moc bierna: Q= U·I· sinφ;
Moc pozorna: S=U·I;
Moc pozorną S obliczamy ze wzoru: Si = Ui ·Ii dla i =0,1,...,10;
S0 = 36,4V · 2,6A = 94,6VA
S1 = 36,6V · 2,45A = 89,7VA
S2 = 36,6V · 2,35A = 86VA
S3 = 36,6V · 2,25A = 82,35VA
S4 = 36,6V · 2,15A = 78,7VA
S5 = 36,6V · 2,05A = 75VA
S6 = 36,6V · 1,95A = 71,4VA
S7 = 36,4V · 1,85A = 67,3VA
S8 = 36,2V · 1,8A = 65,2VA
S9 = 36,2V · 1,7A = 61,5VA
S10 = 36,2V · 1,65A = 59,7VA

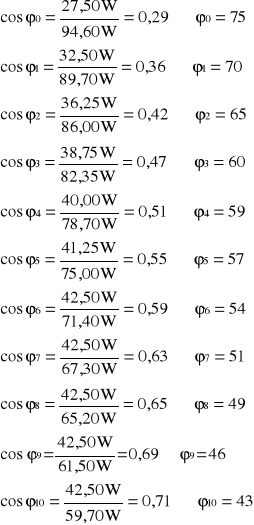

Następnie korzystając z zależności trygonometrycznych w trójkącie prostokątnym obliczamy kąt φ:
Moc bierną obliczamy ze wzoru: Qi = Ui ·Ii ·sin φ dla i = 0,1,...,10;
Zawadę, czyli opór pozorny Z obliczam korzystając ze wzoru:
Rachunek błędów:
1.dla i = 0;
2. dla i = 5;
3. dla i =10;
│∂Z10/∂U10│=0,6 1/A
│∂Z10/∂I10│=13,3 V/A²
∆Z10=0,6 1/Aּ0,3V +13,3 V/A²ּ0,025A=0,51Ω
Z10=(21,94 ± 0,51)Ω
WNIOSKI:
Celem mojego doświadczenia było wyznaczenie trzech rodzajów mocy:
-czynnej: P= Uּ Iּ cos φ;
-biernej: Q= Uּ Iּ sinφ;
-pozornej: S= Uּ I.
Z układu zmontowanego według podanego rysunku odczytałam napięcie U, natężenie I oraz moc czynną P. Pomiary te wykorzystałam do dalszych obliczeń. Dla trzech dowolnych zawad Zi, i=1,5,10 obliczyłam błędy. Błędy te mogły być spowodowane niedokładnością ludzkiego oka przy odczycie pomiarów jak też niedokładnością samych przyrządów pomiarowych.
