1. Cel ćwiczenia.

Celem ćwiczenia jest sporządzenie wykresu energii przez doświadczalne wyznaczenie linii ciśnień piezometrycznych w szeregowym układzie hydraulicznym i porównanie go z wykresem uzyskanym za pomocą obliczeń.

2. Stanowisko pomiarowe.

Rys.1 Schemat stanowiska pomiarowego.

Stanowisko przedstawione na rysunku składa się z :

• szeregowego układu hydraulicznego

• rotametru V do pomiaru natężenia przepływu

• baterii piezometrów P.

• zaworu regulacyjnego Z

3 Zestawienie wyników.

Lp.		Odległość od początku [mm]	Wysokość niwelacyjna [mm]
1	Średnica przewodu 4 [mm]	0	840
2			80	715
3			200	605
4			320	495
5			335	445
6		Średnica przewodu 8 [mm]	350	475
7			375	475
8			415	475
9			575	465
10			815	455
11			955	450
12			1065	440
13			1105	420

Ciśnienie otoczenia: 762[mmHg].

2. Obliczenia.

1. ciśnienie barometryczne.

p_b= 99000 Pa

3. prędkość wody.

gdzie A - przekrój przewodu

Q - natężenie przepływu

Q=1,2 [litr/min]=0,00002 [m³/s]

• dla pierwszej części przewodu:

• dla drugiej części przewodu:

4. obliczenia końcowe

3. Wnioski.

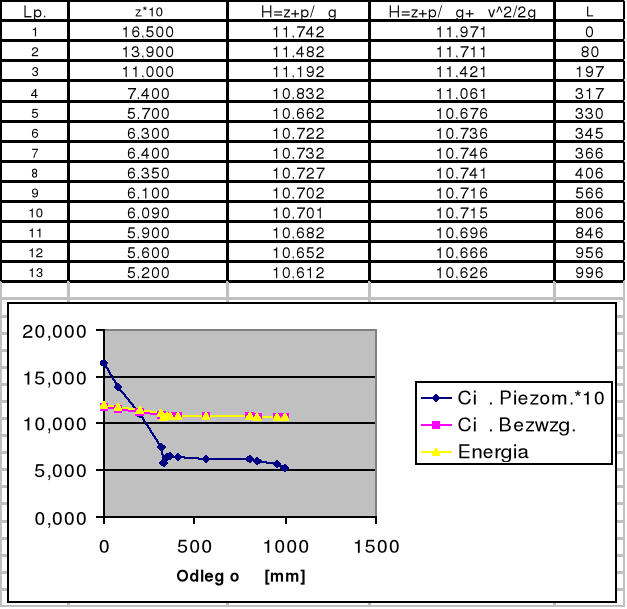

W celu wyznaczenia linii ciśnień bezwzględnych należało do linii ciśnień piezometrycznych dodać wysokość ciśnienia barometrycznego, następnie w celu uzyskania linii energii należało dodać wysokość prędkości, która była różna w poszczególnych częściach rurociągu, co wynikało z różnicy pola przekroju pomiędzy tymi częściami. Ostatecznie zebrane dane pozwoliły wykreślić linie ciśnień i energii, co uwidacznia dołączony wykres.

---
