Nr ćwiczenia

9

Temat ćwiczenia

Badanie drgań tłumionych w obwodzie RLC za pomocą oscyloskopu.

Nr zespołu

10

Nazwisko i imię

Kruk Leszek

Data wyk. ćw.

22.03.1999

Wydział, rok, grupa

EAIiE, I rok, 3 grupa

Obwód elektryczne złożony z kondensatora o pojemności C i cewki o indukcyjności L (którego opór omowy R można zaniedbać), ma własności podobne do prostego oscylatora harmonicznego. Częstość kołową i częstotliwość określają wzory:

0x01 graphic

Drgania takie, wywołane w obwodzie idealnym trwałyby nieskończenie długo. W obwodzie rzeczywistym LC zawsze występuje opór R, który powoduje, że drgania wzbudzone znikają. Drgania te nazywa się drganiami tłumionymi lub gasnącymi.

Włączenie w obwód RLC źródła okresowo zmiennej siły elektromotorycznej powoduje, że drgania stają się ponownie drganiami sinusoidalnymi drganiami niegasnącymi. Energia dostarczana do obwodu przez źródło kompensuje bowiem straty związane z wydzielaniem ciepła przez opór R. Drgania takie nazywamy drganiami wymuszonymi.

Wielkością, która decyduje o przekazywaniu energii od źródła do obwodu drgającego jest częstotliwość. Wówczas, kiedy częstotliwość zmian siły elektromotorycznej jest równa częstotliwości drgań idealnego obwodu LC, amplituda drgań wymuszonych jest największa. Stan taki nazywamy rezonansem.

0x01 graphic

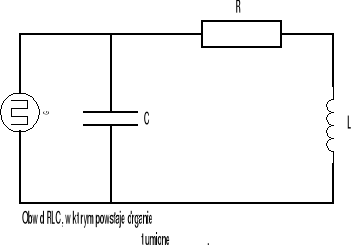

Obwód RLC, w którym powstaje drganie tłumione jest przedstawiony na rys. powyżej. W obwodzie takim, po naładowaniu kondensatora (np. krótkim impulsem elektrycznym) , przepływa prąd wywołany rozładowywaniem się kondensatora i indukowaniem się siły elektromotorycznej w cewce. Korzystając z II prawa Kirchhoffa można zapisać równanie:

0x01 graphic

w którym q jest ładunkiem na okładkach kondensatora w dowolnej chwili. Rozwiązanie tego równania, dla 0x01 graphic
i przy założeniu, że dla t=0, q=qo, ma postać

0x01 graphic

W obwodzie, w którym drgania są wywoływane krótkim impulsem napięcia ładującym kondensator, należy również uwzględnić opór wyjściowy generatora impulsów.

Rozwiązanie układu równań opisujących ten obwód ma tę samą postać, co rozwiązanie dla układu powyżej, z tą tylko różnicą, że współczynnik tłumienia wynosi tutaj:

0x01 graphic
