Nazwisko i imię:						Symbol grupy: ED 3.4
Data wyk. Ćwiczenia: 19.01.98	Symbol ćwiczenia: 3.1		Temat ćwiczenia: Pomiary oporu przewodników na podstawie prawa Ohma.
Zaliczenie:		Ocena:		Data:	Podpis:

Podstawy teoretyczne:

Opór jest wielkością charakteryzującą metal pod względem przewodzenia prądu elektrycznego. Opór nie zależy od napięcia oraz natężenia przepływającego prądu, natomiast jest on związany z geometrycznymi rozmiarami przewodnika i wielkościami opisującymi stan gazu elektronowego w metalu. Prawo Ohma mówi, że natężenie prądu płynącego wzdłuż jednorodnego, metalicznego przewodnika jest proporcjonalne do spadku napięcia na przewodniku:

Schemat układu pomiarowego do wyznaczania oporów przewodników.

Wzór, z którego obliczamy opór R_X ma postać :

Obliczanie wartości oporów R_X :

Tabela wyników.

Nr oporu	i [mA]	U [V]	RV [Ω]	RX [Ω]	RXŚr [Ω]
R3	180 200 220 240 280	18 20,5 22,25 24,25 28,25	30000	100,33 102,85 101,48 101,38 101,23	101,454
R8	104	20,5	30000	198,42	198,042
		110		21,6			197,65
		120		23,6			197,96
		130		25,6			198,22
		150		29,5			197,96
R10	212 220 240 260 300	10,5 11 12 13 15	30000	49,61 50,08 50,08 50,08 50,08	49,986

np.

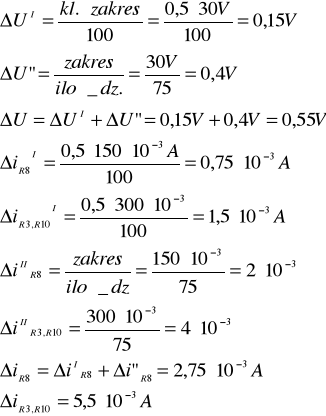

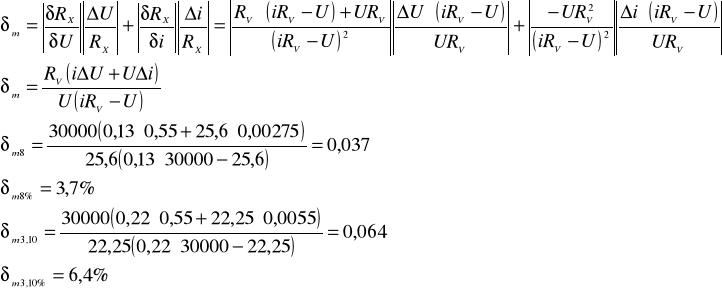

Wyznaczanie błędu pomiaru metodą różniczkowania funkcji:

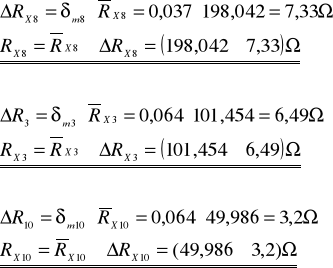

Wartości R_X z uwzględnieniem błędu:

Wnioski:

Pomiar oporu przewodników na podstawie prawa Ohma jest jedną z wielu metod do pomiaru oporu. Na podstawie pomiarów i obliczeń można stwierdzić, że metoda ta nie jest zbyt dokładną metodą do pomiaru oporów i nie nadaje się do takich pomiarów gdzie zależy nam na bardzo dużej dokładności. Błędy maksymalne popełnione w ćwiczeniu wynoszą odpowiednio 3,7 % i 6,4 %. Na te wartości błędów ma wpływ wiele czynników (klasa dokładności mierników , błędy związane z dokładnością odczytu na obu miernikach, spadki napięcia w układzie na stykach połączeń przewodowych) które powodują, że metoda ta jest obarczona błędem. Metodą poprawienia dokładności pomiaru może być zastosowanie woltomierza o większym oporze wewnętrznym.
