POZYCJA OBL. NR 8 - OBLICZENIE ŁAWY FUNDAMENTOWEJ POD ŚCIANĄ

WEWNĘTRZNĄ

Dla ławy fundamentowej pod ścianą zewnętrzną przyjęto do obliczeń:

• szerokość ławy - B = 0,650 m

• szerokość ściany - t = 0,320 m

• szerokość odsadzki - s = 0,165 m

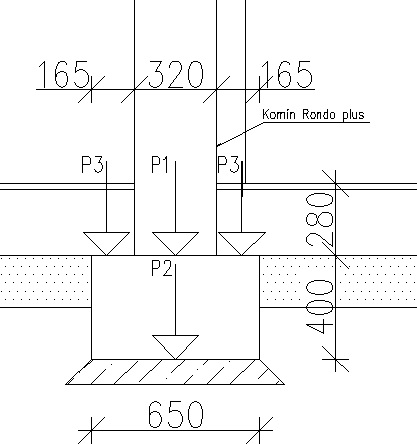

Schemat rozkładu działania sił na fundament pod ścianą wewnętrzną.

ZESTAWIENIE OBCIĄŻEŃ

ZESTAWIENIE OBCIĄŻEŃ

Wartość obciążenia na jeden metr ławy wynosi:

• Obciążenie od stropów

Belki stropowe są równolegle do ściany zatem nie obciążają fundamentu.

• Obciążenie ścianą działową

• ścianka działowa w piwnicy

• Ścianka działowa na parterze

• Ścianka działowa na poddaszu

• Obciążenie kominem RONDO PLUS i pustakami wentylacyjnymi

H_k=10,24 m.

-komin dymowy Waga =99 kg/mb.

Waga na całej wysokości komina =99*10,24=1013,76 kg.

-komin wentylacyjny Waga=94 kg/mb

Waga na całej wysokości komina =94*10,24=962,56 kg

W sumie waga komina dymowego i wentylacyjnego wynosi 1976,3 kg.

• K=1976,3 kg*9,81m/s2=19,39 kN

Ciężar komina na 1m długości lawy wynosi 19,39 kN/m

Obciążenie od komina z uwzględnieniem tynkowania:

• Ciężar fundamentu

• Ciężar posadzki w piwnicy

Obciążenie pionowe podłoża wynosi:

N₁ = 6,06+2*5,36+24+7,15+2,77=50,7 kN/m

Mimośród obciążenia podłoża obliczony względem środka podstawy ławy wynosi:

m

Wypadkowa obciążeń znajduje się w rdzeniu podstawy. Ponieważ mimośród jest niewielki, przyjęto do dalszych obliczeń, że ława jest obciążana osiowo.

SPRAWDZENIE STANU GRANICZNEGO NOŚNOŚCI ŁAWY

Parcie jednostkowe wynosi:

Jednostkowy opór obliczeniowy

Sprawdzenie warunków normowych

Warunki są spełnione. Lawa fundamentowa spełnia wymagania dotyczące SGN

Określenie momentu zginającego względem krawędzi ściany:

Sprawdzenie warunku stanu granicznego nośności przekroju betonowego z zależności:

M₁ < f_ctd ·W_f

Zgodnie z PN-B-03264:2002[37] wytrzymałość f_ctd w sytuacjach trwałych i przejściowych, oblicza się z zależności:

f_ctd = 0,7·f_ctm/1,8 = 0,389·f_ctm

Wskaźnik wytrzymałości W_f przekroju oblicza się dla skrajnego włókna rozciąganego, rozciąganego uwzględnieniem plastycznych właściwości betonu. W przypadkach przekroju prostokątnego o wymiarach b x h:

W­_f = 0,292·b·h²

Po uwzględnieniu tych zależności i przyjęciu b=1,0 m:

M₁ = 0,85 kNm <f_ctd·W_f = 0,389·1,9·10³·0,292·1,0·0,40² = 34,53 kNm.

Obliczana ława fundamentowa spełnia warunki stanu granicznego nośności.

Ostatecznie przyjęto pod ścianą zewnętrzną budynku ławę fundamentową betonową o szerokości 0,65 m i wysokości 0,40 m.

Ze względów konstrukcyjnych ławę należy zazbroić, tak jak pokazano na rys nr1.

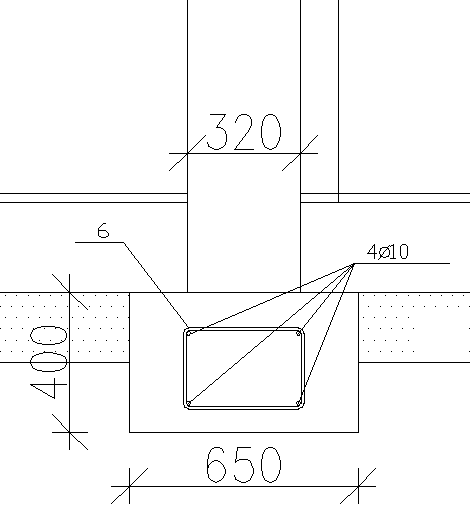

Rys.1. Wymiary i sposób zbrojenia ławy fundamentowej pod ścianą wewnętrzna.
