13 OBLICZANIE POZYCJI

13.1 POZYCJA OBL. NR 1 - KONSTRUKCJA DACHU

Dane do projektowania:

Geometria projektowanego wiązara płatwiowo-kleszczowego:

0x01 graphic

13.1.1 Poz. obl. 1.1. OBLICZENIE ŁATY

Przyjęto do projektowania łaty sosnowe o wymiarach 45 x 63 mm o polu przekroju poprzecznego A = 0,002835 m2.

Obciążenia

Zestawienie obciążeń stałych g

Obciążenie

Wartość charakterystyczna

[kN/m]

Współczynnik obciążenia

γf [-]

Wartość

Obliczeniowa

[kN/m]

Ciężar własny łaty

0,002835 · 5,5

0,016

1,1

0,018

Ciężar pokrycia - waga jednej dachówki 2,3 kg,

liczba - 16 szt./m2,

9,81·10-3 N/kg · 2,3 kg · 16 m-2 · 0,28 m

0,101

1,2

0,121

RAZEM

0,117

0,139

Obciążenie zmienne:

Wartość obciążenia śniegiem charakterystyczna Sk na 1 m2 powierzchni rzutu poziomego połaci dachowej:

Sk = Qk · C

Qk = 0,9 kN/m2 dla II strefy

Współczynniki kształtu dachy wynoszą: (dla kąta α = 45 º)

C1 = 0,8 · (( 60 - α ) / 30 ) = 0,40

C2 = 1,2 · (( 60 - α ) / 30 ) = 0,60

Dla obliczeń pojedynczych elementów przyjmuje się, że C2 = C1 = C

C = 0,40

Sk = 0,9 · 0,40 = 0,36 kN/m2

Wartość obliczeniowa obciążenia śniegiem

S = Sk · γf γf = 1,4

S = 0,36 · 1,4 = 0,504 kN/m2

Wartość obciążenia charakterystycznego wiatrem:

pk = qk · Ce · C · β

qk = 0,25 kN/m2 dla I strefy

Budynek ma wysokość z = 9,02 m , teren B

Ce = 0,8

Budynek nie jest podatny na dynamiczne działanie wiatru:

β = 1,8

Wartość współczynnika aerodynamicznego:

C=Cz

Cz = 0,015 · α - 0,2 = 0,015 · 45 - 0,2 = 0,475

lub

Cz = - 0,045 · ( 40 - α ) = -0,045 · ( 40 - 45 ) = 0,225

Przyjęto parcie dla którego:

C = 0,475

Obciążenie charakterystyczne wywołane działaniem wiatru wynosi:

pk = 0,25 · 0,8 · 0,475 · 1,8 = 0,171 kN/m2

Wartość obliczeniowa obciążenia wiatrem:

p = pk · γf γf =1,3

p = 0,171 · 1,3 = 0,222 kN/m2

Przyjęto obciążenie charakterystyczne skupione ( człowiek z narzędziami; masa = 102 kg ):

p = pk · γf pk = 1,0 kN γf =1,2

p = 1,0 · 1,2 = 1,2 kN

Przyjęto długość przęsła równą maksymalnemu rozstawowi krokwi:

leff = 1,06 m

Składowe obciążeń prostopadłe i równoległe łaty:

g = g · cos α

gΙΙ = g · sin α

S = S · cos2 α

SΙΙ = S · sin α · cos α

P = p · Ψo Ψo = 0,9 - uwzględniono wsp. jednoczesności obciążeń

PΙΙ = 0

P = P · cos α

PΙΙ = P · sin α

Zestawienie obciążeń na łatę

Obciążenie

Wartość

charaktery

[kN/m]

Wsp.

obciążenia

γf [-]

Wartość obliczenio

[kN/m]

Wartości składowe

prostopadłe obciążenia

Wartości składowe

równoległe obciążenia

Charakter. [kN/m]

Obliczeniowa [kN/m]

Charakter. [kN/m]

Obliczeniowa [kN/m]

g- ciężar własny i pokrycia

S - śnieg

0,36 · 0,28

p - wiatr

0,171 · 0,28 · 0,9

0,117

0,101

0,043

1,5

1,3

0,139

0,152

0,056

0,083

0,051

0,043

0,098

0,076

0,056

0,083

0,051

0,000

0,098

0,076

0,000

Razem

0,261

0,347

0,177

0,230

0,134

0,174

P - obciążenie skupione [kN]

1,00[kN]

1,2

1,20[kN]

0,707

0,849

0,707

0,849

Przyjęto dwa warianty obciążeń:

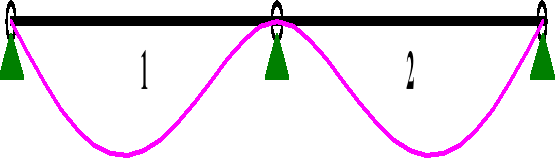

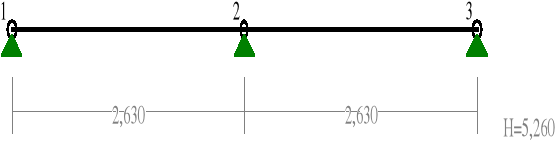

Schematy statyczne do obliczenia łaty: 1) I wariant obciążeń, 2) II wariant obciążeń:

0x01 graphic

WARIANT I

Wykresy momentów zginających wykonano za pomocą programu RM-WIN.

a) WARTOŚCI SKŁADOWE PROSTOPADŁE OBCIĄŻENIA:

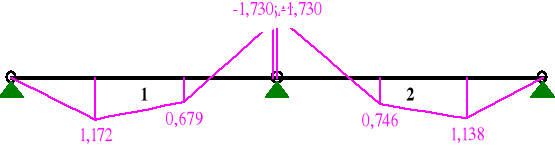

0x01 graphic

MOMENTY My:

0x01 graphic

b) WARTOŚCI SKŁADOWE RÓWNOLEGŁE OBCIĄŻENIA:

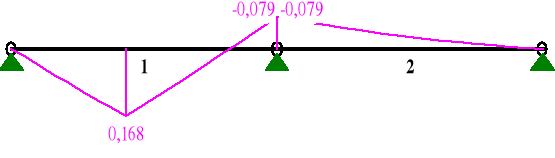

0x01 graphic

MOMENTY Mz:

0x01 graphic

Sprawdzenie stanu granicznego nośności

Obliczenie wskaźników wytrzymałości łaty o wymiarach 45 x 63 mm:

Wy = ( 0,045 · 0,0632 ) / 6 = 29,77 · 10-6 m3

Wz = ( 0,063 · 0,0452 ) / 6 = 21,26 · 10-6 m3

Naprężenia obliczeniowe od zginania w stosunku do osi głównych wynoszą:

σm.y.d = My / Wy = 0,168 / ( 29,77 · 10-6 ) = 5643,27 kPa = 5,64 MPa

σm.z.d = Mz / Wz = 0,168 / ( 21,26 · 10-6 ) = 7902,16 kPa = 7,90 MPa

Wartość charakterystyczna drewna klasy C30 na zginanie wynosi:

f m.y.k = 30,0 MPa

Dach jest wykonany z drewna o wilgotności 12÷20 %, co określa 2 klasę użytkowania. Wytrzymałość obliczeniowa drewna na zginanie:

f m.y.d = f m.z.d = ( kmod · f m.y.k ) / γm kmod = 1,1 γm = 1,3

f m.y.d = ( 1,1 · 30,0 ) / 1,3 = 25,38 MPa

Ponieważ przekrój ma wysokość mniejszą od 150 mm stosuje się współczynnik:

kh = ( 150 / 63 )0,2 = 1,19 i jest mniejszy od 1,3

zatem:

f' m.y.d = f m.y.d · kh = 25,38 · 1,19 = 30,20 MPa

Sprawdzenie warunku sgn: ( km = 0,7 dla prostokątnych przekrojów ):

km · σm.y.d / f' m.y.d + σm.z.d / f' m.z.d = 0,7 · 5,64 / 30,20 + 7,90 / 30,20 = 0,39 ≤ 1

σm.y.d / f' m.y.d + km · σm.z.d / f' m.z.d = 5,64 / 30,20 + 0,7 · 7,90 / 30,20 = 0,37 ≤ 1

Warunek stanu granicznej nośności dla łaty został spełniony.

Sprawdzenie stanu granicznego użytkowalności

Graniczna wartość ugięcia dla deskowania dachowego wynosi:

unet,fin = leff / 150 = 1060 / 150 = 7,1 mm

Obliczenie ugięć wykonano za pomocą programu RM-WIN.

Przemieszczenia równoległe

Przemieszczenia prostopadłe

od siły skupionej

od siły skupionej

0x01 graphic

0x01 graphic

uinst,z = 1,3 mm

uinst,y = 1,6 mm

od ciężaru własnego

od ciężaru własnego

0x01 graphic

0x01 graphic

uinst,z = 0,1 mm

uinst,y = 0,1 mm

Współczynnik kdef podano w zależności od klasy trwania obciążenia dla 2 klasy uzytkownia. Ugięcie finalne obliczono ze wzoru:

ufin, y = uinst, y ( 1+ kdef )

Zestawienie obliczonych ugięć

Obciążenie

kdef

Składowe równoległe [mm]

Składowe prostopdałe [mm]

uinst,z

ufin, z

uinst, y

ufin, y

Siła skupiona (obciąż. krótkotrwałe)

0,0

1,3

1,3

1,6

1,6

Ciężar własny (obciąż. stałe)

0,8

0,1

0,18

0,1

0,18

Ugięcie sumaryczne ufin, y = ufin, y1 + ufin, y2

1,48

1,78

Ugięcie całkowite ufin, = (u2fin, y + u2fin, z )0,5

2,31

ufin = 2,31 mm < unet, fin = 7,1mm

Warunek stanu granicznego użytkowalności dla łaty został spełniony.

WARIANT II

Wykresy momentów zginających wykonano za pomocą programu RM-WIN.

a) WARTOŚCI SKŁADOWE PROSTOPADŁE OBCIĄŻENIA:

0x01 graphic

MOMENTY My:

0x01 graphic

b) WARTOŚCI SKŁADOWE RÓWNOLEGŁE OBCIĄŻENIA:

0x01 graphic

MOMENTY Mz:

0x01 graphic

Wniosek:

Maksymalne momenty zginające w wariancie II są znacznie mniejsze niż w wariancie I. Ponadto wartość kmod = 0,6 dla 2 klasy użytkowania przy obciążeniu stałym ( wariant II ) jest mniejsza od kmod= 1,1 dla 2 klasy użytkowania przy obciążeniu zmiennym ( wariant I ). Nie ma więc potrzeby sprawdzania stanów granicznych łaty w wariancie II.

Ostatecznie przyjęto łatę o wymiarach przekroju poprzecznego 45 x 63 mm.

13.1.2 Poz. obl. 1.2. OBLICZENIE KROKWI

Przyjęto, że wiązar dachowy będzie wykonany z bali o grubości 80 mm. Krokwie 80 x 180 mm, kleszcze 50 x 180 mm. Przyjęto ocieplenie połaci dachowej wełna mineralną grubości 160 mm oraz szczelinę powietrzną nad wełną grubości 20 mm, odprowadzającą wilgoć. Ponadto do krokwi przymocowany będzie ruszt dla płyt gipsowo-kartonowych stanowiący przegrodę miedzy częścią użytkową i nieużytkową poddasza.

Obciążenia

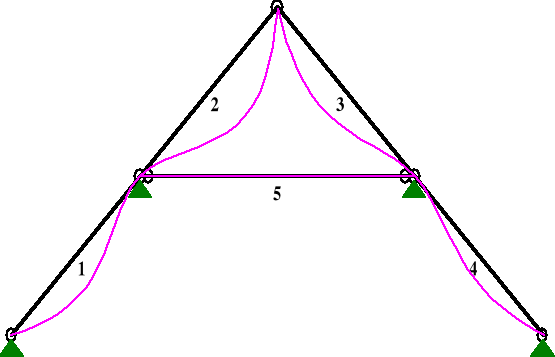

Schemat statyczny wiązara płatwiowo-kleszczowego:

0x01 graphic

Zestawienie obciążeń połaci dachowych

Obciążenie

Wartość

charaktery

[kN/m]

Wsp.

obciążenia

γf [-]

Wartość obliczenio

[kN/m]

Wartości składowe

prostopadłe obciążenia

Wartości składowe

równoległe obciążenia

Charakter. [kN/m]

Obliczeniowa [kN/m]

Charakter [kN/m]

Obliczeniowa [kN/m]

Ciężar własny dachu z uwzględnieniem ciężaru krokwi i łacenia

ciężar własny dachówki

9,81 ·10-3 · 2,3 · 16 · 1,06

ciężar własny łaty

0,016 · 100/28 · 1,06

ciężar własny krokwi

0,08 · 0,18 · 5,5

RAZEM:

Śnieg

połać lewa

Sk =Qk · C2 =0,9·0,6 · 1,06

połać prawa

Sk =Qk · C1 =0,9·0,4 · 1,06

Wiatr

połać nawietrzna

pk1 = qk · Ce · C · β =

=0,25·0,8·0,475·1,8·1,06

połać zawietrzna

pk2 = qk · Ce · C · β =

=0,25·0,8·(-0,4)·1,8·1,06

Ciężar własny kleszczy

2 · 0,05 · 0,18 · 5,5

Ocieplenie

ciężar termoizolacji

0,16 · 1,0 · 1,06

ciężar płyt g-k

0,0125 · 12,0 · 1,06

RAZEM:

gk = 0,383

gk1 = 0,061

gk2 = 0,079

gk =0,523

Sk = 0,572

Sk = 0,382

pk1=+0,181

pk2=-0,153

gk3 = 0,099

0,170

0,159

0,329

1,2

1,1

1,1

1,5

1,5

1,3

1,3

1,1

1,2

1,2

gd = 0,459

gd1 = 0,067

gd2 = 0,087

gd2 = 0,613

Sd = 0,857

Sd = 0,572

pd1=+0,236

pd2=-0,199

gd3 = 0,109

0,204

0,191

0,395

0,271

0,043

0,056

0,370

0,286

0,191

+0,163*

-0,138*

0,120

0,112

0,262

0,325

0,047

0,062

0,434

0,429

0,286

+0,212*

-0,179*

0,144

0,134

0,278

0,271

0,043

0,056

0,370

0,286

0,191

0,120

0,112

0,262

0,325

0,047

0,062

0,434

0,429

0,286

0,144

0,134

0,278

Obciążenie skupione

(człowiek obciążający kleszcze) [kN]

Pk = 1,00

1,2

Pd = 1,20

* Uwzględniono współczynnik jednoczesności obciążeń Ψo = 0,9.

Węzły wiązara płatwiowo-kleszczowego

Nr

X [m]

Y [m]

Nr

X [m]

Y [m]

1

2

3

0,000

2,440

5,040

0,000

2,440

5,040

4

5

7,640

10,080

2,440

0,000

Pręty wiązara płatwiowo-kleszczowego

Typy prętów: 00 - sztyw.-sztyw.; 01 - sztyw.-przegub;

10 - przegub-sztyw.; 11 - przegub-przegub

Pręt

Typ

A B

Lx[m]

Ly[m]

L[m]

Red.EJ

Przekrój

1

2

3

4

5

10

01

10

01

11

1 2

2 3

3 4

4 5

2 4

2,440

2,600

2,600

2,440

5,200

2,440

2,600

-2,600

-2,440

0,000

3,451

3,677

3,677

3,451

5,200

1,000

1,000

1,000

1,000

1,000

1 Krokiew 180 x 80

1 Krokiew 180 x 80

1 Krokiew 180 x 80

1 Krokiew 180 x 80

2 Kleszcze 2 x 50 x 180

Wielkości przekrojowe wiązara płatwiowo-kleszczowego

Nr

A[cm2]

Ix[cm4]

Iy[cm4]

Wg[cm3]

Wd[cm3]

h[cm]

Materiał

1

2

180,0

144,0

4860

3888

3255

768

540

432

540

432

18,0

18,0

Drewno C30

Drewno C30

Schemat obciążeń wiązara płatwiowo-kleszczowego

0x01 graphic

Wartości obciążeń poszczególnych prętów wiązara płatwiowo-kleszczowego ([kN],[kNm],[kN/m])

Pręt Rodzaj Kąt P1(Tg) P2(Td) a[m] b[m]

Grupa: A "Cięż.wł.pokrycia z krokwią" Stałe γf= 1,20

1 Liniowe 45,0 0,314 0,370 0,00 3,45

1 Liniowe -45,0 0,314 0,370 0,00 3,45

2 Liniowe 45,0 0,314 0,370 0,00 3,68

2 Liniowe -45,0 0,314 0,370 0,00 3,68

3 Liniowe 45,0 0,314 0,370 0,00 3,68

3 Liniowe -45,0 0,314 0,370 0,00 3,68

4 Liniowe 45,0 0,314 0,370 0,00 3,45

4 Liniowe -45,0 0,314 0,370 0,00 3,45

Grupa: B "Ciężar własny kleszczy" Stałe γf= 1,10

5 Liniowe 0,0 0,099 0,099 0,00 5,20

Grupa: C "Śnieg" Zmienne γf= 1,50

1 Liniowe 45,0 0,286 0,286 0,00 3,45

1 Liniowe -45,0 0,286 0,286 0,00 3,45

2 Liniowe 45,0 0,286 0,286 0,00 3,68

2 Liniowe -45,0 0,286 0,286 0,00 3,68

3 Liniowe -45,0 0,191 0,191 0,00 3,68

3 Liniowe 45,0 0,191 0,191 0,00 3,68

4 Liniowe -45,0 0,191 0,191 0,00 3,45

4 Liniowe 45,0 0,191 0,191 0,00 3,45

Grupa: D "Wiatr" Zmienne γf= 1,30

1 Liniowe 45,0 0,163 0,163 0,00 3,45

2 Liniowe 45,0 0,163 0,163 0,00 3,68

3 Liniowe -45,0 -0,138 -0,138 0,00 3,68

4 Liniowe -45,0 -0,138 -0,138 0,00 3,45

Grupa: E "Ocieplenie" Stałe γf= 1,20

1 Liniowe 45,0 0,262 0,262 0,00 3,45

2 Liniowe 45,0 0,262 0,262 0,00 3,68

3 Liniowe -45,0 0,262 0,262 0,00 3,68

4 Liniowe -45,0 0,262 0,262 0,00 3,45

Grupa: F "Siła skupiona" Zmienne γf= 1,20

5 Skupione 0,0 1,000 2,60

Wartości sił przekrojowych w poszczególnych prętach wiązara płatwiowo-kleszczowego

Obciążenia obl.: ABCDEF, T.I rzędu

Pręt x/L x[m] M[kNm] Q[kN] N[kN]

1 0,00 0,000 0,000 1,768 1,021

0,37 1,267 1,117 -0,005 2,127

1,00 3,451 -2,231* -3,061 4,034

2 0,00 0,000 -2,231 3,179 -4,425

0,62 2,269 1,381 0,004 -2,444

1,00 3,677 0,000 -1,966 -1,215

3 0,00 0,000 0,000 1,215 -1,966

0,38 1,408 0,853 -0,003 -2,994

1,00 3,677 -1,383 -1,967 -4,652

4 0,00 0,000 -1,383 1,894 1,428

0,63 2,184 0,690 0,004 -0,167

1,00 3,451 0,000 -1,093 -1,093

5 0,00 0,000 0,000 0,883 1,569

0,50 2,600 1,928* 0,600 1,569

1,00 5,200 0,000 -0,883 1,569

* = Wartości ekstremalne

Wykresy sił przekrojowych wiązara płatwiowo-kleszczowego wykonano za pomocą programu RM-WIN.

MOMENTY:

0x01 graphic

TNĄCE:

0x01 graphic

NORMALNE:

0x01 graphic

Wartości reakcji podporowych wiązara płatwiowo-kleszczowego.

Obciążenia obl.: ABCDEF T.I rzędu

Węzeł H[kN] V[kN] Wypadkowa[kN] M[kNm]

1 -1,972 0,528 2,042

2 0,000 11,277 11,277

4 -0,000 7,913 7,913

5 0,000 1,545 1,545

0x01 graphic

Wymiarowanie krokwi

Sprawdzenie stanu granicznego nośności

Maksymalny moment zginający i odpowiadająca mu siła osiowa wynoszą:

M1 = -2,231 kNm

N1 = + 4,034 kN (rozciąganie)

Przyjęto przekrój krokwi 80 x 180 mm. W miejscu oparcia krokwi na płatwi wykonano wcięcie o głębokości 40 mm. Przekrój netto wynosi więc 80 x 140 mm, stąd:

A = b · h = 0,080 · 0,140 = 11,2 · 10-3 m2

Wy = ( b · h2 ) / 6 = ( 0,080 · 0,1402 ) / 6 = 261,3 · 10-6 m3

Naprężenie obliczeniowe rozciągające w kierunku równoległym do włókien wynosi:

σt.0.d = N1 / A = 4,034 / ( 11,2 · 10-3 ) = 360,2 kPa = 0,360 MPa

Naprężenie obliczeniowe od zginania w stosunku do osi głównych wynosi:

σm.y.d = M1 / Wy = 2,231 / (261,3 · 10-6 ) = 8549,6 kPa = 8,55 MPa

σm.z.d = 0

Dla klasy drewna C30 wytrzymałość charakterystyczna na rozciąganie wynosi ft,0,k = 18 MPa, a na zginanie fm,y,k = 30 MPa. Wytrzymałość obliczeniową dla drewna na rozciąganie i zginanie przyjmując współczynnik γM = 1,3 i klasę użytkowania 2. Decydujące znaczenie ma obciążenie śniegiem ( średniotrwałe ), dlatego wartość współczynnika kmod = 0,8.

ft,0,d = ( kmod · ft,0,k ) / γM = ( 0,8 · 18 ) / 1,3 = 11,08 MPa

fm,y,d = ( kmod · fm,y,k ) / γM = ( 0,8 · 30 ) / 1,3 = 18,46 MPa

Sprawdzenie warunku stanu granicznego nośności:

(σt.0.d / ft,0,d) + (σm.y.d / fm,y,d) + km · (σm.z.d / fm,z,d) = (0,360 / 11,08) + (8,55 / 18,46) + 0 = 0,50 < 1

Warunek stanu granicznego nośności dla krokwi został spełniony.

Sprawdzenie stanu granicznego użytkowalności.

Wartość graniczną ugięcia krokwi obliczono ze wzoru:

unet, fin = L/200 = 3450 / 200 = 17,25 mm

Wykres ugięć krokwi.

  1. ciężarem własnym 0x01 graphic

  1. śniegiem

0x01 graphic

c) wiatrem

0x01 graphic

Wartości ugięcia krokwi od składowych obciążeń

Obciążenie

kdef

Składowe obciążenia [mm]

uinst

ufin, = uinst, ( 1+ kdef )

1. ciężar własny (klasa trwania obciążenia =

= stałe, klasa użytkowania = 2)

0,8

2,3

4,14

2. śnieg (klasa trwania obciążenia =

= średniotrawałe, klasa użytkowania = 2)

0,25

1,3

1,63

3. wiatr (klasa trwania obciążenia =

= krótkotrwałe, klasa użytkowania =2)

0

0,7

0,70

Ugięcie sumaryczne

ufin, = ufin, 1 + ufin,,2 + ufin,,3

6,47

ufin = 6,47 mm < 17,25 mm = unet, fin

Warunek stanu granicznego użytkowalności dla krokwi został spełniony.

Ostatecznie przyjęto krokiew o przekroju poprzecznym 80 x 180 mm.

13.1.3 Poz. obl. 1.3. OBLICZENIE KLESZCZY

Sprawdzenie stanu granicznego nośności

Maksymalny moment zginający wynosi:

M5 = 1,928 kNm

Maksymalna siła podłużna w kleszczach, określona dla wiązara pełnego i trzech wiązarów pustych wynosi:

N5 = 2,395 · 4 = 9,580 kN (rozciąganie)

Przyjęto przekrój kleszczy 2 x 50 x 225, dla których:

A = 2b · h = 2 · 0,050 · 0,225 = 22,5 · 10-3 m2

Wy = 2 · (b · h2) / 6 = 2 · (0,050 · 0,2252) / 6 = 843,7 · 10-6 m3

Naprężenie obliczeniowe rozciągające w kierunku równoległym do włókien wynosi:

σt.0.d = N5 / A = 9,580 / (22,5 · 10-3) = 425,8 kPa = 0,426 MPa

Naprężenie obliczeniowe od zginania w stosunku do osi głównych wynosi:

σm.y.d = M5 / Wy = 1,928 / (843,7 · 10-6 ) = 2285,2 kPa = 2,29 MPa

σm.z.d = 0

W tym przypadku decydujące znaczenie ma obciążenie ciężarem człowieka (chwilowe). Dlatego wartość współczynnika kmod = 1,1. Zatem dla drewno C30 wytrzymałość obliczeniowa na rozciągnie i zginanie wynosi:

ft,0,d = ( kmod · ft,0,k ) / γM = ( 1,1 · 18 ) / 1,3 = 15,23 MPa

fm,y,d = ( kmod · fm,y,k ) / γM = ( 1,1 · 30 ) / 1,3 = 25,38 MPa

Sprawdzenie warunku stanu granicznego nośności:

(σt.0.d / ft,0,d) + (σm.y.d / fm,y,d) + km · (σm.z.d / fm,z,d) = (0,426 / 15,23) + (2,29 / 25,38) + 0 = 0,12 < 1

Warunek stanu granicznego nośności dla kleszczy został spełniony.

Sprawdzenie stanu granicznego użytkowalności

Wartość graniczną ugięcia kleszczy obliczono ze wzoru:

unet, fin = L/200 = 5200 / 200 = 26,00 mm

Wykres ugięć kleszczy.

  1. ciężarem własnym

0x01 graphic

  1. siłą skupioną

0x01 graphic

Wartości ugięcia kleszczy od składowych obciążeń

Obciążenie

kdef

Składowe obciążenia [mm]

uinst

ufin, = uinst, ( 1+ kdef )

1. ciężar własny (klasa trwania obciążenia =

= stałe, klasa użytkowania = 2)

0,8

2,4

4,32

2. siła skupiona (klasa trwania obciążenia =

= krótkotrwałe, klasa użytkowania =2)

0

8,0

8,00

Ugięcie sumaryczne

ufin, = ufin, 1 + ufin,,2

12,32

ufin = 12,32 mm < 26,00 mm = unet, fin

Warunek stanu granicznego użytkowalności dla kleszcza został spełniony.

Ostatecznie przyjęto kleszcze o przekroju poprzecznym 50 x 225 mm.

13.1.4 Poz. obl. 1.4. OBLICZENIE MURŁATU

Murłat wykonany jest z bali 160 x 160 mm, z drewna klasy C30. Założono, że murłata mocowana jest do wieńca żelbetowego śrubami φ18 max. co 2,63 m. Maksymalna siła rozporowa działająca na murłatę wynosi 1,972 kN.

Obliczenia wykonano za pomocą programu obliczeniowego RM-WIN.

Przyjęty schemat obliczeniowy

0x01 graphic

0x01 graphic

Wykres momentów dla murłatu

0x01 graphic

Sprawdzenie stanu granicznego nośności

Maksymalny moment zginający wynosi:

M = 1,730 kNm

Przyjęto przekrój murłatu 160 x 160, dla których:

A = b · h = 0,160 · 0,160 = 25,6 · 10-3 m2

Wz = (b · h2) / 6 = (0,160 · 0,1602) / 6 = 682,7 · 10-6 m3

Naprężenie obliczeniowe od zginania w stosunku do osi głównych wynosi:

σm.z.d = M / Wz = 1,730 / (682,7 · 10-6 ) = 2534,1 kPa = 2,53 MPa

Dla klasy drewna C30 i 2 klasy obciążenia przy decydującym znaczeniu obciążenia stałego wytrzymałość obliczeniowa wynosi:

fm,z,k =30,0 MPa

kmod = 0,6 (decydujące obciążenia stałe)

γM = 1,3

fm,z,d = ( kmod · fm,z,k ) / γM = ( 0,6 · 30 ) / 1,3 = 13,85 MPa

Sprawdzenie warunku stanu granicznego nośności:

km · m.y.d / fm,y,d) + (σm.z.d / fm,z,d) = 0 + (2,53 / 13,85) + 0 = 0,18 < 1

Warunek stanu granicznego nośności dla murłatu został spełniony.

Sprawdzenie stanu granicznego użytkowalności.

Wartość graniczną ugięcia murłatu obliczono ze wzoru:

unet, fin = L/200 = 2630 / 200 = 13,15 mm

Wartości ugięcia krokwi od składowych obciążeń

Obciążenie

kdef

Składowe obciążenia [mm]

uinst

ufin, = uinst, ( 1+ kdef )

klasa trwania obciążenia = stałe,

klasa użytkowania = 2

0,8

1,2

2,16

Ugięcie sumaryczne ufin,

2,16

Wykres ugięć murłatu uinst

0x01 graphic

ufin = 2,16 mm < 13,15 mm = unet, fin

Warunek stanu granicznego użytkowalności dla murłatu został spełniony.

Ostatecznie przyjęto murłatu o przekroju poprzecznym 160 x 160 mm.

13.1.5 Poz. obl. 1.5. OBLICZENIE PŁATWI

Przyjęto do obliczeń płatew o przekroju poprzecznym 150 x 200 mm. Jako schemat statyczny przyjęto ramę

dwuprzęsłową.

Schemat statyczny przyjęty do obliczenia płatwi z opisem prętów:

  1. płaszczyzna pionowa:

0x01 graphic

  1. płaszczyzna pozioma:

0x01 graphic

Zestawienie obciążeń na płatew

Obciążenie

Wartość

charaktery

[kN/m]

Wsp.

obciążen

γf [-]

Wartość obliczenio

[kN/m]

Wartości składowe

prostopadłe obciążenia

Wartości składowe

równoległe obciążenia

Charakter. [kN/m]

Obliczeniowa [kN/m]

Charakter [kN/m]

Obliczeniowa [kN/m]

Ciężar własny dachu z uwzględnieniem ciężaru krokwi i łacenia

ciężar własny dachówki

9,81·10-3 · 2,3 · 16 · 1,06·5,405

ciężar własny łaty

0,016 · 100/28 · 1,06 ·5,405

ciężar własny krokwi

0,08 · 0,18 · 5,5· 5,405

Ocieplenie:

- ciężar termo izolacji

0,16 · 1,0 · 1,06 · 5,405

ciężar płyt g-k

0,0125 · 12,0 · 1,06 · 5,405

ciężar własny kleszczy

2 · 0,05 · 0,18 · 5,5

ciężar własny płatwi

0,150 · 0,200 · 5,5

Śnieg

połać lewa

Sk =Qk ·C2 =0,9·0,6·1,06·5,405

Wiatr

połać nawietrzna

pk1 = qk · Ce · C · β =

=0,25·0,8·0,475·1,8·1,06·5,405

gk = 2,068

gk1 = 0,330

gk2 = 0,427

gk3=0,917

gk4=0,859

gk5 = 0,099

gk6 = 0,165

Sk = 3,094

pk1=0,980

1,2

1,1

1,1

1,2

1,2

1,1

1,1

1,5

1,3

gd = 2,482

gd1 = 0,363

gd2 = 0,470

gd3=1,100

gd4=1,031

gd5 = 0,109

gd6 = 0,182

Sd = 4,641

pd1=1,274

2,068

0,330

0,427

0,917

0,859

0,099

0,165

2,188

0,624*

2,482

0,363

0,470

1,100

1,031

0,109

0,182

3,282

0,811*

0,000

0,624*

0,000

0,811*

* Uwzględniono współczynnik jednoczesności obciążeń Ψo = 0,9.

Na płatew działa obciążenie z odcinka górnego i połowy odcinka dolnego krokwi, tj. pasma szerokości:

3,680 + 0,5 · 3,450 = 5,405 m.

W związku z tym:

qkz = qkz +qkz1+qkz2+qkz3+qkz4+ qkz5+qkz6+Skz+pkz =

= 2,068+0,330+0,427+0,917+0,859+0,099+0,102+2,188+0,624 = 7,614 kN/m

qdz = qdz +qdz1+qdz2+qdz3+qdz4+ qdz5+ qdz6+Sdz+pdz =

= 2,482+0,363+0,470+1,100+1,031+0,109+0,112+3,282+0,811 = 9,76 kN/m

qky = pky = 0,624 kN/m

qdy = pdy = 0,811 kN/m

Wyznaczanie sił wewnętrznych

Węzły ramy dwuprzęsłowej

Nr

X [m]

Y [m]

Nr

X [m]

Y [m]

1

2

3

4

5

6

7

8

9

0,000

0,880

1,940

2,800

3,680

4,560

5,620

6,500

7,380

2,810

2,810

2,810

2,810

2,810

2,810

2,810

2,810

2,810

10

11

12

13

14

15

16

17

8,440

9,320

9,320

9,320

4,560

4,560

0,000

0,000

2,810

2,810

1,930

0,000

1,930

0,000

1,930

0,000

Pręty ramy dwuprzęsłowej

Typy prętów: 00 - sztyw.-sztyw.; 01 - sztyw.-przegub;

10 - przegub-sztyw.; 11 - przegub-przegub

Pręt Typ A B Lx[m] Ly[m] L[m] Red.EJ Przekrój

1 10 1 2 0,880 0,000 0,880 1,000 3 Płatew 150 x 200

2 00 2 3 1,060 0,000 1,060 1,000 3 Płatew 150 x 200

3 00 3 4 0,860 0,000 0,860 1,000 3 Płatew 150 x 200

4 00 4 5 0,880 0,000 0,880 1,000 3 Płatew 150 x 200

5 01 5 6 0,880 0,000 0,880 1,000 3 Płatew 150 x 200

6 10 6 7 1,060 0,000 1,060 1,000 3 Płatew 150 x 200

7 00 7 8 0,880 0,000 0,880 1,000 3 Płatew 150 x 200

8 00 8 9 0,880 0,000 0,880 1,000 3 Płatew 150 x 200

9 00 9 10 1,060 0,000 1,060 1,000 3 Płatew 150 x 200

10 01 10 11 0,880 0,000 0,880 1,000 3 Płatew 150 x 200

11 10 11 12 0,000 -0,880 0,880 1,000 2 Słup 150 x 150

12 01 12 13 0,000 -1,930 1,930 1,000 2 Słup 150 x 150

13 10 6 14 0,000 -0,880 0,880 1,000 2 Słup 150 x 150

14 01 14 15 0,000 -1,930 1,930 1,000 2 Słup 150 x 150

15 10 1 16 0,000 -0,880 0,880 1,000 2 Słup 150 x 150

16 01 16 17 0,000 -1,930 1,930 1,000 2 Słup 150 x 150

17 11 2 16 -0,880 -0,880 1,245 1,000 1 Miecz 150 x 100

18 11 5 14 0,880 -0,880 1,245 1,000 1 Miecz 150 x 100

19 11 14 7 1,060 0,880 1,378 1,000 1 Miecz 150 x 100

20 11 10 12 0,880 -0,880 1,245 1,000 1 Miecz 150 x 100

Wielkości przekrojowe ramy dwuprzęsłowej

Nr. A[cm2] Ix[cm4] Iy[cm4] Wg[cm3] Wd[cm3] h[cm] Materiał

1 150,0 2812 1250 250 250 10,0 Drewno C30

2 225,0 4219 4219 563 563 15,0 Drewno C30

3 240,0 5120 4500 640 640 16,0 Drewno C30

Schemat obciążeń ramy w płaszczyźnie pionowej

0x01 graphic

Wartości obciążeń na poszczególnych prętach ramy ([kN],[kNm],[kN/m])

Pręt Rodzaj Kąt P1(Tg) P2(Td) a[m] b[m]

Grupa: A "Cięż.wł.pokrycia z krokwią" Stałe γf= 1,20

1 Liniowe 0,0 4,700 4,700 0,00 0,88

2 Liniowe 0,0 4,700 4,700 0,00 1,06

3 Liniowe 0,0 4,700 4,700 0,00 0,86

4 Liniowe 0,0 4,700 4,700 0,00 0,88

5 Liniowe 0,0 4,700 4,700 0,00 0,88

6 Liniowe 0,0 4,700 4,700 0,00 1,06

7 Liniowe 0,0 4,700 4,700 0,00 0,88

8 Liniowe 0,0 4,700 4,700 0,00 0,88

9 Liniowe 0,0 4,700 4,700 0,00 1,06

10 Liniowe 0,0 4,700 4,700 0,00 0,88

Grupa: B "Ciężar własny płatwi" Stałe γf= 1,10

1 Liniowe 0,0 0,165 0,165 0,00 0,88

2 Liniowe 0,0 0,165 0,165 0,00 1,06

3 Liniowe 0,0 0,165 0,165 0,00 0,86

4 Liniowe 0,0 0,165 0,165 0,00 0,88

5 Liniowe 0,0 0,165 0,165 0,00 0,88

6 Liniowe 0,0 0,165 0,165 0,00 1,06

7 Liniowe 0,0 0,165 0,165 0,00 0,88

8 Liniowe 0,0 0,165 0,165 0,00 0,88

9 Liniowe 0,0 0,165 0,165 0,00 1,06

10 Liniowe 0,0 0,165 0,165 0,00 0,88

Grupa: C "Śnieg" Zmienne γf= 1,50

1 Liniowe 0,0 2,188 2,188 0,00 0,88

2 Liniowe 0,0 2,188 2,188 0,00 1,06

3 Liniowe 0,0 2,188 2,188 0,00 0,86

4 Liniowe 0,0 2,188 2,188 0,00 0,88

5 Liniowe 0,0 2,188 2,188 0,00 0,88

6 Liniowe 0,0 2,188 2,188 0,00 1,06

7 Liniowe 0,0 2,188 2,188 0,00 0,88

8 Liniowe 0,0 2,188 2,188 0,00 0,88

9 Liniowe 0,0 2,188 2,188 0,00 1,06

10 Liniowe 0,0 2,188 2,188 0,00 0,88

Grupa: D "Wiatr" Zmienne γf= 1,30

1 Liniowe 0,0 0,624 0,624 0,00 0,88

2 Liniowe 0,0 0,624 0,624 0,00 1,06

3 Liniowe 0,0 0,624 0,624 0,00 0,86

4 Liniowe 0,0 0,624 0,624 0,00 0,88

5 Liniowe 0,0 0,624 0,624 0,00 0,88

6 Liniowe 0,0 0,624 0,624 0,00 1,06

7 Liniowe 0,0 0,624 0,624 0,00 0,88

8 Liniowe 0,0 0,624 0,624 0,00 0,88

9 Liniowe 0,0 0,624 0,624 0,00 1,06

10 Liniowe 0,0 0,624 0,624 0,00 0,88

Wartości sił przekrojowych w poszczególnych prętach ramy w płaszczyźnie pionowej

Obciążenia obl.: ABCD, T.I rzędu

Pręt x/L x[m] M[kNm] Q[kN] N[kN]

1 0,00 0,000 0,000 9,298 5,253

1,00 0,880 4,344 0,573 5,253

2 0,00 0,000 4,344 8,221 -2,395

0,78 0,828 7,752 0,010 -2,395

1,00 1,060 7,488 -2,289 -2,395

3 0,00 0,000 7,488 -2,289 -2,395

1,00 0,860 1,853 -10,815 -2,395

4 0,00 0,000 1,853 -10,815 -2,395

1,00 0,880 -11,504 -19,540 -2,395

5 0,00 0,000 -11,504* 17,435 34,580

1,00 0,880 0,000 8,710 34,580

6 0,00 0,000 0,000 -2,960 35,641

1,00 1,060 -8,707 -13,469 35,641

7 0,00 0,000 -8,707 18,509 -2,879

1,00 0,880 3,742 9,784 -2,879

8 0,00 0,000 3,742 9,784 -2,879

1,00 0,880 8,513 1,059 -2,879

9 0,00 0,000 8,513 1,059 -2,879

0,10 0,108 8,570 -0,008 -2,879

1,00 1,060 4,066 -9,450 -2,879

10 0,00 0,000 4,066 -0,258 6,313

1,00 0,880 0,000 -8,983 6,313

11 0,00 0,000 0,000 -6,313 -8,983

1,00 0,880 -5,556 -6,313 -8,983

12 0,00 0,000 -5,556 2,879 -18,175

1,00 1,930 0,000 2,879 -18,175

13 0,00 0,000 0,000 1,061 11,670

1,00 0,880 0,934 1,061 11,670

14 0,00 0,000 0,934 -0,484 -57,284

1,00 1,930 -0,000 -0,484 -57,284

15 0,00 0,000 0,000 5,253 -9,298

1,00 0,880 4,622 5,253 -9,298

16 0,00 0,000 4,622 -2,395 -16,946

1,00 1,930 0,000 -2,395 -16,946

17 0,00 0,000 0,000 0,000 -10,815

1,00 1,245 0,000 0,000 -10,815

18 0,00 0,000 0,000 0,000 -52,291

1,00 1,245 0,000 0,000 -52,291

19 0,00 0,000 0,000 0,000 -50,064

1,00 1,378 0,000 0,000 -50,064

20 0,00 0,000 0,000 0,000 -13,000

1,00 1,245 0,000 0,000 -13,000

* = Wartości ekstremalne

Wykresy sił przekrojowych dla ramy w płaszczyźnie pionowej wykonano za pomocą programu RM-WIN.

MOMENTY:

0x01 graphic

TNĄCE:

0x01 graphic

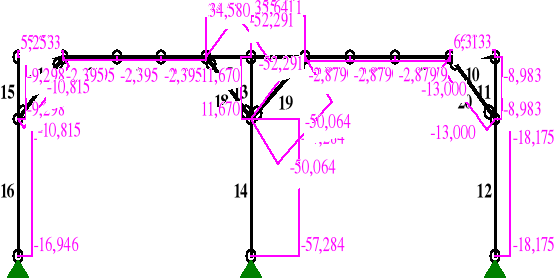

NORMALNE:

0x01 graphic

Schemat obciążeń ramy w płaszczyźnie poziomej

0x01 graphic

Wartości obciążeń na poszczególnych prętach ramy ([kN],[kNm],[kN/m])

Pręt Rodzaj Kąt P1(Tg) P2(Td) a[m] b[m]

Grupa: A "Cięż.własny płatwi" Stałe γf= 1,10

1 Liniowe 0,0 0,165 0,165 0,00 0,88

2 Liniowe 0,0 0,165 0,165 0,00 1,06

3 Liniowe 0,0 0,165 0,165 0,00 0,86

4 Liniowe 0,0 0,165 0,165 0,00 0,88

5 Liniowe 0,0 0,165 0,165 0,00 0,88

Grupa: B "Wiatr" Zmienne γf= 1,30

1 Liniowe 0,0 0,624 0,624 0,00 0,88

2 Liniowe 0,0 0,624 0,624 0,00 1,06

3 Liniowe 0,0 0,624 0,624 0,00 0,86

4 Liniowe 0,0 0,624 0,624 0,00 0,88

5 Liniowe 0,0 0,624 0,624 0,00 0,88

Wykresy sił przekrojowych dla ramy w płaszczyźnie poziomej wykonano za pomocą programu RM-WIN.

MOMENTY:

0x01 graphic

TNĄCE:

0x01 graphic

NORMALNE:

0x01 graphic

Wartości sił przekrojowych w poszczególnych prętach ramy w płaszczyźnie pionowej

Obciążenia obl.: AB, T.I rzędu

Pręt x/L x[m] M[kNm] Q[kN] N[kN]

1 0,00 0,000 0,000 2,263 0,000

1,00 0,880 1,607 1,390 0,000

2 0,00 0,000 1,607 1,390 0,000

1,00 1,060 2,523 0,338 0,000

3 0,00 0,000 2,523 0,338 0,000

0,40 0,346 2,580 -0,006 0,000

0,39 0,336 2,580 0,004 0,000

1,00 0,860 2,446 -0,516 0,000

4 0,00 0,000 2,446 -0,516 0,000

1,00 0,880 1,607 -1,390 0,000

5 0,00 0,000 1,607* -1,390 0,000

1,00 0,880 0,000 -2,263 0,000

* = Wartości ekstremalne

Sprawdzenie stanu granicznego nośności

Maksymalny moment zginający i odpowiadająca mu siła podłużna występuje w pręcie 5 i wynoszą:

My = -11,504 kNm

N = 34,580 kN (rozciąganie)

Mz = 1,607 kNm

Przyjęto przekrój płatwi 150 x 160 mm, dla którego:

A = b · h = 0,150 · 0,200 = 30,00 · 10-3 m2

Wy = ( b · h2 ) / 6 = ( 0,150 · 0,2002 ) / 6 = 1000,000 · 10-6 m3

Wz = ( b2 · h ) / 6 = ( 0,1502 · 0,200 ) / 6 = 750,000 · 10-6 m3

Naprężenie obliczeniowe rozciągające w kierunku równoległym do włókien wynosi:

σt.0.d = N / A = 34,580 / (30,00 · 10-3) = 1152,7 kPa = 1,153 MPa

Naprężenie obliczeniowe od zginania w stosunku do osi głównych wynosi:

σm.y.d = My / Wy = 11,504 / (1000,000 · 10-6 ) = 11504,0 kPa = 11,504 MPa

σm.z.d = Mz / Wz = 1,607 / (750,000 · 10-6 ) = 2142,7 kPa = 2,143 MPa

Decydujące znaczenie ma obciążenie śniegiem ( średniotrwałe ), dlatego wartość współczynnika kmod = 0,8. Zatem wytrzymałość obliczeniową dla drewna klasy C30 na rozciąganie i zginanie wynosi:

ft,0,d = ( kmod · ft,0,k ) / γM = ( 0,8 · 18 ) / 1,3 = 11,08 MPa

fm,y,z,d = ( kmod · fm,y,k ) / γM = ( 0,8 · 30 ) / 1,3 = 18,46 MPa

Sprawdzenie warunku stanu granicznego nośności:

(σt.0.d / ft,0,d) + (σm.y.d / fm,y,d) + km · (σm.z.d / fm,z,d) =

= (1,153 / 11,08) + (11,504 / 18,46) + 0,8 · (2,143 / 18,46) = 0,82 < 1

Warunek stanu granicznego nośności dla płatwi został spełniony.

Sprawdzenie stanu granicznego użytkowalności

Graniczne ugiecie płatwi obliczono ze wzoru:

unet, fin = L/200 = 4560 / 200 = 22,80 mm

Wartości ugięcia płatwi od składowych obciążeń

Obciążenie

kdef

Składowe obciążenia [mm]

uinst

ufin, = uinst, ( 1+ kdef )

pionowe (z)

1. ciężar własny (klasa trwania obciążenia =

= stałe, klasa użytkowania = 2)

0,8

7,5

13,50

2. śnieg (klasa trwania obciążenia =

= średniotrwałe, klasa użytkowania = 2)

0,25

4,4

5,50

3a. wiatr (klasa trwania obciążenia =

= krótkotrwałe, klasa użytkowania =2)

0

1,1

1,10

poziome (y)

3b. wiatr (klasa trwania obciążenia =

= krótkotrwałe, klasa użytkowania = 2)

0

5,1

5,10

Ugięcie sumaryczne

ufin, = ( u2fin,z + u2fin,y )0,5 = [(13,50+5,50+1,10)2 + 5,102]0,5

20,74

Wykresy ugięć od obciążenia:

a) ciężarem własnym:

0x01 graphic

b)śniegiem

0x01 graphic

c)wiatrem pionowo

0x01 graphic

d)wiatrem poziomo

0x01 graphic

Zatem:

ufin = 20,74 < 22,80 mm = unet, fin

Warunek stanu granicznego użytkowalności dla płatwi został spełniony.

Ostatecznie przyjęto płatew o przekroju poprzecznym 150 x 200 mm.

13.1.6 Poz. obl. 1.6. OBLICZENIE SŁUPA

Słup obliczono jako ściskany osiowo siłą P = 43,003 kN. Do wymiarowania przyjęto przekrój słupa 150 x 150 mm, dla którego:

A = b · h = 150 · 150 = 22500 mm2 = 22,5 · 10-3 m2

Iy = Ix = a4 / 12 = 1504 / 12 = 4218,75 · 104 mm4

iy = ( I / A )0,5 = ( 4218,75 · 104 / 22500 )0,5 = 43,30 mm

ly = 2810 mm

lz = 2810 - 880 = 1930 mm < ly - zatem lz pominięto w dalszych obliczeniach.

Smukłość względna osi y wynosi:

λy = ly / iy = 2810 / 43,30 = 64,90

σc,crit,y = π2 · E0,05 / λ2y = π2 · 6700 / 64,902 = 15,70 MPa

λrel.y = ( fc,0,k / σc,crit,y )0,5 = ( 20,00 / 15,70 )0,5 = 1,13

βc = 0,2 (drewno lite)

ky = 0,5 · [ 1 + βc · ( λrel.y - 0,5 ) + λ2 rel.y ] = 0,5 · [ 1 + 0,2 · ( 1,13 - 0,5 ) + 1,132 ] = 1,201

kc,y = 1 / [ ky + ( k2y - λ2rel,y )0,5 ] = 1 / [ 1,201 + ( 1,2012 - 1,132 )]0,5 = 0,855

Naprężenie obliczeniowe ściskające w kierunku równoległym do włókien wynosi:

σc,0,d = P / A = 43,003 / (22,5 · 10-3 ) = 1886,1 kPa = 1,89 MPa

Dla klasy drewna C30 wytrzymałość charakterystyczna na ściskanie wynosi: fc,0,k = 23,0 MPa. Decydujące znaczenie ma obciągnie śniegiem ( średniotrwałe ), dlatego wartość współczynnika kmod = 0,8, zatem:

fc,0,d = ( kmod · fc,0,k ) / γM = ( 0,8 · 23,0 ) / 1,3 = 14,15 MPa

Sprawdzenie warunku stanu granicznego nośności

σc,0,d = 1,89 < kc,y · fc,0,d = 0,855 · 14,15 = 12,10 MPa

Warunek stanu granicznego nośności dla słupa został spełniony.

Sprawdzanie docisku słupa do płatwi

Powierzchnia docisku słupa do płatwi ( brak czopu, usztywnienie połączenia płatwi ze słupem przez nakładki z blachy stalowej perforowanej ) wynosi:

Ad = 150 · 150 = 22500 mm2 = 22,5 · 10-3 m2

Wytrzymałość obliczeniowa na docisk wynosi:

fc,90,d = ( kmod · fc,90,k ) / γM = ( 0,8 · 2,7 ) / 1,3 = 1,66 MPa

Sprawdzenie naprężeń dokonano dla siły P działającej w górnym odcinku słupa i wynoszącej P = 7,695 kN.

σc,90,d = P / Ad = 7,695 / (22,5 · 10-3 ) = 342,0 kPa = 0, 34 MPa

Wartość współczynnika kc,90 = 1, dla a = 0 ( koniec płatwi opiera się na słupie ).

σc,90,d = 0,34 MPa < kc,90 · fc,90,d = 1 · 1,66 MPa

Warunek docisku słupa do płatwi został spełniony.

Ostatecznie przyjęto słup o przekroju 150 x 150 mm.

13.1.7 Poz. obl. 1.7. OBLICZENIE MIECZY

Zaprojektowano połączenie płatwi z mieczami za pomocą blachy perforowanej, zatem szerokość mieczy musi być taka sama jak szerokość płatwi. W konstrukcji wyróżniono dwa typy mieczy, dla których przyjęto krawędziaki o polu przekroju 150 x 100 mm.

Długość:

l1 = ( 0,882 + 0,882 )0,5 = 1,245 m usytuowane ukośnie pod kątem α = 45 między płatwią a słupem

l2 = ( 0,882 + 1,062 )0,5 = 1,376 m usytuowane ukośnie pod kątem α = 40 między płatwią a słupem

Obliczenia dla l1

Miecz obliczono jako ściskany osiowo siła S = 38,200 kN dla którego:

A = b · h = 150 · 100 = 15000 mm2 = 15,0 · 10-3 mm2

Iy = ( b · h3 ) / 12 = ( 150 · 1003 ) / 12 = 1250,00 · 104 mm4

iy = ( Iy / A )0,5 = ( 1250,00 · 104 / 15000 )0,5 = 28,87 mm

ly = lz = 1245 mm

Smukłość wzgledem osi y wynosi:

λy = ly / iy = 1245 / 28,87 = 43,12

σc,crit,y = π2 · E0,05 / λ2y = π2 · 6700 / 43,122 = 35,56 MPa

λrel.y = ( fc,0,k / σc,crit,y )0,5 = ( 20,00 / 35,56 )0,5 = 0,75

βc = 0,2 (drewno lite)

ky = 0,5 · [ 1 + βc · ( λrel.y - 0,5 ) + λ2 rel.y ] = 0,5 · [ 1 + 0,2 · ( 0,75 - 0,5 ) + 0,752 ] = 0,844

kc,y = 1 / [ ky + ( k2y - λ2rel,y )0,5 ] = 1 / [ 0,844 + ( 0,8442 - 0,752 )]0,5 = 1,003

Naprężenie obliczeniowe ściskające w kierunku równoległym do włókien wynosi:

σc,0,d = S / Ad = 38,200 / (15,0 · 10-3 ) = 2546,7 kPa = 2,55 MPa

Dla klasy drewna C30 wytrzymałość charakterystyczna na ściskanie wynosi: fc,0,k = 23,0 MPa. Decydujące znaczenie ma obciągnie śniegiem ( średniotrwałe ), dlatego wartość współczynnika kmod = 0,8, zatem:

fc,0,d = ( kmod · fc,0,k ) / γM = ( 0,8 · 23,0 ) / 1,3 = 14,15 MPa

Sprawdzenie warunku stanu granicznego nośności

σc,0,d = 2,55 MPa < kc,y · fc,0,d = 1,003 · 14,15 = 14,19 MPa

Warunek stanu granicznego nośności dla miecza został spełniony.

Obliczenia dla l2

Miecz obliczono jako ściskany osiowo siła S = 37,083 kN dla którego:

A = b · h = 150 · 100 = 15000 mm2 = 15,0 · 10-3 mm2

Iy = ( b · h3 ) / 12 = ( 150 · 1003 ) / 12 = 1250,00 · 104 mm4

iy = ( Iy / A )0,5 = ( 1250,00 · 104 / 15000 )0,5 = 28,87 mm

ly = lz = 1376 mm

Smukłość wzgledem osi y wynosi:

λy = ly / iy = 1376 / 28,87 = 47,66

σc,crit,y = π2 · E0,05 / λ2y = π2 · 6700 / 47,662 = 29,11 MPa

λrel.y = ( fc,0,k / σc,crit,y )0,5 = ( 20,00 / 29,11 )0,5 = 0,82

βc = 0,2 (drewno lite)

ky = 0,5 · [ 1 + βc · ( λrel.y - 0,5 ) + λ2 rel.y ] = 0,5 · [ 1 + 0,2 · ( 0,82 - 0,5 ) + 0,822 ] = 0,868

kc,y = 1 / [ ky + ( k2y - λ2rel,y )0,5 ] = 1 / [ 0,868 + ( 0,8682 - 0,822 )]0,5 = 1,027

Naprężenie obliczeniowe ściskające w kierunku równoległym do włókien wynosi:

σc,0,d = S / Ad = 37,083 / (15,0 · 10-3 ) = 2472,2 kPa = 2,47 MPa

Dla klasy drewna C30 wytrzymałość charakterystyczna na ściskanie wynosi: fc,0,k = 23,0 MPa. Decydujące znaczenie ma obciągnie śniegiem ( średniotrwałe ), dlatego wartość współczynnika kmod = 0,8, zatem:

fc,0,d = ( kmod · fc,0,k ) / γM = ( 0,8 · 23,0 ) / 1,3 = 14,15 MPa

Sprawdzenie warunku stanu granicznego nośności

σc,0,d = 2,47 MPa < kc,y · fc,0,d = 1,027 · 14,15 = 14,53 MPa

Warunek stanu granicznego nośności dla miecza został spełniony.

Ostatecznie przyjęto miecze o przekroju 150 x 100 mm.

      1. Poz. obl. 1.8. OBLICZENIE KROKWI NAROŻNEJ

Obliczeniom poddano krokiew narożną, której schemat statyczny stanowi belka dwuprzęsłowa.

Powierzchnia dachu, z której krokiew narożna przejmuje obciążenia:

  1. fragment rzutu dachu

0x01 graphic

  1. przekrój dachu wzdłuż krokwi narożnej

0x01 graphic

Długość rzutu poziomego krokwi narożnej wynosi:

l1 = 0x01 graphic
m

Wysokości dachu w kalenicy hk = 3,50 m. Stąd kąt nachylenia krokwi narożnej wynosi:

γ1 = arctg 0x01 graphic
= 22°41'

Długość rzeczywista krokwi narożnej:

l2 = 0x01 graphic
m

Długość odcinka dolnego krokwi narożnej (wysokość słupka podpierającego hs = 1,98 m) wynosi:

l3 = 0x01 graphic
m

Długość odcinka górnego wynosi:

l4 = l2 - l3 = 9,07 - 5,13 = 3,94 m

Określenie powierzchni, z której krokiew przenosi obciążenia:

γ2 = arctg 0x01 graphic
= arctg0x01 graphic
26°38'

γ3 = 45° - γ2 = 45° - 26°38' = 18°22'

l5 = 0x01 graphic
2,97 m

l1,dl = l10x01 graphic
m

l1,gr = l1 - l1,dl = 8,37 - 4,74 = 3,63 m

Wysokość trójkąta, z którego przypada obciążenie na dolny odcinek krokwi, wynosi:

hdl = 0x01 graphic
0,99 m

Wysokość trójkąta, z którego przypada obciążenie na górny odcinek krokwi, wynosi:

hgr = 0x01 graphic
1,10 m

Przyjęto wstępnie krokiew o przekroju 180 x 240 mm.

Ciężar własny krokwi wynosi: 0,180 ∙ 0,240 ∙ 5,5 = 0,238 kN/m

Obciążenie charakterystyczne działające prostopadle na krokiew narożna z obu obciążających połaci wynosi:

- ciężar własny pokrycia oraz ciężaru krokwi narożnej (γf = 1,1)

qg,dl = 2 ∙ 0,99 ∙ (0,271 + 0,238) = 1,01 kN/m

qg,gr = 2 ∙ 1,10∙ (0,271 + 0,238) = 1,12 kN/m

- śnieg (γf = 1,5)

qs,dl = 2 ∙ 0,99 ∙ 0,286 = 0,57 kN/m

qs,gr = 2 ∙ 1,10 ∙ 0,286 = 0,63 kN/m

- wiatr (γf = 1,3)

qp,dl = 2 ∙ 0,99 ∙ 0,236 = 0,47 kN/m

qp,gr = 2 ∙ 1,10 ∙ 0,236 = 0,52 kN/m

Obliczenia wykonano za pomocą programu obliczeniowego RM-WIN.

Węzły ramy dwuprzęsłowej

Nr

X [m]

Y [m]

1

2

3

0,000

5,130

9,070

0,000

0,000

0,000

Pręty ramy dwuprzęsłowej

Typy prętów: 00 - sztyw.-sztyw.; 01 - sztyw.-przegub;

10 - przegub-sztyw.; 11 - przegub-przegub

Pręt Typ A B Lx[m] Ly[m] L[m] Red.EJ Przekrój

1 00 1 2 5,130 0,000 5,130 1,000 1 Krokiew narożna 180x240

2 00 2 3 3,940 0,000 3,940 1,000 1 Krokiew narożna 180x240

Wielkości przekrojowe ramy dwuprzęsłowej

Nr. A[cm2] Ix[cm4] Iy[cm4] Wg[cm3] Wd[cm3] h[cm] Materiał

1 432,0 20736 11664 1728 1728 24,0 Drewno C30

Schemat obciążeń krokwi narożnej

0x01 graphic

Wartości obciążeń na poszczególnych prętach ramy ([kN],[kNm],[kN/m])

Pręt Rodzaj Kąt P1(Tg) P2(Td) a[m] b[m]

Grupa: A "Cięż. własny krokwi naroż." Stałe γf= 1,10

1 Trapezowe 0,0 1,010 1,71 3,42

2 Trapezowe 0,0 1,120 1,31 2,63

Grupa: B "" Zmienne γf= 1,50

1 Trapezowe 0,0 0,570 1,71 3,42

2 Trapezowe 0,0 0,630 1,31 2,63

Grupa: C "" Zmienne γf= 1,30

1 Trapezowe 0,0 0,470 1,71 3,42

2 Trapezowe 0,0 0,520 1,31 2,63

Wykresy sił przekrojowych dla krokwi narożnej wykonano za pomocą programu RM-WIN.

MOMENTY:

0x01 graphic

TNĄCE:

0x01 graphic

NORMALNE:

0x01 graphic

Wartości sił przekrojowych w poszczególnych prętach ramy w płaszczyźnie pionowej

Obciążenia obl.: ABC, T.I rzędu

Pręt x/L x[m] M[kNm] Q[kN] N[kN]

1 0,00 0,000 0,000 3,263 0,000

0,41 2,111 4,542 0,027 0,000

1,00 5,130 -5,866* -5,550 0,000

2 0,00 0,000 -5,866 5,236 0,000

0,63 2,483 2,171 0,025 0,000

1,00 3,940 -0,000 -2,258 0,000

* = Wartości ekstremalne

Sprawdzenie stanu granicznego nośności

Maksymalny moment zginający wynosi:

M = 5,866 kNm

Przyjęto przekrój krokwi narożnej 180 x 240, dla których:

A = b · h = 0,180 · 0,240 = 43,2 · 10-3 m2

Wy = (b · h2) / 6 = (0,180 · 0,2402) / 6 = 1728,0 · 10-6 m3

Naprężenie obliczeniowe od zginania w stosunku do osi głównych wynosi:

σm.y.d = M / Wy = 5,866 / (1728,0 · 10-6 ) = 3394,7 kPa = 3,39 MPa

Dla klasy drewna C30 przy decydującym znaczeniu obciążenia śniegiem (średniotrwałego) wartość współczynnika kmod = 0,8. Zatem dla drewno C30 wytrzymałość obliczeniowa na rozciągnie i zginanie wynosi:

fm,y,d = ( kmod · fm,y,k ) / γM = ( 0,8 · 30 ) / 1,3 = 18,46 MPa

Sprawdzenie warunku stanu granicznego nośności:

m.y.d / fm,y,d) + km · (σm.z.d / fm,z,d) = (3,39 / 18,46) + 0 = 0,18 < 1

Warunek stanu granicznego nośności dla krokwi narożnej został spełniony.

Sprawdzenie stanu granicznego użytkowalności.

Wartość graniczną ugięcia krokwi obliczono ze wzoru:

unet, fin = L/200 = 5130 / 200 = 25,65 mm

Wykres ugięć krokwi narożnej uinst

  1. ciężarem własnym 0x01 graphic

  1. śniegiem

0x01 graphic

c) wiatrem

0x01 graphic

Wartości ugięcia krokwi od składowych obciążeń

Obciążenie

kdef

Składowe obciążenia [mm]

uinst

ufin, = uinst, ( 1+ kdef )

1. ciężar własny (klasa trwania obciążenia =

= stałe, klasa użytkowania = 2)

0,8

2,3

4,14

2. śnieg (klasa trwania obciążenia =

= średniotrawałe, klasa użytkowania = 2)

0,25

1,7

2,13

3. wiatr (klasa trwania obciążenia =

= krótkotrwałe, klasa użytkowania =2)

0

1,2

1,20

Ugięcie sumaryczne

ufin, = ufin, 1 + ufin,,2 + ufin,,3

7,47

ufin = 7,47 mm < 25,65 mm = unet, fin

Warunek stanu granicznego użytkowalności dla krokwi narożnej został spełniony.

Ostatecznie przyjęto krokiew narożną o przekroju poprzecznym 180 x 240 mm.

54



Wyszukiwarka

Podobne podstrony:
DACH MÓJ2, Fizyka Budowli - WSTiP, Budownictwo ogólne obliczenia rysunki, Budownictwo ogólne + o
fundament wewnętrzny poprawiony, Fizyka Budowli - WSTiP, Budownictwo ogólne obliczenia rysunki,
fun zew, Fizyka Budowli - WSTiP, Budownictwo ogólne obliczenia rysunki, Budownictwo ogólne + obl
Spis tresci, Fizyka Budowli - WSTiP, Budownictwo ogólne obliczenia rysunki, Budownictwo ogólne +
fun wew, Fizyka Budowli - WSTiP, Budownictwo ogólne obliczenia rysunki, Budownictwo ogólne + obl
filar zewnętrzny poprawny, Fizyka Budowli - WSTiP, Budownictwo ogólne obliczenia rysunki, Budown
filar wewnętrzny poprawiony, Fizyka Budowli - WSTiP, Budownictwo ogólne obliczenia rysunki, Budo
filar zew, Fizyka Budowli - WSTiP, Budownictwo ogólne obliczenia rysunki, Budownictwo ogólne + o
Izolacje i sciany zadanie, Fizyka Budowli - WSTiP, Budownictwo ogólne, Budownictwo Ogólne
Projekt zagospodarowania dzialki zadanie, Fizyka Budowli - WSTiP, Budownictwo ogólne, Budownictwo Og
Schody zadanie, Fizyka Budowli - WSTiP, Budownictwo ogólne, Budownictwo Ogólne
BO ciga, Fizyka Budowli - WSTiP, budownictwo ogolne (1), bud ogolne, kolokwium 1 - matriały
Materialy i fundamentowanie zadanie, Fizyka Budowli - WSTiP, Budownictwo ogólne, Budownictwo Ogólne
Izolacje i sciany zadanie, Fizyka Budowli - WSTiP, Budownictwo ogólne, Budownictwo Ogólne
0 SPIS RYSUNKÓW CAD, Fizyka Budowli - WSTiP, MOSTKI CIEPLNE U DR. PAWLOWSKIEGO OBLICZANIE U OBLICZA
01 ADMINISTRACJA OPIS TECHNICZNY KONSTRUKCJI LELKOWO, Fizyka Budowli - WSTiP, MOSTKI CIEPLNE U DR. P
aaaaaaaaaaaaaaaaaa, Fizyka Budowli - WSTiP, MOSTKI CIEPLNE U DR. PAWLOWSKIEGO OBLICZANIE U OBLICZAN

więcej podobnych podstron
