Politechnika Śląska
Wydział Budownictwa
Katedra Dróg i mostów
Zakład Geodezji
i Infrastruktury Podziemnej
INFRASTRUKTURA KOMUNALNA I INSTALACJE BUDOWLANE
Ćwiczenie Nr 1
NAKŁADKA UZBROJENIOWA MAPY ZASADNICZEJ
Wykonał:
Bartosz Swoboda
Gr. BKiI
Semestr IV
Rok akad. 2005/2006
Wykonanie barwnej nakładki Uzbrojeniowej.
Opis mapy
Mapa zasadnicza - jest to wielkoskalowe opracowanie kartograficzne zawierające aktualne informacje o przestrzennym rozmieszczeniu obiektów ogólnogeograficznych oraz elementach ewidencji gruntów i budynków, a także sieci uzbrojenia terenu: nadziemnych, naziemnych i podziemnych.
Skalę bazową mapy zasadniczej ustala się na podstawie:
1. stopnia zagęszczenia na mapie elementów stanowiących jej treść,
2. przewidywanych zamierzeń inwestycyjnych.
Jako wytyczne do ustalania skali bazowej przyjmuje się, że niżej wymienione skale powinny być stosowane odpowiednio:
skala 1:500 - dla terenów o znacznym obecnym lub przewidywanym zainwestowaniu,
skala 1:1000 - dla terenów małych miast, aglomeracji miejskich i przemysłowych, oraz terenów osiedlowych wsi będących siedzibami gmin,
skala 1:2000 - dla pozostałych zwartych terenów osiedlowych, terenów rolnych o drobnej, nieregularnej szachownicy stanu władania oraz większych zwartych obszarów rolnych i leśnych na terenach miast,
skala 1:5000 - dla terenów o rozproszonej zabudowie wiejskiej oraz gruntów rolnych i leśnych na obszarach pozamiejskich.
Treść mapy dzieli się na treść obligatoryjną i fakultatywną. Elementy treści obligatoryjnej stanowią:
punkty osnów geodezyjnych
elementy ewidencji gruntów i budynków
elementy sieci uzbrojenia terenu, w szczególności urządzenia nadziemne, naziemne i podziemne.
Na mapie zasadniczej numer 17 został przedstawiony fragment miasta Gliwice w skali 1:500. Wybrany obszar obejmuje powierzchnię , na której znajdują się następujące obiekty:
Fragment skarpy otaczającej ogródki działkowe (w zachodniej części mapy)
Liczne sieci uzbrojenia nadziemnego, naziemnego i podziemnego
Ulice:
- Kaszubska - znajdująca się pomiędzy budynkiem laboratorium Wydziału Budownictwa oraz halą sportową (w północnej części mapy)
Drogi:
- pomiędzy budynkiem laboratorium Wydziału Inżynierii Środowiska i Energetyki a halą sportową
- bez nawierzchni, poprowadzona w kierunku parku
Budynki
- budynek mieszkalny nr N22, dwukondygnacyjny (południowa część mapy)
- budynek mieszkalny nr N24, jednokondygnacyjny (centralna część mapy)
- laboratorium Wydziału Budownictwa (wschodnia część mapy)
- laboratorium Wydziału Inżynierii Środowiska i Energetyki przy ul. Kaszubskiej 26 (w północno- zachodniej części mapy)
- hala sportowa Ośrodka Sportu Politechniki Śląskiej przy ulicy
Kaszubskiej 28 (w północnej części mapy)
Opis sieci uzbrojenia podziemnego
Mapa obejmuje układ uzbrojenia terenu w:
- sieć elektro-energetyczną - kolor czerwony
- sieć wodociągową - kolor niebieski
- sieć kanalizacyjną - kolor brązowy
- sieć gazową - kolor żółty
- sieć telekomunikacyjną - kolor pomarańczowy
- sieć ciepłowniczą - kolor fioletowy
Uzbrojenie podziemne doprowadzone do poszczególnych budynków:
budynek mieszkalny o nr N22- sieć gazowa,
budynek mieszkalny o nr N24
budynek laboratorium Wydziału Inżynierii Środowiska i Energetyki - sieci: kanalizacyjna, telekomunikacyjna i gazowa,
hala sportowa Politechniki Śląskiej - sieci: kanalizacyjna, wodociągowa, telekomunikacyjna, elektroenergetyczna i ciepłownicza,
budynek laboratorium Wydziału Budownictwa - sieci: kanalizacyjna, telekomunikacyjna i energetyczna
Media doprowadzone odpowiednimi sieciami:
- woda - sieć wodociągowa o średnicy 110mm
- energia elektryczna- sieć elektroenergetyczna niskiego i średniego napięcia o nieokreślonej średnicy przewodów
- ciepło - doprowadzane siecią ciepłowniczą o średnicy 65mm lub nieokreśloną
- gaz - sieć gazowa o średnicy przewodów 150mm lub nieokreślonej
- komunikacja - sieć telekomunikacyjna o nieokreślonej średnicy przewodów
Jedną z najbardziej rozbudowanych sieci jest sieć kanalizacyjna o średnicy przewodów: 50, 150, 200, 300i 500. Na mapie widoczna jest sieć studzienek kanalizacyjnych, do których doprowadzone są przewody sieci kanalizacyjnej.
Zestawienie symboli i przewodów
Opis przewodów:
Sieci kanalizacyjne:
ks- przewód kanalizacji sanitarnej, o średnicy nieokreślonej,
ks 200- przewód kanalizacji sanitarnej, o średnicy 200mm,
kd- przewód kanalizacji deszczowej, o średnicy nieokreślonej,
kd 50- przewód kanalizacji deszczowej, o średnicy 50mm,
kd 150- przewód kanalizacji deszczowej, o średnicy 150mm,
kd 300- przewód kanalizacji deszczowej, o średnicy 300mm,
kd 500- przewód kanalizacji deszczowej, o średnicy 500mm,
Sieci elektro-energetyczne:
eANN- przewód elektroenergetyczny niskiego napięcia, które położenie określono za pomocą wykrywacza przewodów,
eASN- przewód elektroenergetyczny średniego napięcia, które położenie określono za pomocą wykrywacza przewodów,
2eNN- dwa przewody elektroenergetyczne niskiego napięcia,
5eNN- pięć przewodów elektroenergetycznych niskiego napięcia,
Sieci gazowe:
gA- przewód gazowy, typ sieci nieokreślony, położenie ustalono wykrywaczem przewodów, brak danych o średnicach,
g150- przewód gazowy, typ sieci nie określony, średnica przewodu: 150mm,
Sieci wodociągowe:
wA- przewód wodociągowy, typ sieci nieokreślony, położenie ustalono wykrywaczem przewodów, brak danych o średnicach,
w110- przewód wodociągowy, typ sieci nieokreślony, średnica przewodu: 110mm,
Sieci ciepłownicze:
cA- przewód ciepłowniczy, typ sieci nieokreślony, położenie ustalono wykrywaczem przewodów, przewód pojedynczy, brak danych o średnicach,
2c65- dwa przewody ciepłownicze, typ sieci niekreślony, średnica każdego przewodu 65mm,
Sieci telekomunikacyjne:
tA- przewód telekomunikacyjny, typ sieci nieokreślony, położenie ustalono wykrywaczem przewodów, brak danych o średnicach,

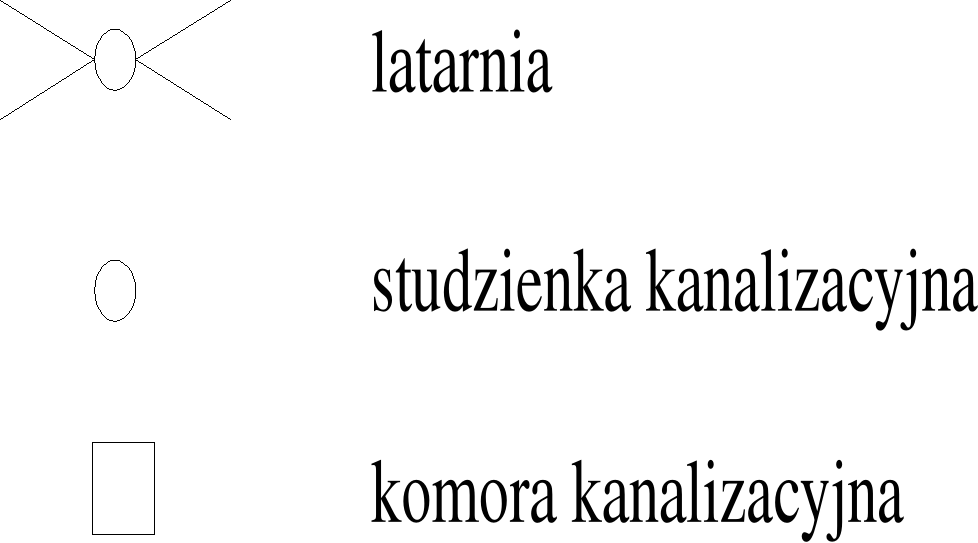

Zestawienie symboli
Obrys podpory (słupa nośnego) podcienia, wiaty, galerii, przewodu:
Schody zewnętrzne:
Chodnik (ch. bet.):
Kierunek napowietrznej linii energetycznej niskiego napięcia:
Drzewo liściaste:
Obrys wału:
