LABORATORIUM METROLOGII ELEKTRYCZNEJ I ELEKTRONICZNEJ

Imię i Nazwisko Drański Dominik Nowak Jerzy Niezgoda Rafał				Grupa ED 6.4
Data wyk. ćwicz. 30.04.97	Numer ćwiczenia 28	Temat ćwiczenia:	Przyrządy rejestrujące		Ocena

1.Cel ćwiczenia

Celem ćwiczenia jest poznanie właściwości i zasady działania elektrycznych rejestratorów analogowych o zapisie ciągłym i punktowym.

2.Badanie rejestratora kompensacyjnego KCΠ4,o zapisie punktowym.

schemat układu

2.1 Sprawdzenie dokładności wskazań w odniesieniu do wartości mierzonej

Lp.	UX	UW	ΔU	δ
1	9	10.2	-1.2	11.8
2	19.5	19.8	-0.3	1.52
3	31.5	31.2	0.3	1.01
4	43.5	43.8	-0.3	0.71
5	57	57.6	-0.6	1.04
6	71	70.8	0.2	0.28
7	86	85.8	0.2	0.23
8	100	100.8	-0.8	0.79

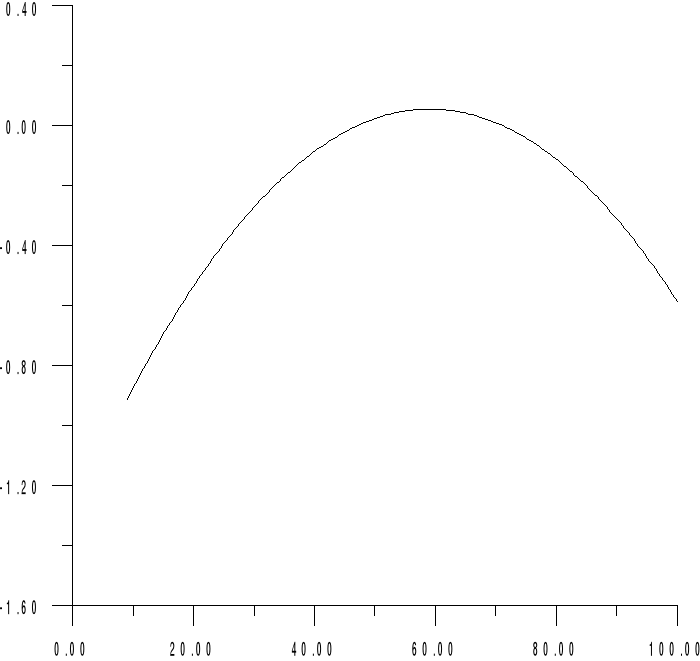

Charakterystyka ΔU=f(U_X)

ΔU[mV]

U[mV]

2.2 Sprawdzenie dokładności wskazań w odniesieniu do czasu

Lp.	V	l	tx	tw	δ
1	600	150	15	15	0
2	2400	595	14.87	15	0.87

Przykładowe obliczenia;

2.3 Sprawdzenie czasu punktowania

czas	znamionowy	4	12	40
próbkowania	rzeczywisty	4	12	40

2.4 Pomiar czasu uspokajania

-średni czas uspokajania wynosi 1.5s.

3. Wnioski z ćwiczenia

Z przeprowadzonych pomiarów rejestratora KCΠ4,o zapisie punktowym można stwierdzić ,że błąd względny wskazań jest praktycznie równy zero gdy organ ruchomy wskazówki rejestratora odchyli się na 2/3 skali.

Sprawdzenie dokładności odbyło się w odniesieniu do 15 min., błąd względny wyniósł do 1% co oznacza że rejestrator jest dokładny. Czas uspokajania po wielokrotnych pomiarach wyniósł 1.5s.,co oznacza że jest bardzo powolny.

---
