Politechnika Lubelska

Wydział Elektryczny

Laboratorium budowy urządzeń mikrokomputerowych

Ćwiczenie nr.10

Temat: Sprzęganie urządzeń zewnętrznych i peryferyjnych mikroprocesora zastosowanego w wadze kalkulacyjnej.

Grupa EDi.3.1 Data wykonania:

Duda Stanisław 98.12.17

Gajda Wojciech

Cel ćwiczenia:

Celem ćwiczenia było poznanie budowy i walorów eksploatacyjnych wagi kalkulacyjnej.

Wykonanie:

1. Obserwować i wyjaśnić zachowanie wyświetlaczy po włączeniu zasilania wagi,

2. Dokonać prób ważenia i wyliczenia należności,

3. Wyłączyć zasilanie; wykonać szkic konfiguracji urządzeń,

4. Wiedząc, że błąd wskazania wagi jest równy różnicy między wskazaniem przed zaokrągleniem, a masą wzorców na noszy ładunkowej, wyznaczyć błędy wskazań dla obciążeń:

10e, 20e, 60e, 1000e; gdzie działka legalizacyjna e = 5g.

Błąd wskazania określa się wzorem:

przy czym: I - wskazanie cyfrowe, L - obciążenie, ΔL - dokładka

Określenie: Wskazanie przed zaokrągleniem, przy danym obciążeniu, jest równe liczbowo wskazaniu wagi jakie by ona miała, gdyby była wyposażona w urządzanie wskazujące analogowe zamiast cyfrowego.

Po załączeniu wagi następuje testowanie wyświetlaczy. Testowanie to polega na tym, że na wszystkich wyświetlaczach są wyświetlane cyfry od 9 do 0 , po czym zapala się dioda LED „zero” co oznacza gotowość urządzenia do ważenia.

Wyznaczone błędy wskazań:

Lp.	L	I	ΔL	E
		g	kg	g	g
1	50	0,050	2,7	-0,2
2	100	0,100	3,3	-0,8
3	300	0,300	3,5	-1,0
4	5000	5,000	4,7	-2,5

Szkic wagi:

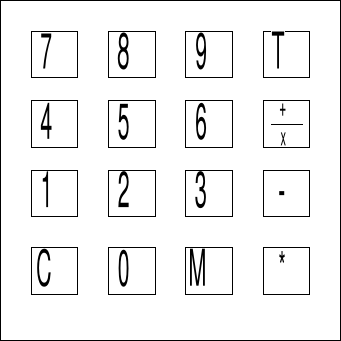

a) klawiatura

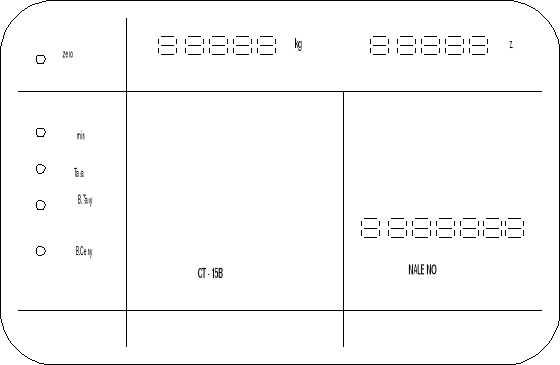

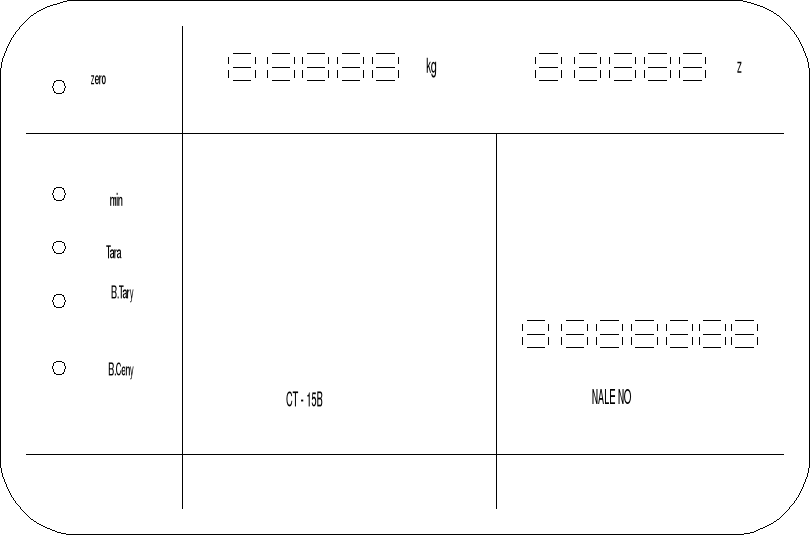

b) ekran odczytowy:

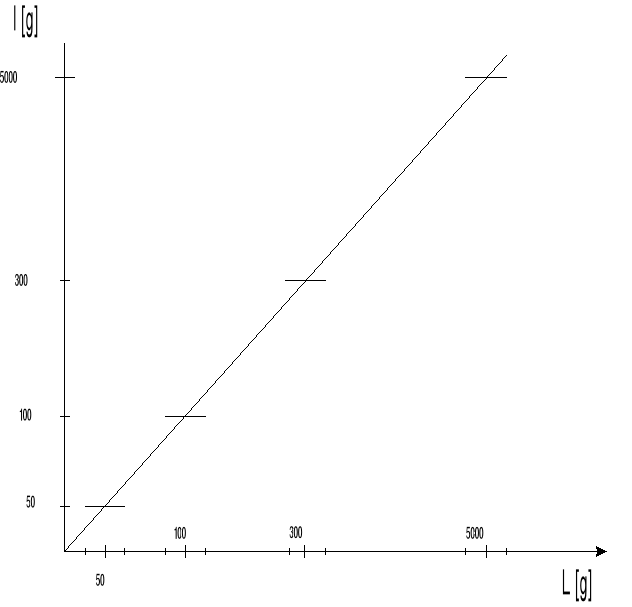

Interpretacja geometryczna określająca błędy wskazań:

wykres odzwierciedlający wskazania wagi cyfrowej

wykres odzwierciedlający wskazania wagi wyposażonej w urządzenie wskazujące analogowe.

T - tara wagi

C - kasowanie

M. - pamięć

* - zakończenie obsługi klijenta

---
