Politechnika Lubelska

Laboratorium Urządzeń Elektrycznych

Ćwiczenie nr 1

Wykonanie:

Grupa:

Temat ćwiczenia:

Badanie właściwości łuku prądu stałego

Data wykonania:

Grupa laboratoryjna:

1

1.Cel ćwiczenia:

Celem ćwiczenia jest poznanie zjawiska łuku elektrycznego prądu stałego i badanie jego właściwości, wyznaczenie charakterystyk statycznych łuku prądu stałego dla styków wykonanych z różnych materiałów przy różnych odległościach i różnym położeniu elektrod.

0x08 graphic

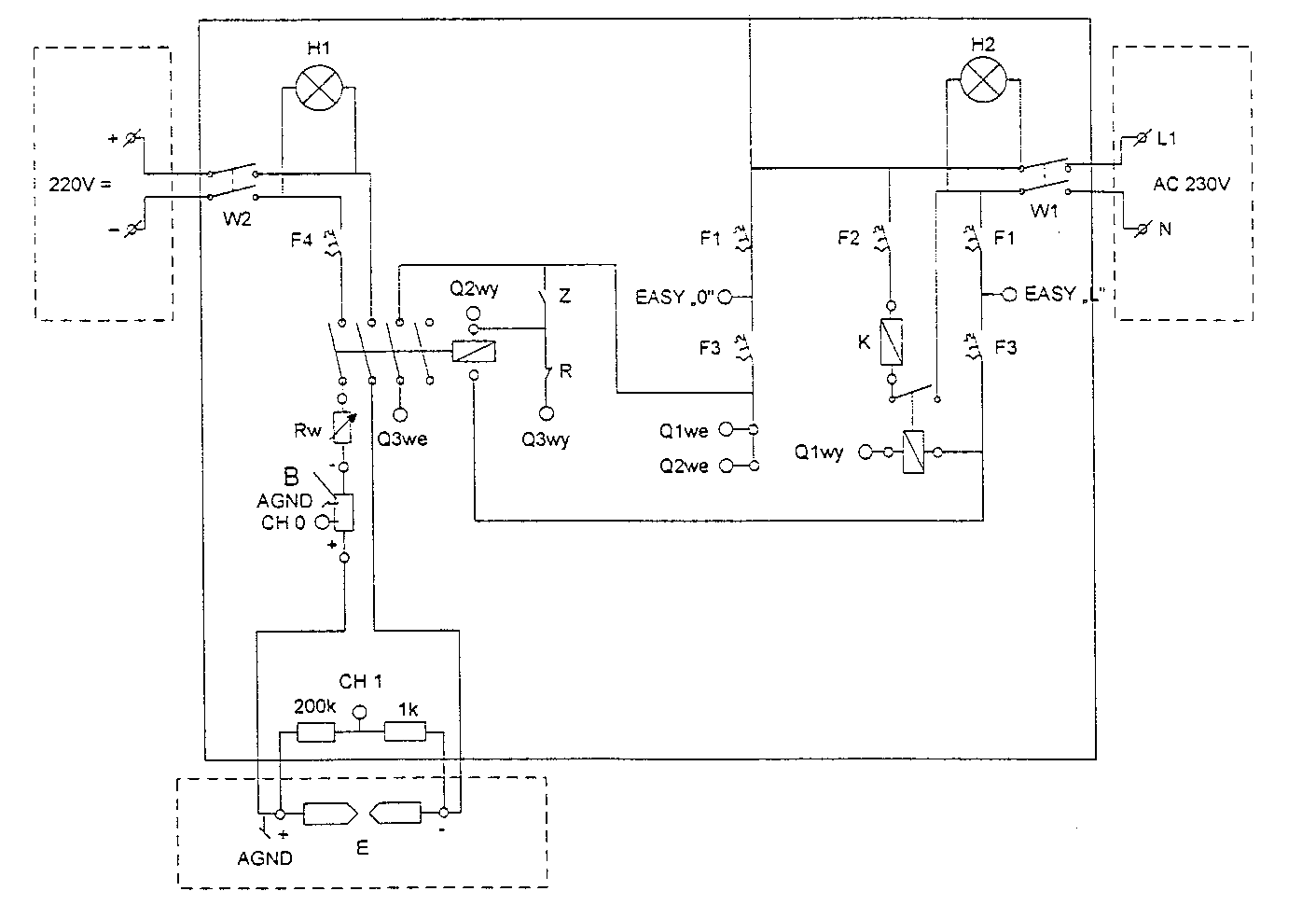

2. Schemat elektryczny stanowiska laboratoryjnego dla sterownia łukiem

elektrycznym

Rys. 1 Schemat elektryczny stanowiska laboratoryjnego dla sterownia łukiem elektrycznym . Oznaczenia użyte na schemacie: Rw - rezystor wodny, B - bocznik, K - cewka stycznika, E - elektrody badane, R - styki rozwierne stycznika K, Z - styki zwierne stycznika K, H1 - lampka sygnalizująca obecność napięcia stałego, H2 - lampka sygnalizująca obecność napięcia przemiennego, W1 - wyłącznik główny napięcia przemiennego ŁUK 40, W2 - wyłącznik główny napięcia stałego Łuk 40, F1 - wyłączniki nadprądowe S 301 B-6, F2 - wyłącznik nadprądowy S 301 B-16, F3 - wyłączniki nadprądowe S 301 B-6, F4 - wyłącznik nadpradowy prądu stałego A-25

3. Pomiary wykonane dla:

-elektrod wykonanych z miedzi i mosiądzu

-pionowego układu elektrod,

-odległość między elektrodami 3, 4, 5, 6 mm,

-prądów od 6 A do 16 A co 2 A.

Tabela 1.

UKŁAD STYKÓW dwa styki płaskie USTAWIENIE ELEKTROD pionowe

odległość 3

odległość 4

odległość 5

odległość 6

Rodzaj materiału

In

Ipśr

Upśr

Ipśr

Upśr

Ipśr

Upśr

Ipśr

Upśr

A

A

V

A

V

A

V

A

V

mosiądz i miedź

6

9,34

40,84

5,68

37,63

5,86

43,76

6,29

47,75

8

7,20

45,04

7,39

39,12

7,39

46,35

7,08

44,67

10

9,16

42,52

9,34

39,57

8,54

45,72

8,91

44,94

12

10,56

40,20

10,62

39,28

10,44

44,43

10,80

40,63

14

12,39

39,01

12,70

35,64

12,57

42,30

12,63

38,31

16

14,59

36,07

14,47

36,72

13,61

42,83

14,40

37,88

0x01 graphic

Wyk.1 Charakterystyka statyczna łuku dla Uł = f(Ił) dla elektrod miedź - mosiądz w zależności od odległości.

4. Wnioski:

W powyższym ćwiczeniu badanie właściwości łuku prądu stałego wykonane zostało w układzie styków płaskich przy pionowym ustawieniu elektrod. Elektrody, dla których zrobione zostały pomiary wykonane były, jedna z miedzi druga z mosiądzu. Taki dobór elektrod mógł niekorzystnie wpłynąć na wyniki pomiarów.

Pomiary średniej wartości napięcia oraz średniej wartości prądu łuku wykonane zostały dla czterech różnych odległości między elektrodami. Dla 3, 4, 5 oraz 6mm. Pomiary nie były wykonywane z zachowaniem kolejności według kolejności elektrod.

Na podstawie otrzymanych wartości napięć i prądów wyznaczone zostały charakterystyki statyczne łuku. Pomiary dla 3 i 6mm wykonywane były bez chłodzenia elektrod i następowały po sobie. Po schłodzeniu układu zostały zrobione badania dla 4 i 5mm. Z charakterystyk wynika, że wraz ze wzrostem prądu zmniejsza się wartość napięcia łuku. Po przekroczeniu pewnej wartości prądu napięcie zmienia się w coraz mniejszym zakresie.

Można również zauważyć, że w miarę zwiększania odległości między elektrodami dla tej samej wartości prądu ( zależność dla 3, 6mm oraz 4, 5mm; kolejność w jakiej były wykonywane pomiary z uwzględnieniem przerwy na chłodzenie) wartość napięcia łuku wzrasta.
