LABOLATORIUM WYTRZYMAŁOŚCI MATERIAŁÓW
Wydział Budowy Maszyn gr.: M-4 MiBM 1.Daniel Wasielak 2.Daniel Wierzbiński 3.Maciej Wiśniewski 4.Piotr Witkowski	Temat: Metoda elementów skończonych (MES)
Data wykonania ćwiczenia: 19.03.2002r.	Data oddania: 26.03.2002r.	Zaliczenie:

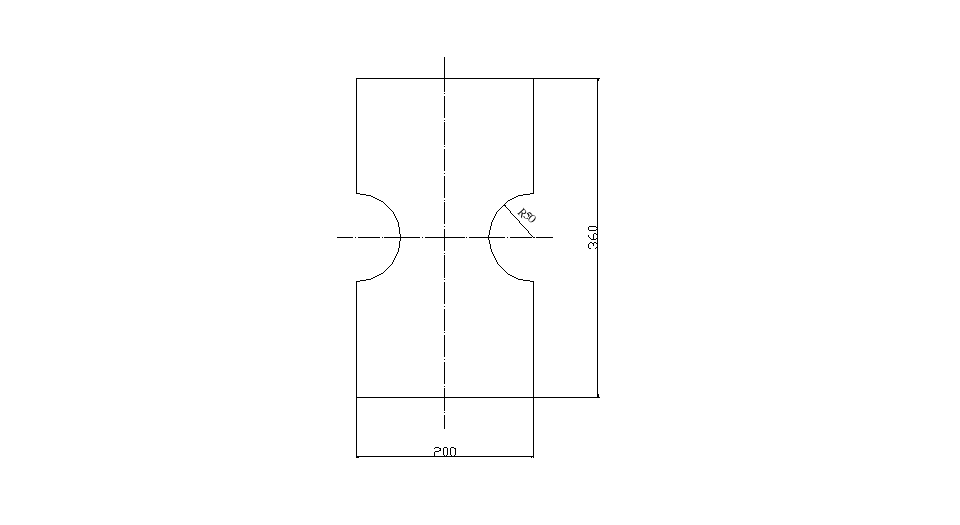

Podczas ćwiczenia wykorzystywany był program komputerowy PCMES. Przedmiotem badań była próbka z karbem jak na rysunku obciążona naprężeniem normalnym σ_n .

W wyniku działania karbu na jego dnie wystąpiły maksymalne naprężenia sięgające wartości

σ_rz = 388,13 MPa

Dla tej próbki można odczytać współczynnik kształtu a_k z tabel i wynosi on dla:

a = 200 mm (szerokość próbki)

b = 100 mm (szerokość próbki w miejscu karbu)

ρ = 50 mm (promień krzywizny karbu)

a_k = 1.6

Wartość naprężeń w pierwszych dziewięciu węzłach próbki (w najbardziej osłabionym przekroju)

Nr węzła	1	2	3	4	5	6	7	8	9
Naprężenie σ	388,13	335,25	285,11	253,24	232,60	219,23	210,90	206,39	205,03

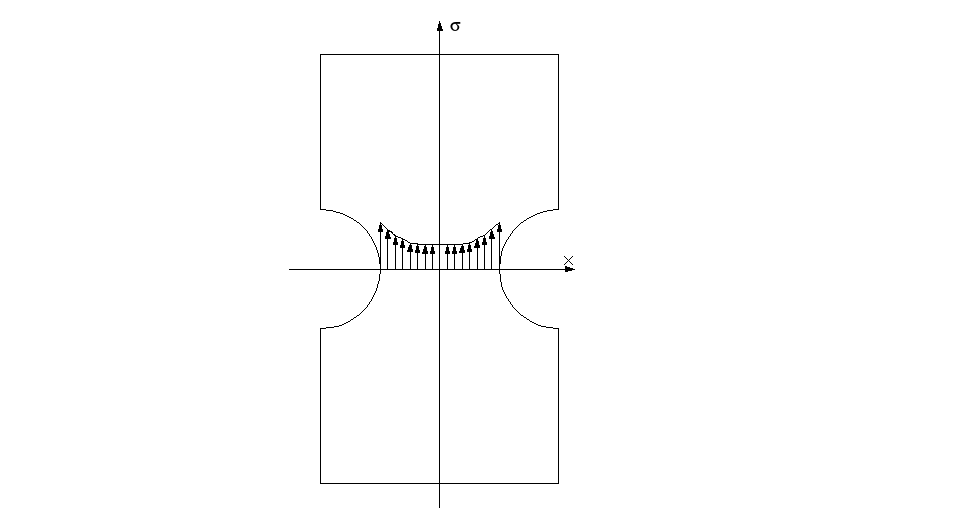

Wykres naprężeń w najbardziej osłabionym przekroju próbki.

Współczynnik kształtu można także obliczyć korzystając ze wzoru:

gdzie:

a_k - współczynnik kształtu

σ_rz - naprężenie na dnie karbu

σ_n - naprężenie normalne

Dla σ_rz = 388,13 MPa i σ_n = 257 MPa obliczony współczynnik kształtu wynosi a_k = 1,51.

---
