Załącznik nr4

OBLICZENIA

Dane wyjściowe:

E = 1000 lx t = 1/50s q = 0,262

Wartość logarytmów naświetleń lgH wyznaczamy z wyrażenia:

lgH = ( lgE +lgt + lgq) - Dmod

Gdzie:

E - wartość oświetlenia w płaszczyźnie próbki podczas naświetlania [lx]

T - wartość czasu naświetlania próbki [s]

q - wizualny współczynnik przepuszczania filtru w sensytometrze

Dmod - gęstość optyczna modulatora absorpcyjnego w środku pola

pomiarowego

Przykład:

lgH = (1000 x 0,02 x 0,262) - 0,30 lgH = (1000 x 0,02 x 0,262) - 0,47

lgH = 0,72 - 0,30 lgH = 0,72 - 0,47

lgH = 0,42 lgH = 0.25

Uzyskane wartości lgH:

• 0,42

• 0,25

• 0,08

• -0,06

• -0,21

• -0,36

• -0,50

• -0,64

• -0,78

• -0,93

• -1.09

• -1,21

• -1,38

• -1,53

• -1,68

• -1,83

• -1,96

• -2,11

• -2,30

• -2,48

FOTOPAN FF

Materiał amatorski

Gradient średni jest to stosunek przyrostu gęstości optycznej ΔD do odpowiedniego przyrostu logarytmu naświetlenia Δ lg H między dwoma umownie wybranymi punktami krzywej charakterystycznej.

= 0,78 - 0,40

= 0.38

= 0,98 - 0,40

= 0,58

= 1,1 - 0,4

= 0,7

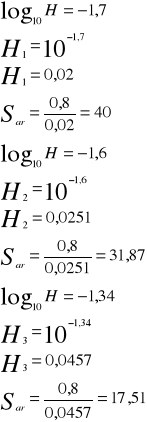

Liczbowe wielkości wskaźnika światłoczułości badanego materiału oblicza się ze wzoru:

W skali arytmetycznej:

W skali logarytmicznej:

Obliczenia wykonaliśmy w skali arytmetycznej:

:

---
