HYDROSTATYCZNE SONDY GŁĘBOKOŚCI typu: SG-25.SMART i SG-25S.SMART

WYKONANIE ISKROBEZPIECZNE

Załącznik Ex

(SG-25.SMART i SG-25S.SMART)

HYDROSTATYCZNE SONDY GŁĘBOKOŚCI typu: SG-25.SMART i SG-25S.SMART

WYKONANIE ISKROBEZPIECZNE

Załącznik Ex

1. Wstęp

Niniejszy "Załącznik Ex" zawiera dane uzupełniające dotyczące iskrobezpiecznego wykonania hydrostatycznych sond głębokości SG-25.SMART i SG-25S.SMART. W trakcie instalowania
i użytkowania w/w sond należy posługiwać się DTR.SG...03 wraz z Załącznikiem Ex.

2. Zastosowanie sond SG-25.SMART i SG-25S.SMART w strefach zagrożonych.

2.1. Sondy SG-25.SMART i SG-25S.SMART, będące przedmiotem DTR.SG...03, mogą pracować
w strefach zagrożonych wybuchem zg. z uzyskaną cechą budowy przeciwwybuchowej EExi_a I/IIC T6
KDB Nr 03.E.373X IP68 i warunkami stosowania (p.5).

Mogą być stosowane w zakładach wydobywczych na terenie RP.

Zgodnie z decyzją Prezesa Wyższego Urzędu Górniczego, uzyskały znak dopuszczenia GX- .

2.2. Sondy SG-25.SMART i SG-25S.SMART wykonane są zgodnie z wymogami norm
PN-EN 50014:1997 i PN-EN 50020:2000.

3. Oznaczenia identyfikacyjne.

3.1. W/w sondy w wykonaniu Ex, muszą być zaopatrzone w tabliczkę znamionową, na której powinny znaleźć się informacje zgodne z p.4 DTR. SG...03, oraz dodatkowo:

• cecha budowy przeciwwybuchowej, oznaczenie orzeczenia KDB, stopień ochrony IP

• pojemność jednostkowa zastosowanego przewodu.

3.2. Sondy SG-25.SMART i SG-25S.SMART w wykonaniu Ex, przeznaczone do pracy w zakładach górniczych na terenie RP, muszą być zaopatrzone dodatkowo w znak o średnicy nie mniejszej niż
20 mm z napisem składającym się w górnym wierszu z liter WUG i w dolnym wierszu znaku dopuszczenia nadanego przez Prezesa WUG : GX- .

4. Wykaz kompletu dla użytkownika.

Użytkownik wraz z zamówionymi sondami otrzymuje: “Dokumentację techniczno-ruchową”
oznaczoną DTR.SG...03 wraz z “Załącznikiem Ex”, kopię odnośnego orzeczenia KDB
i ew. decyzji Prezesa WUG, oraz "Zaświadczenie fabryczne" zamiast "Świadectwa wyrobu".

5. Warunki stosowania sond SG-25.SMART i SG-25S.SMART.

( Wypis z Orzeczenia Atestacyjnego " KDB Nr 03.E.373X ")

„10. Ograniczenia zastosowania do stref i/lub pomieszczeń zagrożonych wybuchem:

1. w zakładach górniczych sonda nadaje się do dopuszczenia do stosowania w pomieszczeniach ze stopniem „a”, „b” i „c” niebezpieczeństwa wybuchu metanu oraz w wyrobiskach zaliczonych do klasy A i B zagrożenia wybuchem pyłu węglowego;

2. w pozostałych zakładach sonda nadaje się do stosowania w pomieszczeniach zagrożonych wybuchem gazów i par cieczy palnych zaliczonych do strefy 0, 1, 2.

11. Szczególne warunki stosowania podczas pracy w przestrzeniach zagrożonych wybuchem :

11.1. Dopuszczalne parametry wejściowe:

11.1.1 źródło zasilania o charakterystyce prostokątnej(dla wszystkich klas temperaturowych i temperatur Ta=+40°C÷+80°C)

• Ui=28V DC, Ii=0,023A, Pi=0,64W

11.1.2 źródło zasilania o charakterystyce liniowej:

grupa I Ta=+40°C

• Ui=28V , Ii=0,1A, Pi=1,5W

grupa IIC

•
  Ui=28V , Ii=0,1A,

(SG-25.SMART i SG-25S.SMART)

11.2 Pojemność oraz indukcyjność wejściowa sondy:

• Li=max. 1,83mH

• Ci pomijalna(44nF przez R=10omów)

Uwagi dotyczące symbolu “X”

- klasa temperaturowa dla temperatur otoczenia -20°C÷+40°C lub

-20°C÷+60°C lub

-20°C÷+80°C w zależności od mocy Pi

11.3 Przy zasilaniu z obwodu kategorii ib sondę należy traktować jak urządzenie kategorii ib.

11.4 Wyznaczenie dopuszczalnej długości linii zasilająco-pomiarowej (pomiędzy końcem przewodu sondy i źródłem zasilania) dla napięcia zasilania 28V i klasy IIC.

l_Z =

Gdzie: - l_S -długość przewodu sondy w metrach

- C_JZ -pojemność jednostkowa przewodu zasilająco-pomiarowego w nF obliczona ze wzoru:

C_JZ = C₁ +

Gdzie: - C₁ -pojemność zmierzona pomiędzy żyłami w nF

- C₂ , C₃ -pojemność żył w stosunku do ekranu w nF

Dla napięcia 28V i grupy I dopuszczalną długość linii w metrach należy wyznaczyć ze wzoru:

l_Z =

58nF wartość wyznaczona przy pomocy iskiernika (Sprawozdanie NR KD-050020-03/1937 T-3687)

Koniec wypisu

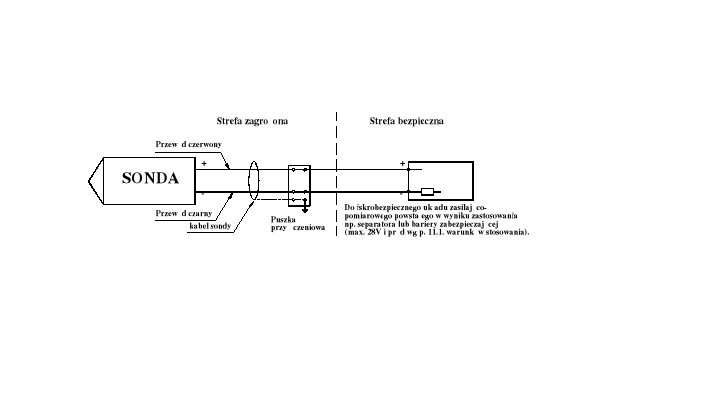

Rys.1. Podłączenie sond SG-25.SMART i SG-25S.SMART w wykonaniu Ex.

Uwaga: Nie dopuszcza się żadnego rodzaju napraw ani innych ingerencji w układ elektryczny sondy. Oceny uszkodzenia i ewentualnej naprawy może dokonać jedynie producent lub jednostka przez niego upoważniona.

(SG-25 i SG-25S)

HYDROSTATYCZNE SONDY GŁĘBOKOŚCI typu: SG-25 i SG-25S

WYKONANIE ISKROBEZPIECZNE

Załącznik Ex

1. Wstęp

Niniejszy "Załącznik Ex" zawiera dane uzupełniające dotyczące iskrobezpiecznego wykonania hydrostatycznych sond głębokości SG-25 i SG-25S. W trakcie instalowania i użytkowania w/w sond należy posługiwać się DTR.SG...03 wraz z Załącznikiem Ex.

2. Zastosowanie sond SG-25 i SG-25S w strefach zagrożonych.

2.1. Sondy SG-25 i SG-25S, będące przedmiotem DTR.SG...03, mogą pracować w strefach zagrożonych wybuchem zg. z uzyskaną cechą budowy przeciwwybuchowej EExi_a I/IIC T6 KDB Nr 03.E.372X
IP68 i warunkami stosowania (p.5). Mogą być stosowane w zakładach wydobywczych na terenie RP.

Zgodnie z decyzją Prezesa Wyższego Urzędu Górniczego, uzyskały znak dopuszczenia GX- .

2.2. Sondy SG-25 i SG-25S wykonane są zgodnie z wymogami norm PN-EN 50014:1997
i PN-EN 50020:2000.

3. Oznaczenia identyfikacyjne.

3.1. W/w sondy w wykonaniu Ex, muszą być zaopatrzone w tabliczkę znamionową, na której powinny znaleźć się informacje zgodne z p.4 DTR. SG...03, oraz dodatkowo:

• cecha budowy przeciwwybuchowej, oznaczenie orzeczenia KDB, stopień ochrony IP

• pojemność jednostkowa zastosowanego przewodu.

3.2. Sondy SG-25 i SG-25S w wykonaniu Ex, przeznaczone do pracy w zakładach górniczych na terenie RP, muszą być zaopatrzone dodatkowo w znak o średnicy nie mniejszej niż 20 mm z napisem składającym się w górnym wierszu z liter WUG i w dolnym wierszu znaku dopuszczenia nadanego przez Prezesa WUG : GX- .

4. Wykaz kompletu dla użytkownika.

Użytkownik wraz z zamówionymi sondami otrzymuje: “Dokumentację techniczno-ruchową”
oznaczoną DTR.SG...03 wraz z “Załącznikiem Ex”, kopię odnośnego orzeczenia KDB
i ew. decyzji Prezesa WUG, oraz "Zaświadczenie fabryczne" zamiast "Świadectwa wyrobu".

5. Warunki stosowania sond SG-25 i SG-25S.

( Wypis z Orzeczenia Atestacyjnego " KDB Nr 03.E.372X ")

„10. Ograniczenia zastosowania do stref i/lub pomieszczeń zagrożonych wybuchem:

1. w zakładach górniczych sonda nadaje się do dopuszczenia do stosowania w pomieszczeniach ze stopniem „a”, „b” i „c” niebezpieczeństwa wybuchu metanu oraz w wyrobiskach zaliczonych do klasy A i B zagrożenia wybuchem pyłu węglowego;

2. w pozostałych zakładach sonda nadaje się do stosowania w pomieszczeniach zagrożonych wybuchem gazów i par cieczy palnych zaliczonych do strefy 0, 1, 2.

11. Szczególne warunki stosowania podczas pracy w przestrzeniach zagrożonych wybuchem :

11.1. Dopuszczalne parametry wejściowe:

11.1.1 źródło zasilania o charakterystyce prostokątnej

• Ui=28V DC

• Ii=0,0845A

• Pi=jak w punkcie 11.1.2

11.1.2 źródłozasilania o charakterystyce liniowej (dla wszustkich klas temperaturowych):

• Ui=28V

• dla Ta= 40°C, Pi=2,3W, Ii= 0,1A,

• dla Ta= 60°C, Pi=1,6W, Ii= 0,1A,

• dla Ta= 80°C, Pi=0,32W, Ii= 0,046A,

11.1.3 Pojemność oraz indukcyjność wejściowa sondy:

• Li=max. 940μH

• Ci=pomijalny(33nF pomiędzy przewodami przez R =65 omów )

(SG-25 i SG-25S)

11.2 Uwagi dotyczące symbolu “X”

- klasa temperaturowa T6 dla temperatur otoczenia -20°C÷+40°C lub

-20°C÷+60°C lub

-20°C÷+80°C w zależności od mocy Pi

11.3 Wyznaczenie dopuszczalnej długości linii zasilająco-pomiarowej (pomiędzy końcem przewodu sondy i źródłem zasilania) dla napięcia zasilania 28V i klasy IIC.

l_Z =

Gdzie: - l_S -długość przewodu sondy w metrach

- C_JZ -pojemność jednostkowa przewodu zasilająco-pomiarowego w nF obliczona ze wzoru:

C_JZ = C₁ +

Gdzie: - C₁ -pojemność zmierzona pomiędzy żyłami w nF

- C₂ , C₃ -pojemność żył w stosunku do ekranu w nF

Dla napięcia 28V i grupy I dopuszczalną długość linii w metrach należy wyznaczyć ze wzoru:

l_Z =

58nF wartość wyznaczona przy pomocy iskiernika (Sprawozdanie NR KD-050020-03/1937 T-3687)

Koniec wypisu

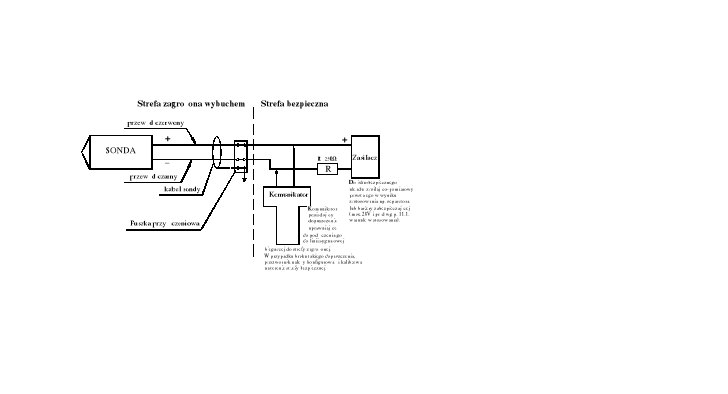

Rys.1. Podłączenie sond SG-25 i SG-25S w wykonaniu Ex.

Uwaga: Nie dopuszcza się żadnego rodzaju napraw ani innych ingerencji w układ elektryczny sondy. Oceny uszkodzenia i ewentualnej naprawy może dokonać jedynie producent lub jednostka przez niego upoważniona.
