POMIARY PRZEPŁYWU CIECZY W RUROCIĄGU

Cel zadania:

Poznanie działania kilku rodzajów przetworników do pomiaru natężenia

przepływu cieczy. Badanie charakterystyki pompy wirowej odśrodkowej z regulowanym napędem

tyrystorowym.

Układ pomiarowy:

Schemat układu do pomiaru przepływu cieczy przedstawia rysunek 9.1. W zbiorniku ZB

znajduje się ciecz (woda z dodatkami przeciwkorozyjnymi), która może być zasysana przez

pompę wirową odśrodkową P i tłoczona w obiegu zamkniętym przez zestaw przepływomierzy.

Zbiornik jest wyposażony w wodowskaz W, przewód odpowietrzający O i zawór spustowy Zo .

0x01 graphic

Uzyskane dane w pomiarach:

Pomiary przepływu przepływomierzem skrzydełkowym:

Przepływomierz skrzydełkowy należy do grupy przepływomierzy silnikowych. Jego działanie polega na zliczaniu obrotów wirnika umieszczonego w strumieniu przepływającej cieczy. Liczba wykonanych obrotów wirnika jest proporcjonalna do objętości przepuszczonej cieczy. Omawiany typ przepływomierza nie mierzy objętościowego natężenia przepływu cieczy V lecz sumuje (całkuje) przepływ cieczy τ1τ2Vdt w odcinku czasu od τ1 do τ2.

Używając przepływomierza skrzydełkowego do pomiarów objętościowego natężenia

przepływu, należy określić różnicę jego wskazań V w określonym odstępie czasu t i obliczyć

objętościowe natężenie przepływu z równania:

0x01 graphic

Uzyskane dane:

0x01 graphic
V [ m3 ]

0x01 graphic
[ m3 ]

T [ min ]

0x01 graphic
[ dm3 / h ]

0x01 graphic
[ dm3 / h ]

0,049

457,358

5

600

588

457,407

0,065

457,423

5

800

780

457,488

0,085

457,500

5

1000

1020

457,585

0,096

457,599

5

1200

1152

457,695

0,117

457,710

5

1400

1404

457,827

0,128

457,843

5

1600

1536

457,971

0,145

457,992

5

1800

1740

458,137

0x01 graphic
[ dm3 / h ]

Przykładowe obliczenie dla wartości 1

0x01 graphic

Wykres 1. Zależność 0x01 graphic

0x01 graphic

Współczynnik kierunkowy KS

Przykłady obliczeń współczynnika dla pomiaru 2 i 6

0x01 graphic

0x01 graphic

0x01 graphic

Pomiary przepływu zwężką z nanometrem cieczowym:

Zwężka pomiarowa jest przetwornikiem spiętrzeniowym, przetwarzającym wielkość objętościowego natężenia przepływu V na wielkość różnicy ciśnień P

Ogólne równanie tego przetwornika ma postać: P K V2.

Różnica ciśnień po obu stronach zwężki P jest w najprostszym przypadku mierzona cieczowym (rtęciowym) manometrem różnicowym. Żeby obliczyć objętościowy przepływ cieczy przez badany typ kryzy, należy zastosować empiryczny wzór: Vzc  146,3 √h


0x01 graphic
[ dm3 / h ]

0x01 graphic
h [ mm ]

0x01 graphic
[ % ]

400

16

5

600

24

6

800

38

12

1000

52

22

1200

74

40

1400

100

59

1600

126

80

1800

158

99

Korzystając z wyników doświadczenia pomiaru 0x01 graphic
, przeliczamy tą wartość na 0x01 graphic
dzięki zależności:

0x01 graphic

Przykład obliczeń dla 0x01 graphic
i 0x01 graphic

0x01 graphic

0x01 graphic

Wyniki obliczeń przedstawia tabela:

0x01 graphic
h [ mm ]

0x01 graphic
[ % ]

16

585,20

24

716,72

38

901,85

52

1054,98

74

1258,52

100

1463,00

126

1642,21

158

1838,96

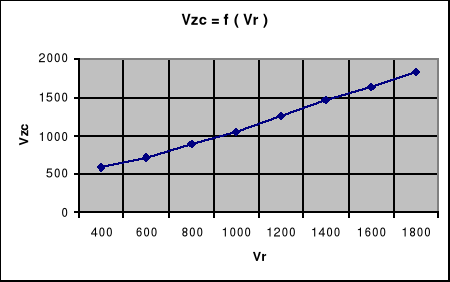

Wykres 2. Zależność 0x01 graphic

0x01 graphic

Współczynnik kierunkowy KS

Przykłady obliczeń współczynnika dla pomiaru 2 i 6

0x01 graphic
, 0x01 graphic

0x01 graphic

Przeliczam wartość 0x01 graphic
(w mm Hg) na wartość różnicy ciśnień 0x01 graphic
według wzoru:

0x01 graphic

gdzie: 0x01 graphic

0x01 graphic

0x01 graphic

Przykład obliczeń dla 0x01 graphic
i 0x01 graphic
:

0x01 graphic

0x01 graphic

Wyniki obliczeń dla pozostałych wartości 0x01 graphic
przedstawia tabela :

0x01 graphic
h [ mm ]

0x01 graphic
[Pa ]

0x01 graphic
[ % ]

16

1962

5

24

2943

6

38

4659,75

12

52

6376,5

22

74

9074,25

40

100

12262,5

59

126

15450,75

80

158

19374,75

99

Na podstawie powyższej tabeli został sporządzony wykres charakterystyki statycznej magnetoelektrycznego przetwornika różnicy ciśnień 0x01 graphic
:

0x01 graphic

Pomiary przepływu zwężką z przetwornikiem magnetoelektrycznym:

Sygnał różnicy ciśnień P ze zwężki jest doprowadzony równocześnie do przetwornika mieszkowego typu komory Bartona, połączonego z magnetoelektrycznym przetwornikiem siły, który przetwarza go na analogowy, standardowy sygnał elektryczny. Sygnał wyjściowy przetwornika jest wskazywany przez miliamperomierz wykalibrowany w procentach zakresu Vzm

Przetwornik magnetoelektryczny porównuje siłę pochodzącą od mierzonej różnicy ciśnień, z siłą magnetoelektryczną obwodu sprzężenia zwrotnego. W warunkach równowagi sił, prąd wyjściowy I przetwornika jest liniową funkcją różnicy ciśnień P : I K  P

W specjalnym wykonaniu przetwornika, przystosowanym do zwężkowych pomiarów natężenia przepływu płynów, może on dokonywać operacji pierwiastkowania wartości sygnału wejściowego. Sygnał wyjściowy będzie wtedy liniową funkcją objętościowego natężenia przepływu i K1  √P K2 V

Badanie charakterystyk przetworników różnicy ciśnień:

Uzyskane dane:


Vr= 400 dm3/h

h1= 8

[mm Hg]

h2= -1

[mm Hg]

∆h= 9

[mm Hg]

Vzc= 0,04*100%= 4%

Vr= 600 dm3/h

h1= 13

[mm Hg]

h2= -6

[mm Hg]

∆h= 19

[mm Hg]

Vzc= 0,04*100%= 4%

Vr= 800 dm3/h

h1= 18

[mm Hg]

h2= -12

[mm Hg]

∆h= 30

[mm Hg]

Vzc= 0,1*100%= 10%

Vr= 1000 dm3/h

h1= 27

[mm Hg]

h2= -20

[mm Hg]

∆h= 47

[mm Hg]

Vzc= 0,24*100%= 24%

Vr= 1200 dm3/h

h1= 38

[mm Hg]

h2= -30

[mm Hg]

∆h= 60

[mm Hg]

Vzc= 0,4*100%= 40%

Vr= 1400 dm3/h

h1= 50

[mm Hg]

h2= -43

[mm Hg]

∆h= 93

[mm Hg]

Vzc= 0,6*100%= 60%

Vr= 1600 dm3/h

h1= 64

[mm Hg]

h2= -56

[mm Hg]

∆h= 120

[mm Hg]

Vzc= 0,8*100%= 80%

Vr= 1800 dm3/h

h1= 80

[mm Hg]

h2= -72

[mm Hg]

∆h= 152

[mm Hg]

Vzc= 0,88*100%= 88%


Pomiary przepływu przepływomierzem indukcyjnym i cieplnym:

Wymienione rodzaje przepływomierzy należą do grupy przepływomierzy elektrycznych.

Przepływomierz indukcyjny jest jednym z najnowocześniejszych przetworników przepływu cieczy. Umożliwia dokładny i zdalny pomiar, przy bardzo dużej odporności na działanie zanieczyszczeń zawartych w cieczy. Wewnątrz czujnika nie ma na drodze cieczy żadnych zmian przekroju rurociągu czy kierunku przepływu. Pole magnetyczne skierowane prostopadle do kierunku przepływu cieczy wzbudza w jej strumieniu napięcie, które jest proporcjonalne do natężenia tego pola i prędkości liniowej przepływu cieczy. Napięcie to jest odbierane z dwóch płaskich elektrod, umieszczonych w ścianie rury czujnika wykonanej z dielektryku.

Przepływomierz cieplny (kalorymetryczny) mierzy za pomocą dwóch czujników termistorowych przyrost temperatury przepływającej cieczy, do której doprowadza się z elektrycznego grzejnika stały strumień ciepła. Przyrost temperatury jest funkcją objętościowego natężenia przepływu cieczy. Ze względu na zależność warunków wymiany ciepła między grzejnikiem a cieczą od natężenia jej przepływu (liczby Reynoldsa), funkcja ta może być nieliniowa, zwłaszcza przy niewielkich przepływach

Uzyskane dane:


0x01 graphic
[ dm3 / h ]

0x01 graphic
[ % ]

0x01 graphic
[ % ]

1800

68

0

1600

59

4

1400

52

8

1200

43

14

1000

35

23

800

28

36

600

20

57

400

14

100

Poniższy wykres przedstawia charakterystykę przepływomierza indukcyjnego 0x01 graphic
oraz przepływomierza cieplnego 0x01 graphic
:

0x01 graphic

Dla porównania charakterystyk przepływomierzy, sporządzony został oddzielny wykres dla przepływomierza cieplnego:

0x01 graphic

Badanie charakterystyki pompy wirowej odśrodkowej:

Badanie charakterystyki pompy ma na celu określenie jej podstawowych parametrów: ciśnienia tłoczenia Ph i wydajności V w funkcji prędkości obrotowej silnika n, a także maksymalnej mocy N pobieranej przez silnik.

Maksymalne ciśnienie tłoczenia pompy:

Ciśnienie to określa maksymalną wysokość, na którą pompa może podawać ciecz o znanej gęstości (wysokość podnoszenia H). Można je mierzyć umieszczonym na wylocie pompy manometrem, dławiąc zaworem przewód tłoczny pompy. Ciśnieniu tłoczenia równemu 100 kPa odpowiada wysokość podnoszenia wody o temperaturze +20 oC H  10,7 m.

n [ obr / min ]

Ph [ kPa ]

400

12

600

20

800

30

1000

44

1200

62

1400

84

Ciśnienie to określa maksymalną wysokość na którą pompa może podawać ciecz . Poniższy wykres przedstawia zależność częstości obrotowej n od ciśnienia podnoszenia 0x01 graphic
:

0x01 graphic

Sprawdzam równanie 0x01 graphic
obliczając dla 0x01 graphic
i 0x01 graphic
obr / min z zależności

0x01 graphic
Podstawiając dane otrzymujemy : 0x01 graphic

Wydajność pompy:

Wydajność pompy jest zależna od jej konstrukcji, ciśnienia tłoczenia (wysokości podnoszenia) i prędkości obrotowej wirnika. Należy określić wzajemną zależność wydajności i ciśnienia tłoczenia przy kilku prędkościach obrotowych wirnika pompy. Z zależności tych można określić przydatność danej pompy w konkretnej sytuacji, gdy znana jest wysokość podnoszenia i natężenie przepływu cieczy. Możliwe jest również wybranie do napędu pompy silnika o odpowiedniej prędkości obrotowej i mocy.

Uzyskane dane:

n [ obr / min ]

Ph [ kPa ]

0x01 graphic
[ dm3 / h ]

1. Maksymalne

600

12

660

600

13

650

600

14

570

600

15

420

600

16

320

1. Minimalne

600

20

0

2. Maksymalne

800

18

900

800

19

800

800

20

740

800

21

660

800

22

610

2. Minimalne

800

32

0

3. Maksymalne

1000

22

1110

1000

26

1010

1000

28

900

1000

36

660

1000

42

340

3. Minimalne

1000

46

0

4. Maksymalne

1200

30

1540

1200

40

1420

1200

50

1080

1200

60

710

1200

70

300

4. Minimalne

1200

78

0

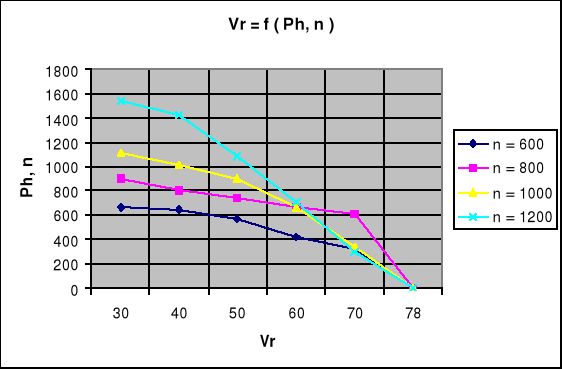

Dla czterech badanych prędkości obrotowych silnika pompy, sporządzamy wykres podstawowej charakterystyki pompy.

0x01 graphic

Następnie sprawdzam równanie 0x01 graphic
obliczając dla 0x01 graphic
i 0x01 graphic
obr/min i całkowicie zamkniętego zaworu przepływowego z zależności :

0x01 graphic
Podstawiając dane otrzymujemy : 0x01 graphic
, a 0x01 graphic

Moc pobierana przez silnik pompy:

Znajomość wartości mocy pobieranej przez silnik pompy, a zwłaszcza jej wartości maksymalnej, pozwala na dobranie do napędu pompy odpowiedniego silnika. Zastosowanie silnika o zbyt małej mocy może spowodować jego uszkodzenie wskutek przeciążenia, natomiast silnik o zbyt dużym zapasie mocy (zwłaszcza prądu przemiennego), będzie miał niską sprawność wskutek niedociążenia.

Energia elektryczna pobierana przez silnik pompy jest zużywana na zwiększenie energii potencjalnej cieczy - jej objętości (wydajności tłoczenia) i wysokości podnoszenia (ciśnienia tłoczenia). Największe zużycie mocy następuje przy zerowej wydajności i maksymalnym ciśnieniu tłoczenia (całkowite zdławienie pompy), kiedy to występują duże straty energii na mieszanie cieczy w pompie i sprawność pompy dąży do zera.

Uzyskane dane:

Położenie zaworu

n [ obr / min ]

0x01 graphic
[ dm3 / h ]

U [ V ]

J [ A ]

Otwarty

400

290

50

1

Otwarty

600

660

80

1,5

Otwarty

800

900

105

2

Otwarty

1000

1030

130

2,5

Otwarty

1200

1380

150

3

Pośredni 1

1200

1180

151

3,2

Pośredni 2

1200

990

153

3,4

Pośredni 3

1200

560

154

3,5

Pośredni 4

1200

200

155

3,8

Zamknięty

1200

0

155

4

Zamknięty

1000

0

130

3

Zamknięty

800

0

110

2,2

Zamknięty

600

0

80

1,5

Zamknięty

400

0

60

1,1

Korzystając z wyników doświadczenia obliczam wartość mocy N, za pomocą wzoru:

0x01 graphic

Do napędu pompy zastosowano silnik prądu stałego 0x01 graphic
więc 0x01 graphic


- Przykładowe obliczenia N dla pomiaru 2 i 5 dla zmiennej wartości obrotowej :

0x01 graphic
i 0x01 graphic

Wyniki obliczeń dla pozostałych wartości N:

0x01 graphic
[ dm3 / h ]

N [ J / s ]

290

50

660

120

900

210

1030

325

1380

450

- Przykładowe obliczenia N dla pomiaru 1 i 5 dla stałej prędkości obrotowej :

0x01 graphic
i 0x01 graphic

Wyniki obliczeń dla pozostałych wartości N przedstawia tabela :

0x01 graphic
[ dm3 / h ]

N [ J / s ]

1380

450

1180

483,2

990

520,2

560

539

200

589

0

620

Na wykres nanosimy zależność 0x01 graphic
, dla rosnącej prędkości obrotowej i stałej prędkości n=1200 obr/min (podczas dławienia cieczy zaworem) :

0x01 graphic

Następnie sprawdzam równanie 0x01 graphic
obliczając dla 0x01 graphic
i 0x01 graphic
obr/min i całkowicie zamkniętego zaworu przepływowego z zależności :

0x01 graphic
Podstawiając dane otrzymujemy : 0x01 graphic
, a 0x01 graphic

Wykres nr ... przestawia sytuację gdy obserwujemy maksymalną wartość mocy (zawór jest zamknięty) 0x01 graphic

0x08 graphic

n [ obr / min ]

N [ J / s ]

1200

620

1000

390

800

242

600

120

400

66

Sprawność pompy:

Korzystając z wykresu charakterystyki pompy 0x01 graphic
odczytujemy dla n = 1200 obr/min trzy dowolne pary Ph i Vr. Następnie z wykresu 0x01 graphic
określamy dla wartości Vr moce N pobierane przez silnik pompy przy n = 1200 obr/min.

Pierwsza para: 0x01 graphic

Druga para: 0x01 graphic

Trzecia para: 0x01 graphic

Po odczytaniu mocy:

Dla 0x01 graphic

Dla 0x01 graphic

Dla 0x01 graphic

Z równania 0x01 graphic
obliczam współczynnik sprawności pompy [ 0x01 graphic
]

Obliczenia:

0x01 graphic

0x01 graphic

0x01 graphic

Wykorzystanie charakterystyki pompy:

Znając przebieg charakterystyki pompy V f (P ,n) r h   , należy sprawdzić możliwość wykorzystania tej pompy w konkretnym przypadku oraz dobrać do jej napędu silnik o odpowiedniej prędkości obrotowej i mocy.

Pompa ma podać ciecz o gęstości 0x01 graphic
na wysokość H = 5,4 m z maksymalną wydajnością 0,8 m3 / godz.

Korzystam ze wzoru na ciśnienie podnoszenia pompy:

0x01 graphic
, więc

0x01 graphic

Dla obliczonego ciśnienia odczytuje z wykresu charakterystyki pompy prędkość obrotową n silnika: dla 0x01 graphic
.

Z wykresu zależności 0x01 graphic
określam dla nS = 1200 obr / min jego moc Nmax = 620 J / s.

Obliczam moc zainstalowaną silnika Ns:

0x01 graphic
, gdzie: R = 1,5

0x01 graphic

Wnioski:

0x01 graphic



Wyszukiwarka

Podobne podstrony:
Auto2 wykresy, studia, bio, 2rok, pomiary i automatyka, laborki
Auto Raport v2, studia, bio, 2rok, pomiary i automatyka, laborki
iska, studia, bio, 2rok, pomiary i automatyka, laborki
sprawko 3 automatyka, studia, bio, 2rok, pomiary i automatyka, laborki
sprawozdaniePomiary9, studia, bio, 2rok, pomiary i automatyka, laborki
pomiary cw6-poprawione, studia, bio, 2rok, pomiary i automatyka, laborki
spr9, studia, bio, 2rok, pomiary i automatyka, laborki
sprawozdanie9, studia, bio, 2rok, pomiary i automatyka, laborki
pia2, studia, bio, 2rok, pomiary i automatyka, laborki
pomiary cw2-poprawione, studia, bio, 2rok, pomiary i automatyka, laborki
Sprawozdanie nr 9, studia, bio, 2rok, pomiary i automatyka, laborki
cw9, studia, bio, 2rok, pomiary i automatyka, laborki
aut, studia, bio, 2rok, pomiary i automatyka, wykład
pom, studia, bio, 2rok, pomiary i automatyka, wykład
wykaz tematów, studia, bio, 2rok, pomiary i automatyka, wykład
pia, studia, bio, 2rok, pomiary i automatyka, wykład
Pomiary, studia, bio, 2rok, pomiary i automatyka, wykład

więcej podobnych podstron
