Sprawozdanie

0x08 graphic

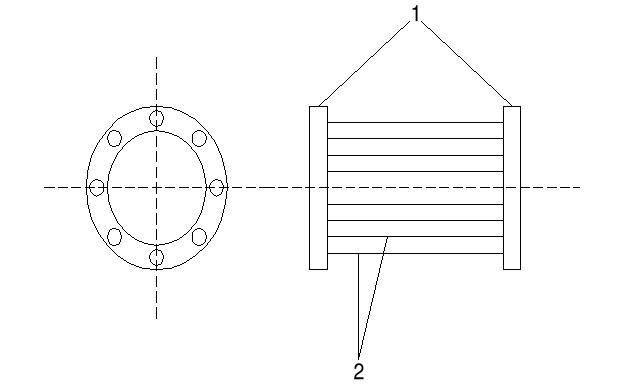

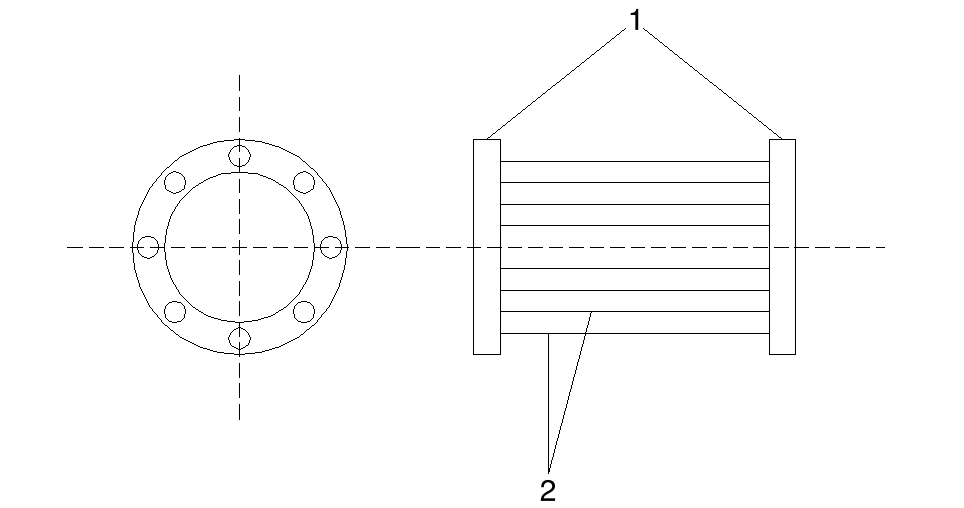

Warunkiem poprawnego działania silnika indukcyjnego jest wzajemne oddziaływanie pola magnetycznego i prądu w uzwojeniu wirnika powodujące wytworzenie momentu obrotowego. Stojan silnika indukcyjnego budowy klatkowej składa się z korpusu stalowego w formie walca oraz z zamocowanego w nim pierścienia blach stalowych. Blachy stojana mają wycięte w obwodzie żłobki, w których umieszcza się uzwojenie stojana. Początki i końce uzwojeń wszystkich trzech faz wyprowadza się na zewnątrz i dołącza się do zacisków na tablicy zaciskowej w gwiazdę lub trójkąt. W silniku klatkowym uzwojenie wirnika wykonuje się z prętów umieszczonych w żłobkach i połączonych na zewnątrz po obu stronach wirnika, lub też żłobki zalewa się aluminium, przy czym zostają odlane pierścienie zewnętrzne wraz ze skrzydełkami wentylatora.

Silniki klatkowe mają tę zaletę, że jest prosta budowa wirnika. Oznacza to, że w czasie rozruchu rezystancja silnika jest mała, dlatego rozruch odbywa się przy niewielkim momencie rozruchowym. Mała rezystancja wirnika powoduje też przy rozruchu dużą wartość prądu rozruchu. Mały moment rozruchowy przy dużym prądzie rozruchowym jest największą wadą silnika klatkowego zwykłego. Specjalne silniki z wirnikiem dwuklatkowym i głębokożłobkowym mają celowo powiększoną rezystancję klatki wirnika i dobraną tak, aby moment rozruchowy był równy momentowi maksymalnemu. Jednak wówczas poślizg znamionowy jest bardzo duży i straty w wirniku przy pracy znamionowej-duże. Sprawność takiego silnika jest więc mała. Silniki o zwiększonym poślizgu stosuje się tam, gdzie potrzebny jest duży moment rozruchowy, rozruch silnika jest częsty, a praca przy urządzeniu nie trwa długo (np. napęd dźwigów).

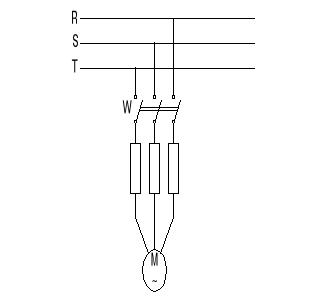

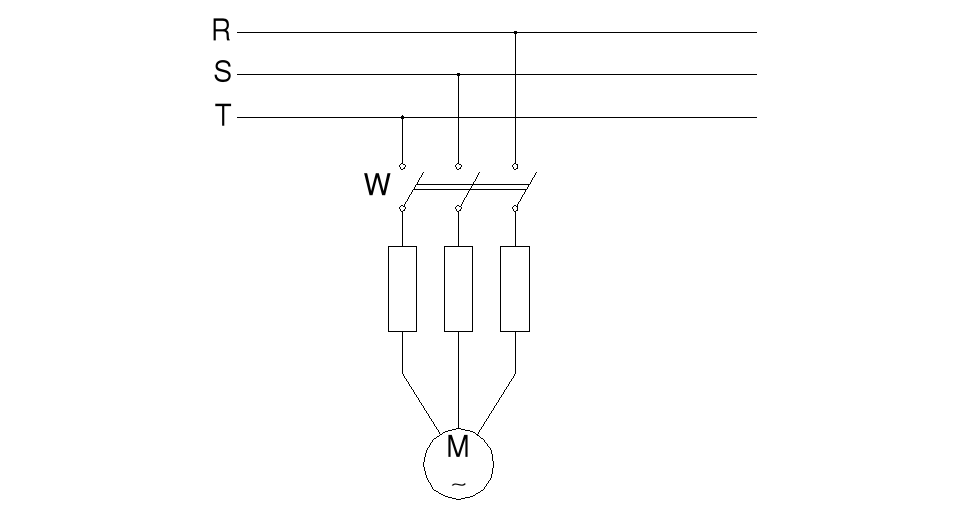

Aby silnik indukcyjny mógł ruszyć jego moment rozruchowy musi być większy od momentu hamującego. W tym przypadku silnik zwiększa swoją prędkość obrotową aż do chwili, gdy nastąpi równowaga między momentem obrotowym i hamującym. W większości przypadków rozruch silnika klatkowego dokonuje się przez bezpośrednie włączenie go do sieci.

0x08 graphic
Jeżeli prąd rozruchu może spowodować niedopuszczalne obniżenie napięcia sieci, rozruch doko0x08 graphic

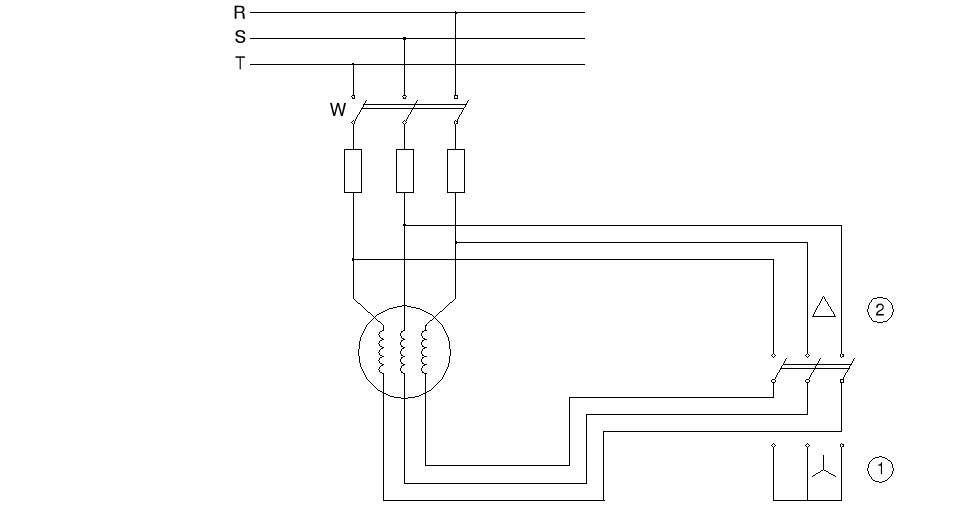

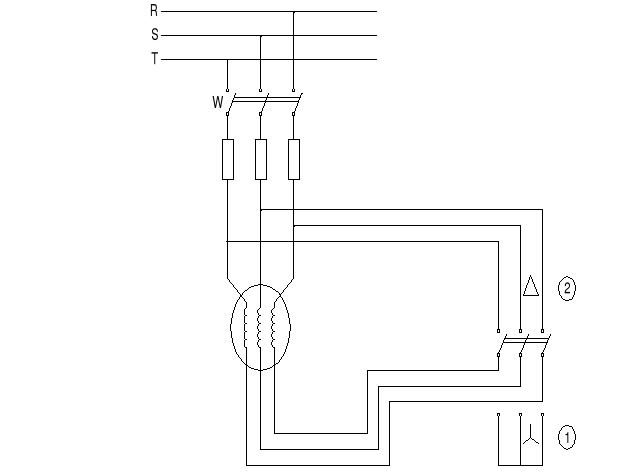

nywany jest za pomocą przełącznika gwiazda-trjkąt

Przy uruchomieniu przełącznik zostaje włączony w położeniu 1, przy którym uzwojenie stojana połączone jest w gwiazdę. W tym przypadku na fazę przypada napięcie 0x01 graphic
razy mniejsze od napięcia sieci. W tym samym stosunku zmniejsza się prąd rozruchu w stojanie i wirniku, zaś prąd przewodowy zmniejsza się 3-krotnie. Ze zmniejszeniem prądu stojana, zmniejsza się strumień magnetyczny w tym samym stosunku co i prąd. Zatem moment rozruchowy jako iloczyn strumienia przez prąd w wirniku maleje 0x01 graphic
razy. Z tego względu uruchamianie silnika przez przełącznik gwiazda-trójkąt choć często stosowane, nadaje się tylko do rozruchu silnika pracującego bez obciążenia. Rozruch można też przeprowadzić za pomocą autotransformatora trójfazowego obciążającego doprowadzone do silnika napięcie.

Celem ćwiczenia było poznanie budowy i zasady działania silnika indukcyjnego budowy klatkowej, oraz wyznaczenie na zasadzie pomiarów charakterystyk obciążenia (roboczych).

  1. uzwojenia stojana połączonego w trójkąt przy napięciu 3x220V

  2. uzwojenia stojana połączonego w gwiazdę przy napięciu 3x220V

U0x08 graphic

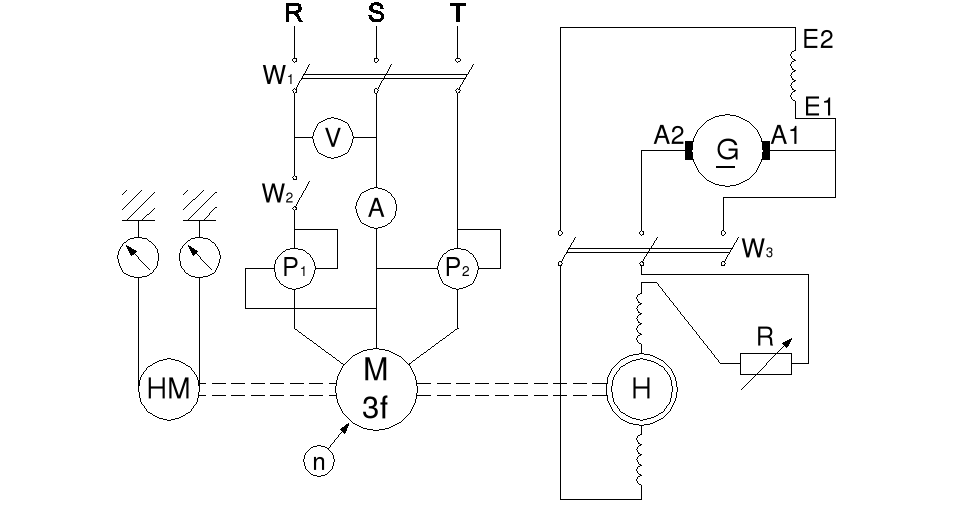

kład pomiarowy wygląda następująco:

Rezultaty tych pomiarów podano poniżej w tabelkach.

1. Uzwojenie stojana połączone w trójkąt, napięcie 3x220

Lp.

Pomiary

Obliczenia

U

I

±P1

±P2

N

Mobc

P

P

η

cosϕ

s

Uwagi

-

V

A

W

W

obr/min

Nm

W

W

-

-

%

-

1

216

7,65

-600

2580

1260

11,5

1980

1521,4

0,77

0,69

12,5

2

216

6,5

-400

2190

1305

9,31

1790

1275,7

0,71

0,73

9,3

3

220

6

-300

1995

1305

8,09

1695

1108,5

0,65

0,74

9,3

4

220

5,5

-200

1770

1320

6,37

1570

882,9

0,56

0,75

8,3

5

220

5

-240

1560

1320

4,9

1520

679,1

0,44

0,79

8,3

6

222

4,5

-260

1140

1335

2,2

1400

308,4

0,35

0,81

7,3

7

224

4,6

-380

990

1350

-

610

-

-

0,34

6,25

2. Uzwojenie stojana połączone w gwiazdę, napięcie 3x220

Lp.

Pomiary

Obliczenia

U

I

±P1

±P2

N

Mobc

P

P

η

cosϕ

S

Uwagi

-

V

A

W

W

obr/min

Nm

W

W

-

-

%

-

1

216

5

440

1770

1200

7,6

1330

957,6

0,43

0,71

16,6

2

216

4,5

430

1590

1230

7,1

1160

917

0,45

0,69

14,5

3

218

4

400

1440

1230

6,6

1040

852,4

0,46

0,69

14,5

4

220

3,5

360

1260

1260

5,9

900

780,6

0,48

0,67

12,5

5

220

3

300

1080

1275

5,1

780

682,7

0,49

0,68

11,4

6

224

2

160

750

1290

3,2

590

433,4

0,47

0,76

10,4

7

222

1,1

-40

360

1350

-

320

-

-

0,75

6,2

Wnioski:

Po uruchomieniu silnika klatkowego obciążamy go momentem znamionowym (hamulec elektromagnetyczny lub mechaniczny). Pomiar naszej charakterystyki obciążenia wykonujemy zmniejszając stopniowo wartość momentu obciążenia rezystorem R. Obserwujemy, że w uzwojeniu stojana połączonym w trójkąt :

Gdy układ był połączony w gwiazdę to obserwowaliśmy podobny spadek mocy pobieranej z sieci oraz mocy użytecznej, a także wzrost obrotów silnika przy bardzo małym spadku współczynnika mocy, który ma bardzo zbliżone wartości do uzwojenia połączonego w trójkąt, ale:
