analiza sitowa, Techniki wytwarzania


Laboratorium z Odlewnictwa

Numer ćw

03

Data ćw:

09-11-98

Grupa:

21 M

Politechnika Świętokrzyska w Kielcach

Temat ćwiczenia:

analiza sitowa i oznaczanie zawartości lepiszcza.

Wykonał:

Kiniorski Rafał

Ocena:

Data:

Podpis:

  1. Wyznaczanie zawartości lepiszcza

Materiały mineralne występujące w piasku formierskim o wymiarach poniżej 0,02 mm nazywamy lepiszczem. Aby wyznaczyć zawartość lepiszcza w masie formierskiej należy zważyć masę formierską, usunąć z niej lepiszcze i ponownie zważyć. Lepiszcze usuwamy płucząc piasek w wodzie i usuwając z niego zanieczyszczenia. Płukanie przeprowadzamy do momentu, gdy woda po płukaniu będzie klarowna. Podstawiając zważone masy do wzoru otrzymujemy zawartość lepiszcza.

0x01 graphic

gdzie:

A - zawatrość lepiszcza;

B - masa próbki przed usunięciem lepiszcza [g]; B = 50 [g]

b - masa próbki po usunięciem lepiszcza [g]. b = 47,25 [g]

0x01 graphic

  1. Określenie wielkości ziarn piasku (składu ziarnowego)

i jego jednorodności .

Osnowa piasku składa się z ziaren o różnej wielkości. Dla określenia wielkości ziarn piasku (składu ziarnowego) i jego jednorodności, stosuje się tzw. Analizę sitową, polegającą na przesiewaniu piasku przez zestaw sit o różnym prześwicie ocxek od 1,60mm do 0,056 mm .

Wielkość ziarn piasku określa największa ilość piasku zabrana na trzech sąsiednich sitach. Im wyższe są numery sit (im mniejszy prześwit oczek), tym piasek jest drobniejszy.

  1. Tabela

nominalny wymiar boku oczka [mm].

odsiew na danym sicie [g].

odsiew na danym sicie [%].

odsiew przeliczony xi [%].

1,6

0

0,00

0,00

0,8

0

0,00

0,00

0,63

0,6

1,27

1,34

0,4

3,32

7,03

7,44

0,32

Frakcja

główna

10,4 - 0,166

21,66

22,92

0,2

27,25 - 0,166

57,32

60,66

0,16

4,56 - 0,166

9,30

9,84

0,1

1,55

3,28

3,47

0,071

0,06

0,13

0,13

0,056

0,01

0,02

0,02

Denko

0

0,00

0,00

Suma

47,25

100,00

100,00

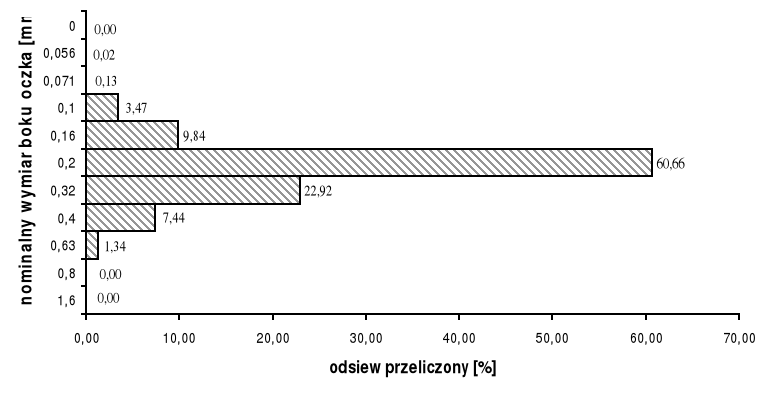

  1. 0x08 graphic
    Wykres.

  1. Wyznaczenie frakcji głównej

Sumę pozostałości na trzech sąsiednich sitach , na których zebrała się największa ilość piasku nazywa się frakcją główna. Wielkość frakcji głównej piasku określona w procentach ciężarowych w stosunku do jego całości jest podstawą do jego klasyfikacji pod względem jednorodności, a mianowicie:

- powyżej 80% - piasek jednorodny

- od 80 do 60% - piasek małojednorodny

- poniżej 60% - piasek niejednorodny

w zależności od wielkości ziarn frakcji głównej piasków, zgodnie

z BN-68/4021-19, rozróżnia się 6 grup, a mianowicie:

Nazwa grupy piasku

Numery sit frakcji głównej [mm].

Żwirek

Gruby

Średni

Drobny

Bardzo drobny

Miałki

0,63/0,40/0,32

0,40/0,32/0,20

0,32/0,20/0,16

0,20/0,16/0,10

0,16/0,10/0,071

0,10/0,071/0,056

  1. wnioski

Wskaźnik jednorodności naszego piasku wynosi 88,3% - piasek jest jednorodny.

Wielkości ziarn frakcji głównej piasku wynoszą: 0.32, 0.20, 0.16 -nasz piasek należy do grupy ziarnowej średniej.

Oznaczenie piasku: 5K-0,20/0,32/0,16.

2
