PLYNY4, IMiR - st. inż, mechanika płynów, sprawka


KEiOŚ

Laboratorium 4

Temat :Określenie średniej prędkości przepływu gazu

21.04.2010

AiR

WIMiR

  1. Cel ćwiczenia

Celem ćwiczenia jest doświadczalne wyznaczenie średniej prędkości przepływu gazu w rurociągu przy zastosowaniu:

  1. zwężek pomiarowych

  2. rurki Prandtla

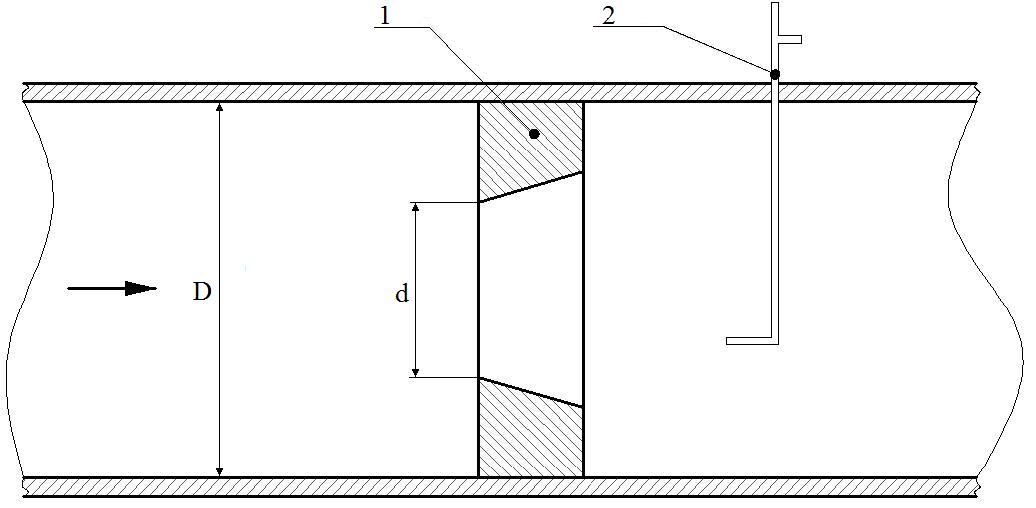

  1. Schemat stanowiska pomiarowego

0x08 graphic

1. zwężka pomiarowa 2. rurka Prandtla

  1. Wyznaczenie średniej prędkości przepływu gazu przy zastosowaniu zwężek pomiarowych

Warunki przy których dokonaliśmy pomiarów:

1. wilgotność φ = 51%

2. temperatura powietrza T = 23ºC = 296 K

3.ciśnienie atmosferyczne: 742 mm słupa rtęc

pb = 742 · 133.322 Pa = 98924 Pa

Wyznaczenie gęstości wilgotnego powietrza przed zwężką ρ1

0x01 graphic
0x01 graphic

Gęstość powietrza w warunkach normalnych :ρn = 1.2759 kg/m3

Ciśnienie powietrza w warunkach normalnych :pn = 105 Pa

Temperatura powietrza w warunkach normalnych: Tn = 273 K

Gęstość pary wodnej nasyconej suchej: ρn = 0.023 kg/m3

Ciśnienie pary wodnej nasyconej suchej: pp = 3173 Pa

Gęstość cieczy manometrycznej: ρc = 825 kg/m3

Przyspieszenie grawitacyjne :g = 9.81 m/s2

Wysokość słupa cieczy odczytana z rurki manometrycznej mierzącej ciśnienie przed kryzą :hp= 34 mm

Wysokość słupa cieczy odczytana z rurki manometrycznej mierzącej ciśnienie za kryzą :hz = 93 mm

p1 = 98925 - 0.034 · 825 · 9.81=98649,8 [Pa]

0x01 graphic
[ kg/m3]

Wyznaczenie współczynnika kontrakcji β:

0x01 graphic

β=0x01 graphic
= 0.7

Wyznaczenie liczby ekspansji ε1

0x01 graphic

0x01 graphic

∆p = (hz - hp) · ρc · g

∆p = 0.059 · 825 · 9.81 =477,5[Pa]

0x01 graphic
= 0.99516

Wykładnik adiabaty dla gazów dwuatomowych χ = 1.4

0x01 graphic
=0.98679

Wyznaczenie współczynnika przepływu metodą iteracyjną C'

C'=0.99 - 0.2262 · β4.1 - (0.00175 · β2 - 0,0033 · β4.15) · 0x01 graphic

Założone pierwsze przybliżenie: liczba Reynoldsa Re = 570000 i

C' = 0.99 - 0.2262 · 0.74.1 - (0.00175 · 0.72 - 0,0033 · 0.74.150x01 graphic
=0,93739

Wyznaczenie objętościowego natężenia przepływu Q:

0x01 graphic

0x01 graphic
= 2.941[m3/s]

Wyznaczenie prędkości średniej wśr:

wśr = 0x01 graphic

Wśr = 0x01 graphic
= 14.986[m/s]

Wyznaczenie rzeczywistej liczby Reynoldsa:

Re = 0x01 graphic

Współczynnik lepkości kinematycznej płynu:

ν = 18.5·10-6[Pa·s]

Rerz = 0x01 graphic
=405027.03

Wyznaczenie rzeczywistego współczynnika przepływu

Crz=0.99 - 0.2262 · β4.1 - (0.00175 · β2 - 0,0033 · β4.15) · 0x01 graphic

Crz = 0.99 - 0.2262 · 0.74.1 - (0.00175 · 0.72 - 0,0033 · 0.74.150x01 graphic
=0.9373

Powtarzając czynność podstawiania za C' uzyskane w poprzednim powtórzeniu Crz, otrzymujemy te same wartości C'rz=0.9373, C''rz=0.93729, C'''rz=0.93729, oraz C'=0.93739, C''=0.93729, C'''=0.93729 stąd:

wśr = 14.98[m/s]

  1. Wyznaczenie średniej prędkości przepływu gazu przy zastosowaniu rurki Prandtla

H - głębokość, na której umieszczono rurkę

h1 - wysokość słupa cieczy odczytana z rurki manometrycznej mierzącej ciśnienie całkowite

h2 - wysokość słupa cieczy odczytana z rurki manometrycznej mierzącej ciśnienie statyczne

∆h - różnica wysokości spowodowana ciśnieniem dynamicznym.

hp - wysokość słupa cieczy odczytana z rurki manometrycznej mierzącej ciśnienie przed kryzą

hz - wysokość słupa cieczy odczytana z rurki manometrycznej mierzącej

ciśnienie za kryzą

hp=34 mm

hz=93 mm

Wzory wykorzystane w obliczeniach:

0x01 graphic
w = 0x01 graphic

Tabela pomiarów:

l.p

H [mm]

h1 [mm]

h2 [mm]

∆h = h2 - h1 [m]

w [m/s]

0

spód

55

62

0.007

9,9261

1

550

54

62

0.008

10,6114

2

500

53

63

0.01

11,864

3

450

45

65

0.02

16,778

4

400

40

65

0.025

18,75848

5

350

34

66

0.032

21,2227

6

300

30

67

0.037

22,8206

7

250

33

67

0.034

21,8759

8

200

40

65

0.015

18,7585

9

150

45

65

0.02

16,7781

10

100

50

64

0.014

14,0376

Średnia

0.021

16,6756

  1. Wykres rozkładu prędkości dla poszczególnych głębokości zanurzeń rurki Prandtla

  1. Wnioski

Pomiary dokanane zostały wykonane dwoma metodami. Pierwsza wykorzystywała dwa pomiary, lecz jest dokładniejsza. W drugiej /przy użyciu rurki Prandtla/. zaś wykonaliśmy aż 11 pomiarów. Z każdym kolejnym dochodził kolejny błąd odczytu, dlatego jest ona mnie dokładna. Zaletą jej jest natomiast niewielki koszt badania i możliwość określenia profilu prędkości i jej wartości maksymalnej.
