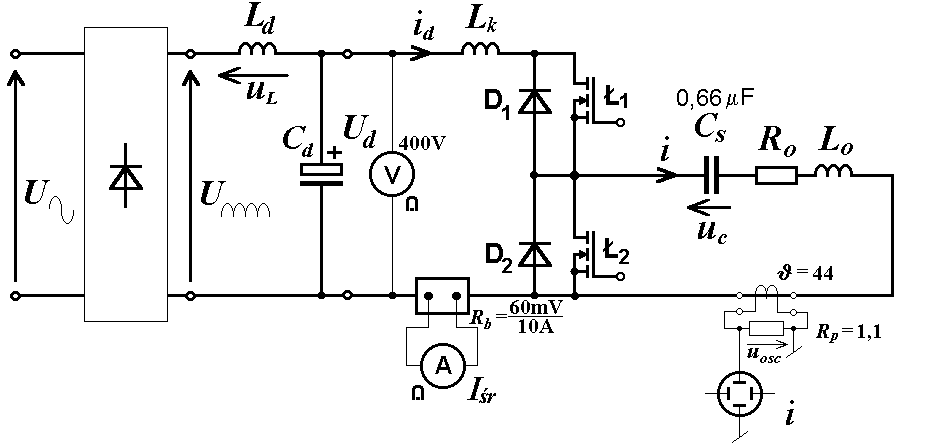

Schemat pomiarowy falownika
Tabela pomiarowa
Pomiary urządzenia dla wsadu ferromagnetycznego oraz nieferromagnetycznego dla zadanej liczby oscylacji m = var oraz sposobu sterowania: m p a dla a=3 |
||||||||
Zmierzone lub zadane |
Obliczone |
|||||||
|
m |
Ud [V] |
Iśr [A] |
|
temp [oC] |
Po [W] |
Pow |
p |
nieferromagnetyk |
1 |
|
|
|
|
|
|
|
|
2 |
50 |
1,25 |
1,48 |
30 |
62,50 |
0,36 |
0,062 |
|
3 |
50 |
1,25 |
1,85 |
30 |
62,50 |
0,36 |
0,049 |
|
4 |
48 |
1,20 |
2,25 |
30 |
57,60 |
0,36 |
0,065 |
|
5 |
50 |
1,20 |
1,93 |
25 |
60,00 |
0,34 |
0,052 |
|
6 |
50 |
1,00 |
1,97 |
24 |
50,00 |
0,28 |
0,054 |
|
7 |
50 |
0,90 |
1,78 |
22 |
45,00 |
0,26 |
0,046 |
ferromagnetyk |
1 |
50 |
1,8 |
2,15 |
130 |
90 |
0,96 |
0,244 |
|
2 |
50 |
1,7 |
3,27 |
170 |
85 |
0,90 |
0,189 |
|
3 |
50 |
1,2 |
8 |
100 |
60 |
0,64 |
0,166 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Ponadto podczas ćwiczenia wykonaliśmy pomiar okresu drgań własnych T0 oraz czasu sterowania
m |
T0 [μs] |
Ts [μs] |
m |
T0 [μs] |
Ts [μs] |
nieferromagnetyk |
ferromagnetyk |
||||
1 |
|
|
1 |
|
20,2 |
2 |
6,50 |
22,60 |
2 |
12 |
29,6 |
3 |
5,70 |
28,60 |
3 |
10 |
43,4 |
4 |
6,00 |
34,40 |
śr |
11 |
|
5 |
5,70 |
39,60 |
|
ω0=570909,1 |
|
6 |
5,60 |
64,00 |
|
||
7 |
5,90 |
58,00 |
|
||
śr |
5,90 |
|
|
||
|
ω0=1064407 |
|

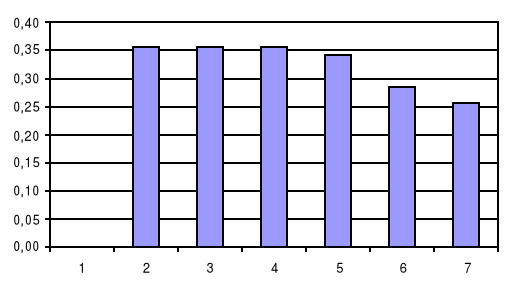

Wykres mocy względnej zależnej od liczby oscylacji
Porównanie wyników obliczeń i wykresów z teorią
Na podstawie wyników można stwierdzić, iż prąd tłumi się bardziej w żelazie niż w aluminium.
Dla nieferromagnetyka wzrost oscylacji do 3 nie powoduje zmiany wartości średniej prądu, a przez to mocy nagrzewnicy oraz mocy względnej. Według teorii wraz ze zmianą liczby oscylacji powinna się zmieniać również moc względna Pow.
Przebieg prądu zaobserwowany podczas wykonywania ćwiczenia zgadza się z przewidywanym, a więc dla rosnącej liczby oscylacji prąd coraz bardziej się wytłumiał.

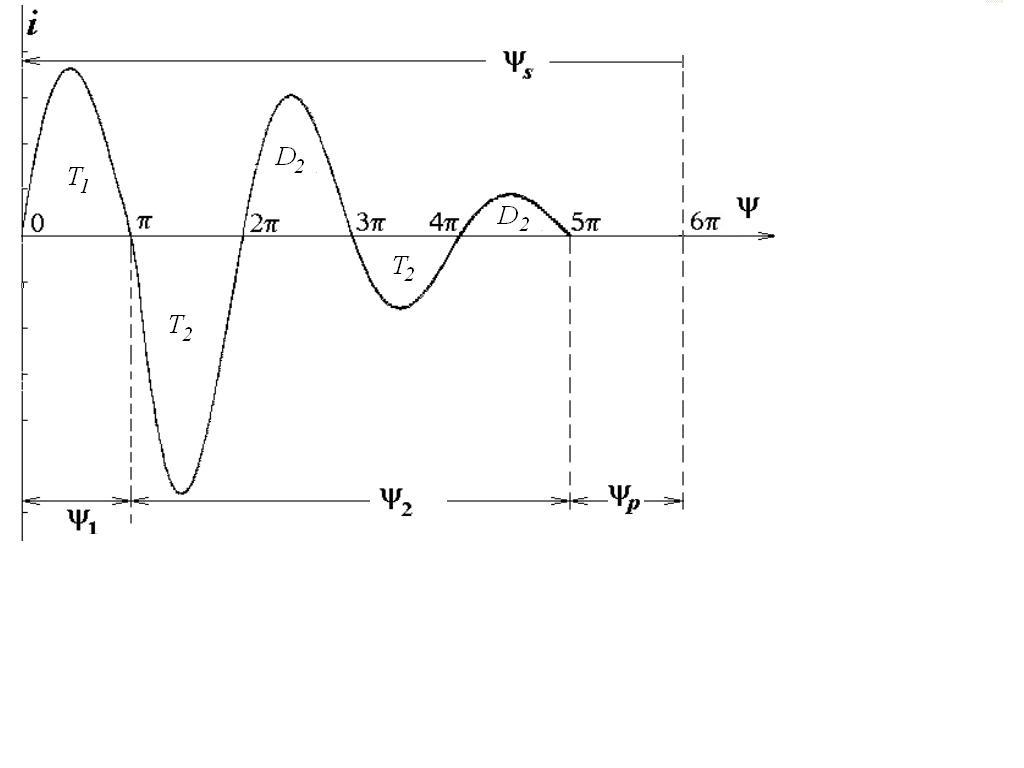

przykładowy przebieg prądu zaobserwowany podczas wykonywania ćwiczenia
- Ψ1 =Ψ2 = Π
-Ψ1 =Π
-m=2; Ψ2 =4Π
-a=1;Ψp=Π

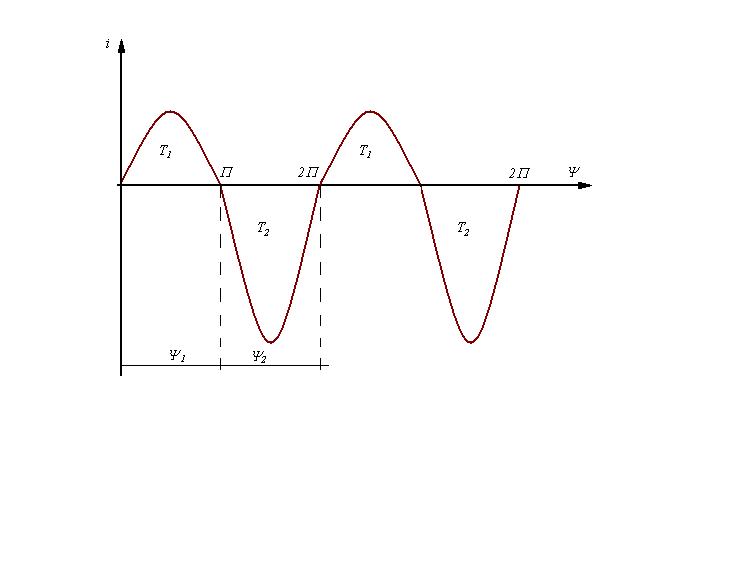

Większą zawartość harmonicznych ma przebieg drugi, ponieważ przebieg jest tłumiony. Przebieg na pierwszym rysunku jest taki sam jak na drugim, w tym samym czasie, czyli 2Π. Dlatego też przebieg drugi zawiera co najmniej te harmoniczne co pierwszy
f
