FOTOKOMÓRKA GAZOWANA
Cel ćwiczenia
Wstęp teoretyczny

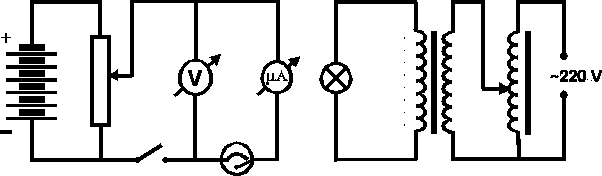

Schemat stanowiska pomiarowego
Rys. 1. układy pomiarowe do wyznaczania charakterystyki: prądowo - napieciowej i świetlnej
Wyniki przeprowadzonych pomiarów
Lp. |
d [cm] |
U [V] |
I [uA] |
|
|
|
|
1 |
9 |
10 |
8 |
2 |
9 |
20 |
12 |
3 |
9 |
30 |
19 |
4 |
9 |
40 |
23 |
5 |
9 |
50 |
27 |
6 |
9 |
60 |
31 |
7 |
9 |
70 |
34 |
8 |
9 |
80 |
38 |
9 |
9 |
90 |
41 |
10 |
9 |
100 |
45 |
|
|
|
|
11 |
14 |
10 |
3 |
12 |
14 |
20 |
5 |
13 |
14 |
30 |
8 |
14 |
14 |
40 |
11 |
15 |
14 |
50 |
12 |
16 |
14 |
60 |
14 |
17 |
14 |
70 |
15 |
18 |
14 |
80 |
17 |
19 |
14 |
90 |
18 |
20 |
14 |
100 |
20 |
|
|
|
|
21 |
18 |
10 |
2 |
22 |
18 |
20 |
4 |
23 |
18 |
30 |
5 |
24 |
18 |
40 |
7 |
25 |
18 |
50 |
8 |
26 |
18 |
60 |
9 |
27 |
18 |
70 |
10 |
28 |
18 |
80 |
11 |
29 |
18 |
90 |
12 |
30 |
18 |
100 |
13 |
Lp. |
d [cm] |
U [V] |
I [uA] |
1/d^2 [1/cm^2] |
|
|
|
|
|
1 |
9 |
100 |
45 |
0,01235 |
2 |
9 |
90 |
41 |
0,01235 |
3 |
9 |
80 |
39 |
0,01235 |
4 |
10 |
100 |
38 |
0,01000 |
5 |
10 |
90 |
36 |
0,01000 |
6 |
10 |
80 |
33 |
0,01000 |
7 |
11 |
100 |
31 |
0,00826 |
8 |
11 |
90 |
29 |
0,00826 |
9 |
11 |
80 |
27 |
0,00826 |
10 |
12 |
100 |
27 |
0,00694 |
11 |
12 |
90 |
24 |
0,00694 |
12 |
12 |
80 |
22 |
0,00694 |
13 |
13 |
100 |
23 |
0,00592 |
14 |
13 |
90 |
21 |
0,00592 |
15 |
13 |
80 |
19 |
0,00592 |
16 |
14 |
100 |
20 |
0,00510 |
17 |
14 |
90 |
18 |
0,00510 |
18 |
14 |
80 |
17 |
0,00510 |
19 |
15 |
100 |
18 |
0,00444 |
20 |
15 |
90 |
16 |
0,00444 |
21 |
15 |
80 |
15 |
0,00444 |
22 |
16 |
100 |
16 |
0,00391 |
23 |
16 |
90 |
14 |
0,00391 |
24 |
16 |
80 |
13 |
0,00391 |
25 |
17 |
100 |
15 |
0,00346 |
26 |
17 |
90 |
14 |
0,00346 |
27 |
17 |
80 |
12 |
0,00346 |
28 |
18 |
100 |
13 |
0,00309 |
29 |
18 |
90 |
12 |
0,00309 |
30 |
18 |
80 |
11 |
0,00309 |
31 |
19 |
100 |
12 |
0,00277 |
32 |
19 |
90 |
11 |
0,00277 |
33 |
19 |
80 |
10 |
0,00277 |
34 |
20 |
100 |
11 |
0,00250 |
35 |
20 |
90 |
10 |
0,00250 |
36 |
20 |
80 |
9 |
0,00250 |
Obliczenia
Aparatura pomiarowa parametry
Woltomierz [V]
Klasa dokładności 0,5
Podziałka 750
Napiecie 150 V
Amperomierz [A]
Klasa dokladnosci 0,5
Podziałka 75
Prąd 75
Wzory wykorzystywane do obliczeń
Ewentualne błędy pomiarowe
PRZYKLAD
a) Dla wykresu I= f ( U ) : ΔU= + 2.75V ; ΔI= + 2.52 μA ;
b) Dla wykresu I= f : ΔI= + 2.5 μA ; Δd= + 0.2 cm ;
X= , błąd liczę pochodną logarytmiczną
Wnioski
Celem ćwiczenia było wyznaczenie charakterystyk : prądowo-napięciowej i świetlnej badanej fotokomórki. Charakterystyka pierwsza pokazuje, że przy stałej odległości źródła światła, zwiększając napięcie przyłożone do fotokomórki wartość fotoprądu rośnie. Zmniejszając odległości źródła światła od fotokomórki wartości napięcia i fotoprądu rosną. Z charakterystyki świetlnej wynika że wraz ze zmniejszeniem odległości źródła światła wzrasta wartość fotoprądu. Przyczyną tego zjawiska jest wzrastający strumień promieniowania świetlnego. Na błąd pomiaru miało wpływ wiele czynników m.in. wahania napięcia zasilającego układ, błąd paralaksy oraz niepunktowość źródła światła.
Wykres 1. Charakterystyka prądowo - napięciowa
Wykres 2.Charakterystyka świetlna
