pytania na egzamin- automaty, automaty


  1. Która z krzywych jest charakterystyką częstotliwościową?

  1. charakterystyka amplitudowo-fazowa٧

  2. charakterystyka logarytmiczna ٧

  3. charakterystyka pracy

  4. odpowiedź skokowa

  1. Regulator Pi, to regulator:

  1. całkująco różniczkujący

  2. proporcjonalno różniczkujący

  3. proporcjonalno całkujący ٧

  4. proporcjonalno indukcyjny

  1. Który z wymienionych czynników jest przyczyną błędów przy pomiarze przesunięcia kątowego za pomocą potencjometru obrotowego:

  1. zmiana temperatury otoczenia ٧

  2. nierównomierność nawinięcia uzwojeń ٧

  3. wartość napięcia zasilającego

  4. stabilność napięcia zasilającego٧

  5. zabrudzenia ٧

  1. termopara to :

  1. rezystancyjny czujnik temperaturowy

  2. półprzewodnikowy czujnik temperaturowy

  3. rozszerzalnościowy czujnik temperaturowy

  4. połączone dwa różne metale ٧

  1. Najlepszym czujnikiem do śledzenia szybko zmieniających się temperatur jest:

  1. Pt-100

  2. Termistor

  3. Termopara ٧

  4. Termometr rtęciowy

  1. sygnały przesyłane na odległość koduje się w celu:

  1. utajnienia ٧

  2. ułatwienia przesyłu ٧

  3. zmniejszenia koszów przesyłu ٧

  4. nie wiadomo po co

  1. Dokładność pracy regulatora można ocenić na podstawie:

  1. wartości zadanych ٧

  2. wartości przeregulowań i czasu ustalania ٧

  3. czasu

  4. zamiennych warunków pracy

  1. Który z elementów przełączających jest elementem bezstykowym:

  1. przekaźnik

  2. kontaktron (pozostałe są stykowe, jak by było pytanie o stykowe ;))

  3. transoptor ٧

  4. przekaźnik migowy

  1. Transoptor reaguje na :

  1. wsunięcie przesuwy między jego elementy ٧

  2. zanik zasilania ٧

  3. miejsce jego zainstalowania

  4. zmianę temperatury otoczenia

  1. Przekaźnik termiczny zabezpiecza przed:

  1. automatycznym załączeniem napięcia po jego zaniku

  2. porażeniem prądem elektrycznym

  3. przeciążeniem ٧

  4. spaleniem izolacji elektrycznej

  1. Kryterium algebraicznym do badania stabilności układu jest kryterium:

  1. Nyguista

  2. Hurwiza ٧

  3. Michajłowa

  4. Kirchoffa

  1. Za pomocą którego z wymienionych elementów nie można wykonać pomiaru temperatury:

  1. Tranzystor ٧

  2. termistor

  3. rezystor ٧

  4. Ultratermostat ٧

  1. Zabezpieczenie powinno wyłączyć prąd zwarciowy w czasie nie dłuższym niż 0,2s, ponieważ w przeciwnym czasie nastąpi:

  1. spalenie uzwojeń silnika

  2. pożar instalacji

  3. migotanie komór serca ٧

  4. nic się nie stanie, a wartość może równie dobrze wynosić więcej

  1. Układ zminimalizowany dla tabeli:

X2X3

00

01

11

10

X1

0

0

1

1

1

1

0

1

1

0

-y=x3+(x1)x2 ٧

-y=(x3)+x1x2

-y=(x2x3)+x1(x3)

  1. Regulator pracujący ze sprzężeniem zwrotnym (automatyczny tryb pracy) w odróżnieniu od regulatora bez sprzężenia zwrotnego musi posiadać:

  1. czujnik wielkości regulowanej ٧?

  2. zadajnik wartości ustalonej ٧

  3. przełącznik trybu pracy

  4. inne elementy (wymienić): miernik wskazujący i rejestrator ٧?

  1. Wyłącznik różnicowo-prądowy zabezpiecza przed

  1. zwarciem międzyfazowym

  2. przeciążeniem

  3. zanikiem napięcia

  4. porażeniem obsługi ٧

  1. Rejestrator punktowy może służyć do zapisów:

a) przebiegów szybkozmiennych

b) przebiegów wolnozmiennych ?٧

c) wielkości cyfrowych

d) wielkości analogowych ٧

18. Nie jest sygnałem próbnym stosowanym w automatyce:

a) sygnał sinusoidalnie zmienny

b) sygnał piłokształtny ٧

c) sygnał prostokątny

d) impuls

19. Na jakiej zasadzie działa higrometr:

  1. wydłużenie włosa ٧

  2. zmiany rezystencji

  3. zmiany temperatury

  4. zmiany prędkości powietrza

20. Maksymalne odchylenie dynamiczne to:

a) max., uzyskany wzrost wielkości regulowanej ponad ustaloną ٧

b) miara zapasu stabilności układu

c) parametr określający przebieg charakterystyk częstotliwościowych

d) stan awaryjny układu

21. Bimetal to:

a) biologiczne metaliczne urządzenie:

b) taśma składająca się z dwóch metali ٧

c) czujnik temperatury ٧

d) czujnik przesunięcia

22. najłatwiej zbudować układ regulujący dana funkcję logiczną ma postać

a) tabeli minimalizacyjne

b) postaci kanonicznej funkcji

c) postaci zminimalizowanej funkcji ٧

d) tabeli logarytmicznej (tabeli prawdy)

23. Czy na pracę regulatora mogą mieć wpływ:

a) mikroklimat (temperatura, wilgotność) ٧

b) warunki zasilania ٧

c) typ orbitali regulacji٧

d) miejsce jego zainstalowania٧?

24. Który z podanych zestawów przyrządów może służyć do wyznaczania charakterystyki częstotliwościowej?

a) generator fali sinusoidalnej i oscyloskop ٧

b) generator fali sinusoidalnej i czujnik temperaturowy

c) generator fali sinusoidalnej i układ logiczny

d) źródło napięcia o regulowanej częstotliwości i woltomierz٧

25. Bajt to:

a) miara długości słowa٧

b) miara pojedynczej decyzji

c) równa się 4,8 lub16 bitów

d) jednostka określająca jakość komputera

26. Tyrystorowy regulator temperaturowy jest w porównaniu z regulatorem dwupołożeniowym:

a) prostszy

b) dokładniejszy٧

c) bardziej energooszczędny

d) droższy w eksploatacji٧

27.Który z wymienionych elementów może służyć jako czujnik przesunięć liniowych

a) cewka٧?

b) potencjometr٧

c) transoptor

d) przekaźnik elektromagnetyczny٧?

28. Co może być przyczyna błędów przy pomiarze przyrządem analogowym:

a)

b)

c) mikroklimat

d) brak legalizacji

29. Czujnik Pt-100 to :

a) rezystancyjny czujnik temperaturowy٧

b) półprzewodnikowy czujnik temperaturowy٧

c) rozszerzalnościowy czujnik temperaturowy

d) reaktancyjny czujnik temperaturowy

30.Elektroniczny układ zabezpieczenia silnika zabezpiecza przed:

a) zaworem między fazowym

b) przeciążeniem

c) praca 2-fazową٧

d) zmianą kierunków obwodu silnika٧

31. Jaki miernik należy zastosować do pomiaru prądu przemiennego o wartości ok. 10A:

a) a elektromagnetyczny kt 0,5 zakres 0-30A٧

b) a elektromagnetyczny kt 0,5 zakres 0-10A٧?

c) a magnetoelektryczny kt 0,5 zakres 0-30A

d) a magnetoelektryczny kt 0,5 zakres 0-10A

32. Co to jest czwórnik:

a) układ mający 4zaciski wejściowe ٧

b) układ z 4 elementów

c) element bierny RLC٧

d) czujnik dowolnej wielkości fizycznej

33.Dla jakiego układu biernego transmitancją operatorową jest poniższy wzór:

G(s)= 1/8s+1 nie ma s w liczniku całki

a) proporcjonalnego

b) całkującego٧

c) różniczkującego

d) oscylacyjnego

34.Narysować bramkę logiczną realizującą funkcję:

a) sumę

b) iloczyn

c) negację sumy

d) negacje iloczynu

35.Dla jakiego członu biernego transmitancją operatorową jest wzór:

G(s)=2/3s+1 a) proporcjonalnego

b) całkującego٧

c) różniczkującego

d) oscylacyjnego

36. Który z podanych zestawów przyrządów nie może służyć do wyznaczania charakterystyki częstotliwościowej?

a) generator fali sinusoidalnej i oscyloskop

b) generator fali sinusoidalnej i woltomierz٧

c) generator fali sinusoidalnej i amperomierz٧

d) źródło napięcia o regulowanej częstotliwości i woltomierz

37. Która krzywa nie jest charakterystyką częstotliwościową:

a) charakterystyka amplitudowo-fazowa

b) charakterystyka logarytmiczna

c) charakterystyka pracy٧

d) charakterystyka fazowa

38. Który z wymienionych elementów nie może służyć jako czujnik przesunięcia liniowego?

a) cewka z ruchomym rdzeniem

b) tranzystor٧

c) potencjometr

d) transoptor٧

39. Jak szybkie przebiegi można rejestrować za pomocą rejestratora?

a) o częstotliwości równej częstotliwości układu pomiarowego rejestratora٧

b) o częstotliwości 10 razy większej od częstotliwości układu pomiarowego rejestratora

c) o częstotliwości 10 razy mniejszej od częstotliwości układu pomiarowego rejestratora

d) o dowolnej częstotliwości

40. Który z wymienionych czynników nie jest przyczyną błędów przy pomiarze przesunięcia kątowego za pomocą potencjometru obrotowego?

a) zaburzenia

b) nierówność nawinięcia uzwojeń ?

c) wartość napięcia zasilającego?٧

d) stabilność napięcia zasilającego٧

e) zmiany temperatury otoczenia ٧

41. Układ sygnalizacyjny można zbudować z następujących elementów

a) przekaźników i lampki kontrolnej

b) wyłączników i lampki kontrolnej

c) wyłączników i przekaźników

d) lampki kontrolnej i dzwonki٧

42. Kontaktronem nie można sterować za pomocą:

a) cewki

b) magnesu ruchomego

c) magnesu ze zwoju

d) przycisku ręcznego٧

43. Stycznik zabezpiecza przed:

a) automatycznym załączeniem napięcia po jego zaniku٧

b) zwarciem

c) przeciążeniem

d) ?

44. Który z zestawu urządzeń nie może służyć do wyznaczenia odpowiedzi skokowej

a) generator funkcyjny i oscyloskop

b) termometr ze wzmocnieniem operacyjnym٧

c) generator funkcji i woltomierz

d) źródło napięcia stałego i oscyloskop٧

45. Regulator PD to regulator:

a) całkujaco różniczkujący

b) proporcjonalno różniczkujący٧

c) proporcjonalno całkujący

46. Bezpiecznik zabezpiecz przed:

a) zwarciem międzyfazowym٧

b) przeciążeniem ٧

c) zanikiem napięcia

d) porażeniem obsługi٧

47.Który z układów ma liniową charakterystykę częstotliwościową”

a) proporcjonalny٧

b) oscylacyjny

c) różniczkujący

d) całkujący

48. Narysować przebieg wielkości regulowanej w stanie nieustalonym (zaznaczyć 3 wielkości charakterystyki tzn. przebieg)

49. Element automatyki może być:

a) jednowejściowy٧

b) wielowejściowy٧

c) jednostronny

d) dwustronny

50. Na jakiej zasadzie działa tensometr:

a) zależność rezystancji od temperatury

b) zależność rezystancji od naprężeń٧

c) zależność temperatury od rezystancji

d) zależność wielkości tensometru od miejsca jego przyklejenia

51. Przekaźniki znajdują zastosowanie:

a) w układach sygnalizacyjnych ٧

b) w układach sterowania٧

c)

d)

52. Sterowanie i regulowanie to pojęcia, które:

a) znaczą to samo

b) sterowanie jest pojęciem szerszym٧

c) sterowanie jest rodzajem regulacji

d) są to różne pojęcia٧

53. Czy rejestrator punktowy może służyć do zapisu przebiegów szybkozmiennych:

a) przebiegów szybkozmiennych٧

b) przebiegów wolnozmiennych

c) wielkości cyfrowych

d) wielkości analogowych

54.który zestaw może służyć do wyznaczania charakterystyki pracy:

a) generator funkcji i oscyloskop

b) termometr ze wzmocnieniem operacyjnym lub b) termometr i ultratermostaty ٧

c) generator funkcji i woltomierz

d) źródło napięcia stałego i oscyloskop

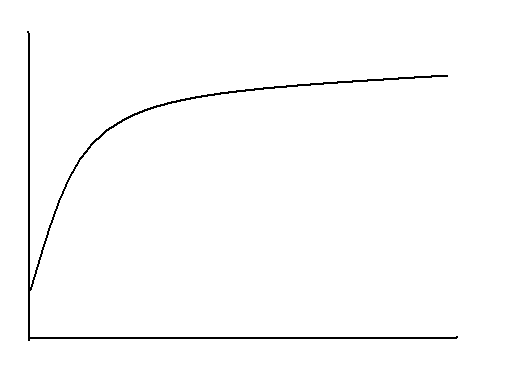

55. Dla jakiego członu biernego odpowiedź skoku jednostkowego jest przedstawiona na wykresie

0x08 graphic
a) proporcjonalnego

b) różniczkowego٧

c) całkującego

d) oscylacyjnego

56. Charakterystyka amplitudowo-fazowa służy do określania :

a) wzmocnienia układu٧

b) stabilności układu٧

c) częstotliwości pracy układu

d)stałej czasowej układu

57. Który z układów ma punktową charakterystykę częstotliwościową:

a) proporcjonalny

b) oscylacyjny

c) całkujący

d) różniczkujący

58. Tabela logiczna odpowiada funkcji:

X1

X2

y

0

1

1

1

0

1

1

1

1

a) y = (x1*x2)

b) y = (x1+x2) ( ) nawias oznacz negację

c) y = x1*x2

d) y = x1+x2٧

59. Trmistor to :

a) rezystancyjny czujnik temperatury ٧

b) półprzewodnikowy czujnik temperatury ٧

c) rozszerzalnościowy czujnik temperatury

d) połączone dwa różne metale

60. Który z elementów przełączających jest elementem stykowym

a) przekaźnik ٧

b) kontaktron ٧

c) transoptor

d) przekaźnik migowy ٧

61. Kryterium graficznym do badania stabilności układu jest kryterium:

a) Nyquista ٧

b) Hurwitza

c) Michajłowa ٧

d) Kirchoffa

62. Według kryterium Hurwiz'a jeśli współczynniki równania charakterystycznego istnieją i są większe od zera to jest to:

a) warunek konieczny

b) warunek wystarczający

c) warunek konieczny ale nie wystarczający ٧

d) nie jest to kryterium Hurwiz'a

63. Właściwości dynamiczne układu są określane przez:

a) transmitancje ٧

b) wymuszenia

c) amplitudy

d) czas ustalania ٧

64. Liczba 7 w systemie dwójkowym ma postać

a) 1011

b) 1101

c) 0111 ٧

d) 1110

65. Rezystancja metalu:

a) rośnie ze wzrostem temperatury ٧

b) maleje ze wzrostem temperatury

c) nie zależy od temperatury

d) zależy od temperatury w sposób skokowy

66. Najmniejsze przesunięcie liniowe jakie można zmierzyć potencjometrem drutowym suwakowym:

a) to przesuniecie równe średnicy drutu z jakiego nawinięty jest opornik ٧

b) zależy od średnicy opornika

c) zależy od długości opornika

d) może być dowolne

67. Różnicę między sygnałem żądanym a sygnałem sterowanym nazywamy:

a) sygnałem użytecznym ٧

b) sygnałem nieużytecznym

c) uchybem regulacji

d) sygnałem sterującym

68. Czemu równa się „j” w transmitancji widmowej:

„j” = 0x01 graphic

69. Dla jakiego członu biernego odpowiedzią na skok jednostkowy jest przedstawiony poniżej wykres:

0x08 graphic
a) proporcjonalnego

b) całkującego

c) różniczkującego

d) oscylacyjnego

70. Na podstawie transmitancji widmowej można badać:

a) stabilność

b) przebiegi czasowe

c) charakterystyki skokowe

d) charakterystyki częstotliwościowe ٧

71. Punkt pracy wyznaczany jest :

a) z charakterystyki amplitudowo-fazowej

b) z charakterystyki statycznej ٧

c) z odpowiedzi na skok jednostkowy

d) z pomiarów geometrycznych obiektu

72. Napięcie w sieci jednofazowej w Polsce wynosi obecnie:

a) 220V

b) 380V

c) 230V ٧

d) 400V

73. Klasa przyrządu zależy od :

a) warunków otoczenia

b) zakresu pomiarowego ٧

c) maksymalnego błędu statystycznego ٧

d) metody pomiaru

74. Tensometr jest to:

a) drut na cienkim papierze lub folii w postaci wydłużonej linii falistej ٧

b) czujnik naprężeń ٧

c) czujnik temperatury

d) przełącznik

75. Przepływomierz kalorymetryczny działa na zasadzie:

a) pomiaru rozchodzenia się ciepła ٧

b) promieniowania widzialnego

c) porównania barw

d) turbinki

76. W skład optycznych układów sygnalizacyjnych nie wchodzą:

a) napisy podświetlane

b) buczki ٧

c) czujniki pomiarowe

d) przełączniki

77. Regulator bezpośredniego działania pobiera energię:

a) poprzez czujnik regulowanej wielkości ٧

b) z sieci elektrycznej

c) z baterii

d) z układu napędowego

78. Transmitancjia operatorowa połączenia równoległego elementów jest:

a) sumą transmitancji operatorowych poszczególnych elementów ٧

b) iloczynem transmitancji operatorowych poszczególnych elementów

c) pochodna transmitancji operatorowych poszczególnych elementów po liczbie elementów

d) całką transmitancji operatorowych poszczególnych elementów

79. Elementy o działaniu dyskretnym to :

a) elementy urządzenia których działanie trudno wykryć

b) elementy impulsowe ٧

c) elementy przekaźnikowe ٧

d) elementy o działaniu ciagłym

80. Proces regulacji zachodzi w:

a) układzie otwartym

b) układzie zamkniętym ٧

c) regulatorze

d) czujniku

81. Sygnał jest to wielkość:

a) zależna od czasu

b) niezależna od czasu

c) zawsze stała

d) trwająca nieskończenie krótko

    1. Obiekt regulacji to ?

Badany układ w którym zachodzi proces sterowania bądź regulacji.

    1. Zadajnik wartości wchodzi w skład:

Regulatora przemysłowego

    1. G(+) w automatyce oznacza:

transmitancję w dziedzinie czasu

    1. Nośnikiem energii w członie pneumatycznym jest gaz.

    2. Celem minimalnym układów logicznych jest zmniejszenie ich stopnia skomplikowania i zmniejszenie liczby elementów

    3. Regulator bimetaliczny jest regulatorem dwustawnym i działa na zasadzie włącz-wyłącz

    4. Przekaźnik termiczny zabezpiecza przed spaleniem instalacji elektrycznej.

    5. Układ automatycznej regulacji składa się z:

  1. regulatora, miernika, obiektu regulacji i organu wykonawczego

  2. regulatora, czujnika, obiektu regulacji i organu wykonawczego

  3. obiektu regulacji i organu pomiarowego, regulatora i elementu napędowego

  4. obiektu regulacji i organu wykonawczego, sygnału sterującego elementu napędowego

90.Różnicę między syganełm zadanym a sygnałem sterowanym (wyjściowym) nazywamy:

a) sygnałem użytecznym

b) sygnałem nieużytecznym

c) uchybem regulacji ٧

d) sygnałem sterującym

91.Przeregulowanie to:

a) maksymalny uzyskany wzrost wielkości regulowanej ponad ustaloną

b) miara zapasu stabilności układu

c) parametr określający przebieg charakterystyk częstotliwościowych

d) stan awaryjny układu

92. Narysować przebieg wielkości regulowanej w

a) układzie niestabilnym,

b) w układzie regulacji dwupołożeniowej

93. Układ sygnalizacyjny można zbudować z:

a) przekaźniki i lampki kontrolne

b) wyłączniki i lampki kontrolne

c) wyłączniki i przekaźniki

d) lampki kontrolne i dzwonki

94. Przekaźniki znajdują zastosowanie w:

a) układach sygnalizacyjnych

b) układach sterujących

c) układach pomiary temperatury

d) do wyznaczania charakterystyk amplitudowo-fazowych

95.Kontaktronem nie można sterować za pomocą:

a) cewki

b) magnesu ruchomego

c) magnesu ze zworą

d) przycisku ręcznego

96. Co to jest zwarcie w obwodzie prądu 3-fazowego?

97. Elektroniczny układ zabezpieczenia silnika zabezpiecza przed:

a) zwarciem międzyfazowym

b) przeciążeniem

c) pracą 2-fazo

d) zmianą kierunków obrotu silnika

98. Uzupełnić zdanie: „Ultratermostat to urządzenie służące do: utrzymania stałej T.

99. Narysować

a) tensometr

b) kontaktron

100. Układ stabilny to taki, który wraca do stanu poprzedniego po zaprzestaniu działania zakłóceń.

101. Po co stosuję się standaryzację urządzeń automatyki:



Wyszukiwarka

Podobne podstrony:
pytania na egzamin- automaty, Semestr 5, Automatyzacja i robotyzacja procesu produkcji
pytania na egzamin automaty odp 22222(2), automaty
PKM - opracowania roznych pytan na egzamin 6, Automatyka i Robotyka, Semestr 4, Podstawy konstrukcji
PKM - opracowania roznych pytan na egzamin 3, Automatyka i Robotyka, Semestr 4, Podstawy konstrukcji
Zagadnienia na egzamin z Automatyki 13
pytania na Zaliczenie z Automatyki Okr
Medycyna Katastrof pytania na egzamin (opracowane)
Długi pytania na egzamin, PWTRANSPORT, semIII, Elektrotechnika II
zoologia pytania na egzamin, Leśnictwo, zoologia
pytania na egzamin, zarządzanie przedsięwzięciami budowlanymi
1.Rodzaje i geneza gruntów budowlanych, Opracowane pytania na egzamin
testy 2000 m rodz, pytania na egzamin medycyne, LEP , PES
pytania na egzamin PWR, PWSZ, SEMESTR 3, PODSTAWY MARKETINGU
Pedagogika ogĂllna pytania na egzamin
Pytania na egzamin nowa podstawa programowa, sem I
pytania na egzamin z Biochemi jaki miala FIZJO
Interna bydła pytania na egzamin
pytania na egzamin (1) (1)

więcej podobnych podstron
