POLITECHNIKA LUBELSKA |
|||||||
LABORATORIUM MIERNICTWA ELEKTRYCZNEGO |
|||||||
DATA: |
1999 . X . 21 |
GRUPA |
Edi5.1 |
Numer ćwiczenia: |
3 |
||
WYKONALI: |
Arkadiusz Kukawski Marcin Kędzierski |
Ocena: |
|
||||
Temat: |
Sprawdzanie wieloukładowych mierników magnetoelektrycznych |
Wstęp i cel ćwiczenia
Zasada działania miernika magnetoelektrycznego polega na oddziaływaniu pola magnesu na uzwojenie z prądem elektrycznym. Celem ćwiczenia jest zapoznanie się z metodami sprawdzania mierników magnetoelektrycznych.
2. Sprawdzenie płynności regulacji badanego woltomierza.
Układ połączeń
Obliczenia płynności regulacji
δmV=(kl zakres)/100%=(0.5⋅60mV)/100%=0.3 mV
δdz = (0.3mV⋅75dz)/60mV = 0.375 dz
dla napięcia U=1V
R1 = 62Ω R2 = 54Ω ΔRMIN = 0.1Ω
α1 = 7dz α2 = 8dz Δα = 1dz
dla napięcia U=4V
R1 = 62Ω R2 = 63,5Ω ΔRMIN = 0.1Ω
α1 = 46dz α2 = 47dz Δα = 1dz
Aby zachowana była płynność regulacji musi być spełniony warunek . Z przeprowadzonych pomiarów i obliczeń wynika, że jest zachowana płynność regulacji.
3. Sprawdzenie badanego miernika jako amperomierza

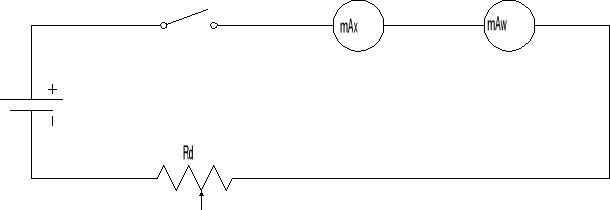

Układ połączeń
Tabela z pomiarami
Rosnąco |
|
Malejąco |
||||||||||
Lp. |
αx |
αw |
Δα |
Ix |
Iw |
|
Lp. |
αx |
αx |
Δα |
Ix |
Iw |
|
dz |
dz |
dz |
mA |
mA |
|
|
dz |
dz |
dz |
mA |
mA |
1. 2. 3. 4. 5. 6, |
10 20 30 40 50 60 |
20,5 40,5 60 80,5 100,5 121 |
0,25 0,25 0 0,25 0,25 0,5 |
4 8 12 16 20 24 |
4,1 8,1 12 16,1 20,1 24,2 |
|
1, 2, 3, 4, 5, 6, |
60 50 40 30 20 10 |
121 100,5 80,5 60 40,2 20,5 |
0,5 0,25 0,25 0 0,1 0,25 |
24 20 16 12 8 4 |
24,2 20,1 16,1 12 8,04 4,1 |
7, |
70 |
141 |
0,5 |
28 |
28,2 |
|
|
|
|
|
|
|
Obliczenia
Cw = Iw = Cw * αw
Cx = Ix = Cx * αx

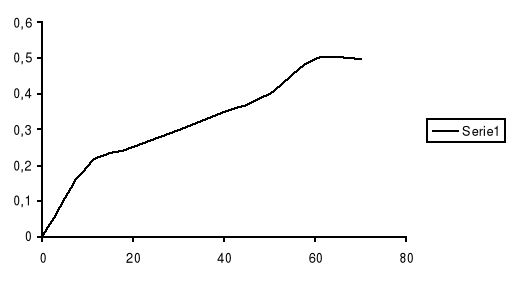

Wykres
4. Sprawdzanie badanego miernika z poszerzonym zakresem

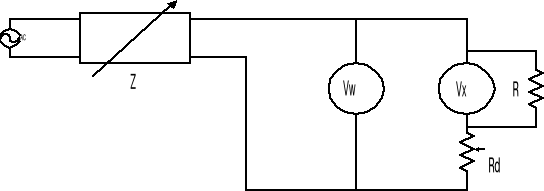

Układ połączeń
Wartość opornika dodatkowego zwiększającego zakres miernika wynosi:
I=15V/(R+1500Ω) ⇒ R=(15V/I)-1500Ω
I=3V/1500Ω=0,002A
R=(15V/0,002A)-1500Ω=6000Ω
Tabela z pomiarami
Rosnąco |
|
Malejąco |
||||||||||
Lp. |
αx |
αw |
Δα |
Ux |
Uw |
|
Lp. |
αx |
αx |
Δα |
Ux |
Uw |
1 |
10 |
42 |
0,5 |
2 |
2,1 |
|
1 |
70 |
140 |
0 |
14 |
14 |
2 |
20 |
81,5 |
0,375 |
4 |
4,075 |
|
2 |
60 |
120,2 |
0,1 |
12 |
12,02 |
3 |
30 |
121 |
0,25 |
6 |
6,05 |
|
3 |
50 |
100,5 |
0,25 |
10 |
10,05 |
4 |
40 |
81 |
0,5 |
8 |
8,1 |
|
4 |
40 |
81 |
0,5 |
8 |
8,1 |
5 |
50 |
100,5 |
0,25 |
10 |
10,05 |
|
5 |
30 |
121 |
0,25 |
6 |
6,05 |
6 |
60 |
121 |
0,5 |
12 |
12,1 |
|
6 |
20 |
81 |
0,25 |
4 |
4,05 |
7 |
70 |
140 |
0 |
14 |
14 |
|
7 |
10 |
41 |
0,25 |
2 |
2,05 |
Cx=15V/75dz=0,2V Cw1=7,5V/150dz=0,05V Cw2=15V/150dz=0,1V

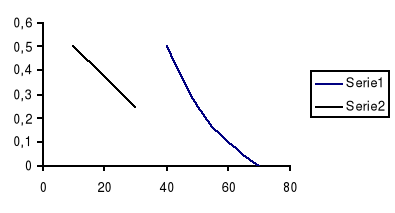

Wykres
5. Wnioski
Badanie oporności wewnętrznej galwanometru
Rn=1Ω to=21,50 C
tabela pomiarowa
Lp. |
Położenie przełącznika |
α |
I |
Rd1 |
0,5*I |
Rd2 |
Rg |
|
|
dz |
mA |
kΩ |
mA |
kΩ |
Ω |
1. |
Lewo
|
55 |
13
|
55,7
|
6,5 |
27 |
1700 |
2. |
Lewo
|
45 |
11,4 |
65 |
5,7 |
48 |
-31000 |
3. |
Prawo
|
44 |
9,4 |
51 |
4,7 |
24 |
1000
|
4. |
Prawo
|
60 |
5 |
21 |
2,5 |
10 |
1000 |
obliczenia
Rg= Rd1-2* Rd2
Np. : Rg=21000-2*10000=1000
Wyliczam średnią z pomiarów (z pominięciem drugiego pomiaru)
Rg=(1700+1000+1000)/3=1233,333 Ω
Oporność krytyczna galwanometru
Rg=1233Ω Rn=1Ω δRd= 200Ω
Tabela
Lp. |
α0 |
Rd |
Rskr |
Rkr |
|
dz |
kΩ |
Ω |
Ω |
1.
2. |
52
55 |
12
14 |
12,2
14,2 |
13433
15433 |
obliczenia
Rkr=Rg+RZkr np. : Rkr=1233+12200=13433Ω
Rkr=(13433+15433)/2=14333Ω
Okres wahań nie tłumionych
Rd=18Ω Rn=1Ω
Tabela
Lp. |
α0 |
α1 |
α2 |
α3 |
α4 |
α5 |
α6 |
λ |
ΣT |
k |
T |
Te |
|
Dz |
dz |
dz |
dz |
dz |
dz |
Dz |
--- |
sek |
--- |
Sek |
sek |
L
P
|
59
66 |
42
43 |
28
32 |
23
22 |
12
18 |
10
10 |
4
8 |
0,46
0,41 |
4,31
4,1 |
3
3 |
1,43
1,36 |
1,42
1,35 |
Obliczenia
λ=2/k*ln((α0+α1)/(αk+αk+1)) np. : λ=2/3*ln((42+28)/(23+12))=0,462
λ=(4,2+0,462)/2=0,44
=1,42s
6. Stała prądowa Ci
Rg=1233Ω Rd=1,4kΩ Rn=1Ω
tabela
Lp. |
Położenie przełącznika |
I |
α |
Ci |
|
|
mA |
Dz |
A/dz |
1.
2.
|
L
P |
2,5
2,5 |
34
40 |
2,7*10-9
2,3*10-9 |
Obliczenia
Ci=(I*Rn)/((Rg+Rd)* α) np. : Ci=(2,5*10-3*1)/((1233+1400)*34)=2,7*10-9 A/dz
Ci=(2,7*10-9+2,3*10-9)/2=2,5*10-9 A/dz
Czułość prądowa Si=1/ Ci Si=1/2,5*10-9=4*109dz/A
Stała napięciowa CU
Tabelka jak w poprzednim ćwiczeniu
Obliczenia
Cu=Ug/α=Ig*Rg/α=(1233*(2,5*10-3*1)/(1233+1400)*34)=3,33*10-6 V/dz
Cu=Ug/α=Ig*Rg/α=2,8*10-6V/dz
Cu=(3,33*10-6+2,8*10-6)/2=3,065*10-6 V/dz
Czułość napięciowa SU=1/ CU CU=1/3,065*10-6 dz/V
Parametry galwanometru z tabliczki
Ci= 1,95 ÷ 5,22*10-9 A/dz
Rg=1317 Ω
Rkr=18000 ÷ 1400 Ω
8. Wnioski
Oporność wewnętrzna galwanometru, wyliczona w sprawozdaniu, w przybliżeniu zgadza się z wartością na tabliczce znamionowej galwanometru. Podczas wyliczenia wartości średniej pominąłem pomiar trzeci, w którym wyszła wartość ujemna. Prawdopodobnie jedna z wartości została źle odczytana lub jedna z wartości została źle zapisana. Oporność krytyczna również jest w granicach zakresu podanej na tabliczce znamionowej.
Wartość okresu wahań nie tłumionych może się różnić z wartością rzeczywistą ponieważ do pomiaru czasu użyliśmy stopera o małej dokładności, a podczas zliczania działek mogliśmy pomylić się o kilka działek. Stała prądowa wyszła w zakresie podanym na tabliczce znamionowej.
~
W
mVx
R
Z
Rd
mVw
