Projekt przekładni pasowej.

Zadanie 1.

Zaprojektować przekładnię z pasem płaskim/ klinowym/ zębatym dla następujących danych:

Należy obliczyć:

1. Moc obliczeniową przekładni, napięcie montażowe i robocze pasa,

2. Przełożenie geometryczne, kinematyczne, poślizg przekładni,

3. Dobrać średnice kół pasowych,

4. Dobrać szerokość oraz grubość pasa,

5. Obliczyć długość skuteczną pasa,

6. Obliczyć wytrzymałość pasa,

7.
   Dobrać rodzaj pasa (pasków), ilość pasków.

gdzie:

P- moc przekładni [kW],

n₁- prędkość obrotowa wałka czynnego [obr/min],

n₂- prędkość obrotowa wałka biernego [obr/min],

D₁- średnica zewnętrzna koła napędzającego [mm],

D₂- średnica zewnętrzna koła napędzanego [mm],

1. rozstaw osi kół przekładni [mm],

T- czas pracy przekładni [h/dobę].

Należy skonstruować:

1. Koło pasowe,

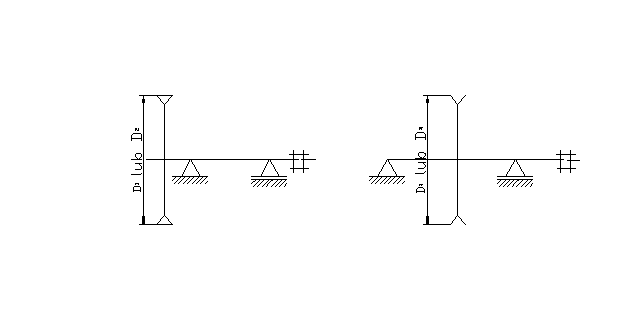

2. Wał pod koło czynne/bierne zgodnie z procedurą poznaną na PKM 1,

3. Przedstawić sposób osadzenia koła pasowego na wale,

4. Na rysunku złożeniowym uwzględnić sposób napinania pasa.

Wykonać:

1. Schemat przekładni,

2. Algorytm konstruowania i obliczeń,

3. Rysunek wykonawczy koła pasowego,

4. Rysunek wykonawczy wału,

5. Rysunek złożeniowy przekładni z uwzględnieniem sposobu napinania pasa/pasków.

Literatura:

Marian Dudziak :”Przekładnie cięgnowe” WNT 1997

1. Rutkowski, A. Stępniewska: „Zbiór zadań z części maszyn” WsiP 1990

W. Korewa, K. Zygmunt: „Podstawy konstrukcji maszyn” część III WNT 1973

M. Dietrich: „Podstawy konstrukcji maszyn” t. IV PWN 1991

D₁- średnica koła czynnego, a_śr=
, a_max<2*(D₁+D₂), a_min>0.7*(D₁+D₂).

Termin realizacji: 2 zjazdy.

L.p.	P [kW]	n1 [obr/min]	n2 [obr/min]	a [mm]	Tmax [h]	Rodzaj pasa
1	1.0	1400	1800	800	8	Skóra
2	1.5	1600	2500
3	2	1200	2600
4	2.5	800	1500
5	3.0	600	1900
6	3.5	2500	1200				1100	12
7	4.0	640	950
8	4.5	700	400
9	5.0	1200	1900
10	5.5	1400	1800
11	6.0	1600	2500				1200	16	Poliamid
12	6.5	1200	2600
13	7.0	2420	1800
14	7.5	3200	2500
15	8.0	840	1200
16	8.5	700	400				1300	Całą dobę
17	9.0	600	1900
18	9.5	2500	1200
19	10.0	1850	1000
20	11.0	650	1400

Zadanie 2.

Zaprojektować przekładnię z pasem klinowym dla następujących danych:

L.p.	P [kW]	n1 [obr/min]	n2 [obr/min]	a [mm]	Tmax [h]
1	1.1	1400	1800	650	8
2	2	1600	2500
3	2.25	1200	2600
4	2.5	800	1500
5	3.2	600	1900
6	3.75	2500	1200				900	12
7	4.25	640	950
8	4.5	900	400
9	4.8	1200	1900
10	5.5	1400	1800
11	5.7	1600	2500				1000	16
12	7.2	1200	2600
13	7.0	2420	1840
14	7.5	3200	2500
15	8.0	845	1200
16	8.5	845	400				1100	Całą dobę
17	9.0	600	1900
18	9.5	2000	1200
19	10.0	1850	1050
20	11.0	720	1400

Zadanie 3.

Zaprojektować przekładnię z pasem zębatym dla następujących danych dla przeciążalności przekładni max. 100 %:

L.p.	P [kW]	n1 [obr/min]	n2 [obr/min]	D1 [mm]	Tmax [h]
1	1.1	1400	1800	200	8
2	2	1600	2500
3	2.25	1200	2600				180
4	2.5	800	1500
5	3.2	600	1900
6	3.75	2500	1200				400	12
7	4.25	1350	950
8	4.5	900	400				450
9	4.8	1200	900
10	5.5	1400	1150
11	5.7	1600	2500				180	16
12	7.2	1200	2600
13	7.0	2420	1840				350
14	7.5	3200	2500
15	8.0	1650	1200
16	8.5	320	400				250	Całą dobę
17	9.0	600	1900
18	9.5	2000	2300
19	10.0	1850	1050				550
20	11.0	1800	1400

Gdzie:

D₁- średnica koła czynnego, a_śr=
, a_max<2*(D₁+D₂), a_min>0.7*(D₁+D₂).

---
