Ćw 6. Mostek pojemnościowy, Laboratoria, Laboratorium Fizyka


Nr ćwiczenia:

6

Temat ćwiczenia:

Mostek pojemnościowy

Ocena z teorii:

Nr zespołu:

2

Imię i nazwisko:

XXX

Ocena zaliczenia ćwiczenia:

Data:

12.04.2013

Wydział IEiT, rok I, grupa 4

Uwagi:

Wstęp teoretyczny

Pojemność kondensatora

Kondensator  jest to element elektroniczny, zbudowany z dwóch przewodników (okładek) rozdzielonych dielektrykiem. Doprowadzenie napięcia do okładek kondensatora powoduje zgromadzenie się na nich ładunku elektrycznego. Po odłączeniu od źródła napięcia, ładunki utrzymują się na okładkach siłami przyciągania elektrostatycznego.

0x08 graphic
Kondensator charakteryzuje pojemność określająca zdolność kondensatora do gromadzenia ładunku:

(1)

gdzie: C - pojemność [F - farad]

Q - ładunek zgromadzony na jednej okładce [C - kulomb]

U - napięcie elektryczne międz okładkami [V - volt]

0x08 graphic
W połączeniu szeregowym (odwrotnie niż w przypadku oporników) pojemność zastępcza dana jest wzorem:

(2)

Dla dwóch kondensatorów wzór ten upraszcza się do:

0x08 graphic

(3)

W przypadku połączenia równoległego:

0x08 graphic

(4)

Ładunek elektryczny kondensatorów połączonych równolegle jest sumą ładunków na nich zgromadzonych.

Przepływ prądu zmiennego przez kondensator

0x08 graphic
Prąd przemienny płynący przez kondensator określony jest wzorem:

(5)

(6)

Reaktancja wiążąca prąd i napięcie na kondensatorze jest tym mniejsza im większa jest pojemność kondensatora i częstotliwość prądu. Dla sygnałów sinusoidalnych prąd wyprzedza napięcie w fazie o π/2. Z tego względu impedancja kondensatora jest liczbą zespoloną i wyraża się wzorem:

0x08 graphic

(7)

gdzie: ω - pulsacja; f - czestotliwość [Hz]; j - jednostka urojona.

Opór czynny (rezystancja)

Wielkość charakteryzująca relacje między napięciem a natężeniem prądu elektrycznego w obwodach prądu stałego. W obwodach prądu przemiennego rezystancją nazywa się część rzeczywistą zespolonej impedancji, opisującą składową prądu zgodną w fazie

0x08 graphic

(8)

Oprór bierny (reaktancja)

Urojona część impedancji. Gdy przez kondensator płynie prąd przemienny, wtedy część energii magazynowana jest w polu elektrycznym. Wywołuje to spadek napięcia. Reaktancja idealnego kondensatora jest równa co do wartości bezwzględnej impedancji.

0x08 graphic

(9)

Mostek Wheatsstone'a

0x08 graphic

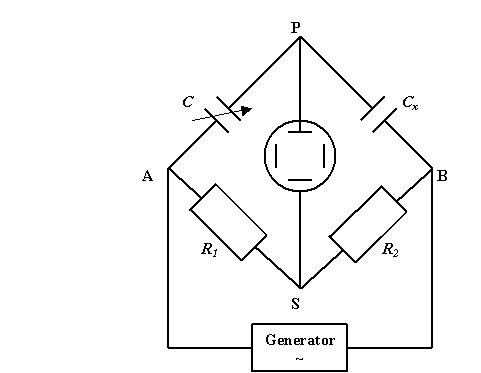

Metoda mostka Wheatstone`a polega na porównywaniu oporów na tzw. równoważeniu mostka, tzn. na takim dopasowaniu oporów, aby prąd płynący przez galwanometr był równy zero. Aby eksperymentalnie wyznaczyć Rx korzystamy z wyrażenia : Rx=R2R3/R4. W przypadku obwodów prądu zmiennego, zawierającego element C równania Kirchhoffa są nadal słuszne, ale analiza obwodu staje się skomplikowana. Występującym w tym obwodzie elementom przypisujemy oporność pozorną, która dla oporników wynosi R, a dla kondensatorów wyraża się liczbą urojoną równą XC= -j/ωC. Prądy i napięcia stają się liczbami zespolonymi, których moduł określa wartość amplitudy I lub U. Jako przykład takiego obwodu rozważmy najprostszy typ mostka pojemnościowego. Służy on do pomiaru nieznanej pojemności CX na podstawie znanych wartości C oraz R1 i R2. Przy zastosowaniu metody symbolicznej wyprowadzenie warunku równowagi mostka pojemnościowego jest takie samo, jak w przypadku mostka oporowego.

Wartości oporu R1 R2 oraz pojemność C są znane. Warunkiem równowagi dla takiego mostka jest:

0x08 graphic

(10)

Celem ćwiczenia było zapoznanie się z mostkową metodą pomiaru nieznanej wartości kondensatora oraz połączeń szeregowych i równoległych kondensatorów. Pomiarów dokonywano poprzez ustawianie odpowiednich wartości na kondensatorze dakadowym i potencjometrze tak aby uzyskać jak najmniejsze amplitudy przebiegu na ekranie oscyloskopu. Zgromadzone dane prezentuje tabela 1.

Tabela 1

Kondensator

C [μF] (±0,01 μF)

d

(±2)

Cx [nF]

Cxśr [nF]

dśr

σd

ΔCx

184J 1H

0,05

773

170

171

732

46

0,041

0,06

742

173

0,08

682

172

680nFK400V Miflex MKSE 012 02-78

0,04

934

566

590

905

31

0,217

0,06

908

592

0,09

872

613

1μFK400V Miflex MKSE 012 01-80

0,09

912

933

886

934

22

0,316

0,06

936

878

0,04

955

849

Miflex 220nK630V

0,09

689

199

198

762

71

0,079

0,06

768

199

0,04

830

195

Miflex 1μ5K100V

0,09

936

1316

1242

952

15

0,423

0,06

955

1273

0,04

966

1136

103J 1H

0,09

97

9

10

144

49

0,004

0,06

139

10

0,04

195

10

Połączenia

2x 184J 1H szeregowo

0,09

489

86

86

601

100

0,040

0,05

632

86

0,04

682

85

2x 103J 1H równolegle

0,09

179

19

20

253

76

0,009

0,06

248

20

0,04

331

20

2x Miflex MKSE 012 01-80 równolegle

0,04

973

1441

1574

962

12

0,532

0,06

964

1607

0,09

949

1675

103J 1H, 184J 1H równolegle

0,09

668

181

178

743

72

0,069

0,06

750

180

0,04

811

172

0x08 graphic

Wartości mierzonej pojemności obliczono ze wzoru: .

Aby obliczyć zastępcze pojemności kondensatorów w połączeniach szeregowych i równoległych skorzystano ze wzoru (3) i (4). Wyniki umieszczono w poniższej tabeli. Porównano je ze z wielkościami zmierzonymi.

Tabela 2

Pojemność obliczona [nF]

Pojemność zmierzona [nF]

184j 1H

85,5

86

103J 1H

20

20

Miflex MKSE 012 01-80

1772

1574

103J 1H i 184J 1H

181

178

0x08 graphic

Odchylenie standardowe σd zostało obliczone ze wzoru: ,

0x08 graphic
natomiast niepewność wyznaczenia pojemności badanego kondensatora ze wzoru:

. Jest to prawo przenoszenia niepewności dla funkcji jednej zmiennej. Przedstawia się ono następująco w przypadku naszego doświadczenia:

0x08 graphic

Obliczone niepewności umieszczono w tabeli 1.

Wnioski

Metoda mostka pojemnościowego wydaję się być stosunkowo dokładna. Uzyskane dzięki niej wartości w przypadku połączeń kondensatorów niewiele odbiegają od wartości obliczonych ze wzorów, a wyznaczone niepewności pomiarów są niewielkie. Zauważono jednak, że są one tym większe im większa jest badana pojemność. Aby zminimalizować błędy należałoby skorzystać z dokładniejszego oscyloskopu cyfrowego oraz elektronicznego potencjometru.

- 4 -
