PRZYKŁAD OBLICZENIA ZAPOTRZEBOWANIA NA ENERGIĘ ELEKTRYCZNĄ, oświetlenie


Obliczenie zapotrzebowania na energię elektryczną na potrzeby oświetlenia wbudowanego (przykład)

Budynek:

Dom jednorodzinny parterowy, składający się z następujących pomieszczeń:

  1. Przedsionek o powierzchni 3,25 m2

  2. Hall o powierzchni 4,60 m2

  3. Łazienka o powierzchni 4,85 m2

  4. Kotłownia o powierzchni 3,20 m2

  5. Kuchnia z jadalnią o pow. 6,55 m2

  6. Pokój dzienny o powierzchni 17,70 m2

  7. Garaż o powierzchni 15,95 m2

Razem 64,25 m2

Kubatura budynku: 347,30 m3

Wysokość budynku: 5,93 m

Zainstalowane źródła światła (oprawy):

Pomieszczenie - 1: oprawa sufitowa (halogen) 1  20 W

Pomieszczenie - 2: oprawa sufitowa (halogen) 2  20 W

Pomieszczenie - 3: oprawa sufitowa (halogen) 3  35 W

Pomieszczenie - 4: oprawa sufitowa (świetlówka prosta) o mocy 1  36 W ze statecznikiem indukcyjnym

Pomieszczenie - 5: oprawa dekoracyjna (świetlówki kompaktowe) o mocy 2  26 W ze statecznikiem elektronicznym

Pomieszczenie - 6: oprawa dekoracyjna (halogen) 5  35 W ze ściemniaczem

Pomieszczenie - 7: oprawa sufitowa (świetlówki proste) o mocy 2  18 W ze statecznikiem indukcyjnym

Obliczenie rocznego zapotrzebowania na energię końcową (na potrzeby oświetlenia)

W tym celu korzystamy ze wzoru (2.43)

0x01 graphic

Najpierw obliczamy moc zainstalowanych źródeł światła, w poszczególnych pomieszczeniach budynku:

P1 = 20 W, P2 = 220 W = 40 W, P3 = 335 W = 105 W,

P4 = 36 W : 0,68 = 53 W

gdzie: 1 = 0,68 - sprawność oprawy oświetleniowej ze statecznikiem klasycznym

P5 = 2  26 W = 52 W przy założeniu, że 2 0x01 graphic
1 sprawność oprawy oświetleniowej ze statecznikami elektronicznymi

P6 = 5  35 W = 175 W

P7 = (2  18 W) : 0,75 = 48 W

gdzie: 3 = 0,75 - sprawność oprawy oświetleniowej ze statecznikiem klasycznym

Następnie obliczamy moce jednostkowe opraw oświetlenia podstawowego, wbudowanego w danym pomieszczeniu, uwzględniając jego powierzchnię:

0x01 graphic
0x01 graphic

0x01 graphic
0x01 graphic

0x01 graphic
0x01 graphic

0x01 graphic

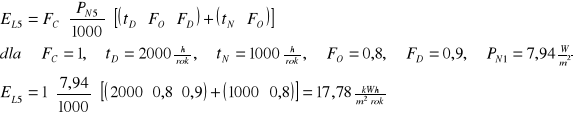

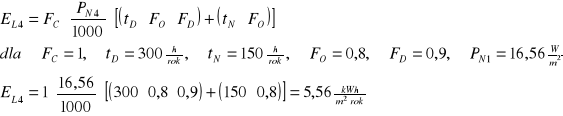

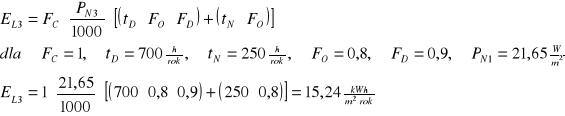

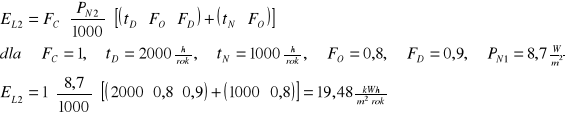

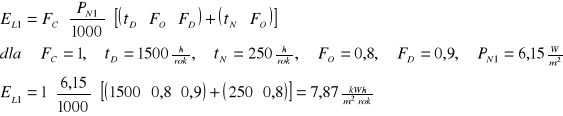

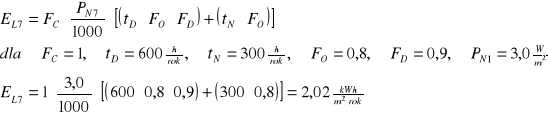

Roczne jednostkowe zapotrzebowanie na energię użytkową do oświetlenia EL,j w poszczególnych pomieszczeniach budynku obliczamy ze wzoru (2.44).

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

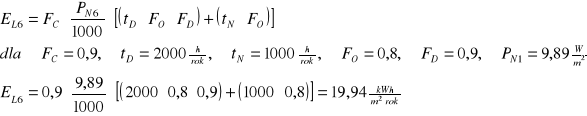

Dla pomieszczenia Nr 6 (pokój dzienny) obliczamy z zależności (2.45) współczynnik FC, przy założeniu MF = 0,8

0x01 graphic

0x01 graphic

0x01 graphic

Roczne zapotrzebowanie na energię końcową do oświetlenia dane jest wzorem (2.43).

0x01 graphic

0x01 graphic

Roczne zapotrzebowanie na energię pierwotną dla budynku, na potrzeby oświetlenia, obliczymy z zależności (2.11).

0x01 graphic

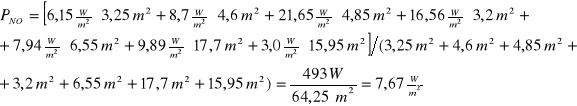

Średnio ważoną moc jednostkową budynku ocenianego PNO obliczamy z zależności (2.46).

0x01 graphic

0x01 graphic

Średnio ważone zapotrzebowanie na energię elektryczną użytkową na potrzeby oświetlenia wbudowanego, obliczamy z zależności (2.47).

0x01 graphic

Obliczenie rocznego zapotrzebowania na energię elektryczną do napędu urządzeń pomocniczych, systemów ogrzewania i wentylacji, przygotowania ciepłej wody, chłodzenia oświetlenia wbudowanego

Dom jednorodzinny jest wyposażony w następujące urządzenia pomocnicze:

  1. Łazienka - wentylator o mocy 10 W, włączany razem z oświetleniem, czas pracy t = 300 h/rok.

  2. Kotłownia - przepływowy podgrzewacz wody o mocy 3600 W, czas pracy t = 730 h/rok (130 litrów wody na dobę o temp. T = 50°C).

  3. Kuchnia z jadalnią - wentylator o mocy 100 W, czas pracy t = 365 h/rok, oprawa oświetleniowa z halogenami sterowania silnikiem o mocy 100 W, czas pracy t = 30 h.

  4. Pokój dzienny - klimatyzator przenośny o mocy 800 W (praca automatyczna), orientacyjny czas pracy t = 180 h/rok.

  5. Garaż - dwa wentylatory o mocy 20 W, czas pracy t = 200 h/rok.

Wyznaczenie rocznego zapotrzebowania na energię końcową przez elektryczne urządzenia pomocnicze, wyzna cza się z zależności:

0x01 graphic
(2.12)

stąd

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

A następnie:

0x01 graphic

0x01 graphic

Zakładając współczynnik 0x01 graphic
obliczamy roczne zapotrzebowanie na energię pierwotną dla urządzeń pomocniczych, w zakresie ogrzewania i wentylacji, ciepłej wody, chłodzenia i oświetlenia:

0x01 graphic

0x01 graphic

Tabela przedstawiająca typowe zużycie energii elektrycznej
przez urządzenia domowego użytku

Urządzenie
elektryczne

Moc
znamion
owa

Czas użytkowania

Roczne zużycie energii elektrycznej

dziennie

tygodniowo

rocznie

[W]

[h]

[h]

[h]

[kWh]

Akwarium

130

12

4380

570

Czajnik elek. (2 l)

2000

0,08

30

80

Ekspres do kawy (2 l)

800

0,25

91

75

Komputer os.

65

1

365

25

Kuchenka mikrofalowa

1300

0,17

61

80

Kuchnia elektryczna

gotowanie posiłków dla 4 osób

ok. 530

Lodówka (200 l)

85

24

8760

180

Lodówko-zamrażarka (350 l)

150

24

8760

630

Łóżko wodne

500 - 1000

Magnetofon

20

1

365

7

Mikser

400

21

8

Odkurzacz

1000

1

52

52

Piekarnik el.

850

3

156

130

Pompa cyrkulacyjna

60

24

8760

525

Pralka automatyczna

5 - 6 prań
w tygodniu

370

Przepływowy podgrzewacz wody

3600

150 l wody dziennie o temp. 50°C

3200

Suszarka do włosów

1000

1

52

52

Suszarka

4 razy
w tygodniu

520

Świetlówka

40

4

1460

60

Świetlówka kompaktowa

11

4

1460

16

Telewizor

100

3

1095

110

Toster

850

0,17

61

50

Video

45

2

750

40

Wentylator kuchenny

150

1

365

55

Wiertarka el.

500

0,25

13

7

Zamrażarka - nowa (250 l)

100

24

8760

430

Zamrażarka - stara (250 l)

150

24

8760

700

Zestaw Hi Fi

100

3

1095

110

Zmywarka do naczyń

4 razy
w tygodniu

415 - 520

Żarówka

60

4

1460

90

Żelazko

1000

52

20

Opracował: dr inż. Janusz Gondek

6
