LABORATORIUM UKŁADÓW ELEKTRONICZNYCH

Zakład Elektroniki Przemysłowej Instytutu Inżynierii Precyzyjnej i Biomedycznej

Mariusz Kosek, gr. 31

UKŁADY PRZEKSZTAŁCAJĄCE

1. Prosty układ całkujący.

Schemat badanego układu.

Na generatorze ustawiono falę prostokątną o częstotliwości 1 kHz. Obserwując przebieg oscyloskopem ustawiono impulsy wejściowe dodatnie, o amplitudzie +5V.

Wykresy do punktów 1.1 - 1.3:

1. Układ o stałej czasowej τ₁

τ₁=RC₁=10kΩ⋅1nF=10ms

2. Układ o stałej czasowej τ₂

τ₂=RC₂=10kΩ⋅10nF=100ms

3. Układ o stałej czasowej τ₃

τ₃=RC₃=10kΩ⋅10nF=1000ms=1s

2. Prosty układ różniczkujący.

Schemat badanego układu.

Doprowadzony z generatora funkcyjnego sygnał jest taki sam jak w punkcie 1.

Wykresy do punktów 2.1 - 2.3:

2.1. Układ o stałej czasowej τ₁.

τ₁=RC₁=10kΩ⋅1nF=10ms

2.2. Układ o stałej czasowej τ₂.

τ₂=RC₂=10kΩ⋅10nF=100ms

2.3. Układ o stałej czasowej τ₃.

τ₃=RC₃=10kΩ⋅10nF=1000ms=1s

3. Ograniczniki napięcia.

Dwustronny ogranicznik napięcia.

Doprowadzono z generatora funkcyjnego sygnał sinusoidalny o częstotliwości 1kHz, bez składowej stałej, o napięciu międzyszczytowym 5Vp-p.

Wykresy do punktów 3.1 - 3.3:

3.4. Zdjęcie charakterystyki przejściowej metodą oscyloskopową.

Układ do zdjęcia charakterystyki.

Charakterystyka przejściowa:

4. Układ Schmitta.

Schemat badanego układu.

Układ zbudowany jest z dwóch bramek NAND TTL pełniących funkcje wzmacniaczy. Dioda Zenera Dz zabezpiecza wejście bramki przed przekroczeniem dopuszczalnych wartości napięcia wejściowego. Jest to inna wersja ogranicznika dwustronnego.

4.1. Praca układu Schmitta przy sterowaniu napięciem sinusoidalnym.

Do wejścia układu dołączono generator funkcyjny, ustawiony na napięcie sinusoidalne
o wartości międzyszczytowej ok. 3Vp-p, całkowicie dodatnie (kontrola za pomocą oscyloskopu). Częstotliwość generatora: 1kHz.

Przebiegi napięcia wejściowego i wyjściowego w funkcji czasu:

4.2. Zdjęcie charakterystyki przejściowej metodą oscyloskopową(układ jak w punkcie 3.4)

Charakterystyka przejściowa:

5. Nieliniowy układ przekształcający.

Diodowy układ kształtowania sinusoidy.

Wysterowano układ przebiegiem trójkątnym z generatora funkcyjnego. Za pomocą oscyloskopu ustawiono wartość międzyszczytową wejściowego sygnału trój­kątnego około 3Vp-p, przy częs­tot­liwości f=1kHz, bez składowej sta­łej. Regulując amplitudą i składową stałą sygnału trój­kątnego z generatora doprowadzono do uzyskania możliwie najbardziej nie­znie­kształconego (na podstawie obserwacji oscyloskopowej) sygnału sinusoidalnego.

5.1. Zdjęcie charakterystyki przejściowej metodą oscyloskopową(jak poprzednio).

6. Zastosowanie układu całkującego do pomiaru częstotliwości.

Tabela z pomiarami:

f	kHz	1	2	3	4	5	6	7	8	9	10
Uwy-f	[V]	0,455	0,91	1,36	1,81	2,26	2,72	3,14	3,61	4,02	4,51

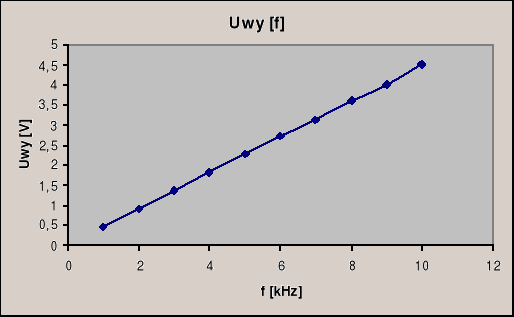

Charakterystyka U_wy(f):

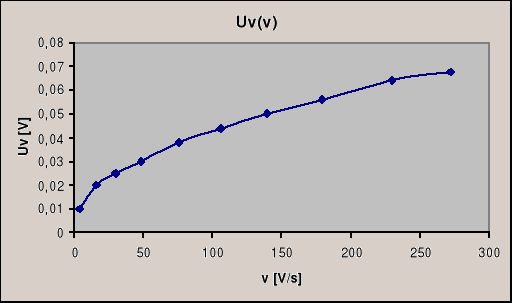

7. Zastosowanie układu różniczkującego do określania prędkości narastania napięcia.

Tabela z pomiarami:

f	Hz	100	200	300	400	500	600	700	800	900	1000
Uv	[V]	0,01	0,02	0,025	0,03	0,038	0,044	0,05	0,056	0,064	0,068
v	[V/s]	4	16	30	48	76	105,6	140	179,2	230,4	272

Charakterystyka U_wy(f):

Wnioski:
