PYTANIA ZE STALI SEMESTR VI:

1) Od czego zależą wartości współczynników α_II i α_┴?

Dla spoin pachwinowych uzależniono je od granicy plastyczności stali Re. Wartości tych współczynników należy zmniejszyć o: 10% w spoinach montażowych i 20% w spoinach pułapowych i 30% gdy zachodzą jednocześnie oba przypadki.

W przypadku spoin czołowych w połączeniach rozciąganych równomiernie i mimośrodowo wartość α_┴ uzależniono od współ. V - stosunek naprężeń środkowych do napr. max.

2) Od czego zależą kategorie połączeń śrubowych?

Zależą od rodzaju połączenia, czy jest: zakładkowe (śrubowe, sprężone), czy doczołowe (niesprężone, sprężone). Zależą również od kierunku działania obciążenia oraz od tego który stan graniczny sprawdzamy: nośności czy użytkowania. Zależą też od masy śrub.

Wytrzymałość na rozciąganie śrub R_m nie powinna być mniejsza niż granica plastyczności.

3) W jakim celu stosuje się ściągi śrubowe płatwi?

Uniemożliwiają boczne przesunięcie pasu w miejscu zamocowania (śruby rzymskie).

Redukują One moment zginający My poprzez zmniejszenie rozpiętości przęseł (ściągi z prętów Ø8-20) umieszczonych równolegle do połaci dachu i podwieszonych do płatwi kalenicowych. Wprowadza się jeden lub dwa ściągi w każdym rzędzie pomiędzy dźwigarami dachowymi.

4) Jakie są rodzaje tężników dachowych?

- stężenia połaciowe poprzeczne (w poziomie pasa górnego)

- stężenia połaciowe podłużne ( w poziomie pasa górnego)

- stężenia pionowe dachów

- stężenia podłużne i poprzeczne w poziomie pasów dolnych dźwigarów dachowych

5) Na jakie obciążenia projektuje się ściągi śrubowe?

Projektuje się je na obciążenia całkowite działające na płatew: q_o-obliczeniowe. Następnie wykonujemy rzut obciążeń na oś Y (prostopadłe do połaci) q_xo=q_k∙sinα i tę wartość bierzemy do obliczeń ściągów.

6) Jakie są zasady rozmieszczania styków montażowych?

Styki w płatwiach ciągłych wykonuje się w pobliżu miejsc zerowych momentów zginających, a więc w odległości (1/4÷1/6)l od podpory. Poprawnie rozmieszczone styki w płatwi powinny zapewnić wygodny montaż tak, aby najdłuższe elementy składowe były podparte na dwóch podporach. Każdy styk musi przenieść siłę poprzeczną i moment zginający występujące w przekroju styku. Wykonuje się je w postaci połączeń doczołowych z użyciem śrub zwykłych.

7) Jakie są rodzaje ścian w halach przemysłowych?

Ze względu na usytuowanie:

-poprzeczne

- podłużne.

Ze względu na konstrukcje:

- szkieletowe (konstrukcją jest ruszt z rygli i słupków)

- samonośne (z cegły lub bloczków betonowych).

8) Jakie są rodzaje świetlików?

Ze względu na usytuowanie:

- kalenicowe (wzdłuż kalenicy)

- gąsienicowe (prostopadłe do osi nawy).

Ze względu na pochylenie:

- trójkątne,

- latarniane (o ścianach szklanych).

Mogą się opierać na elementach nośnych: krokwiach, płatwiach, wiązarach i podciągach. W miejscach montażu łączą się z dźwigarami głównymi najczęściej na śruby.

9) W jakim celu wykonuje się dylatacje w halach?

Stosuje się je w celu aby umożliwić wydłużenie konstrukcji spowodowane dobowym wahaniem temperatury (rozszerzalnością termiczną sta). Robi się to poprzez projektowanie szczeliny między dwoma układami poprzecznymi wiązarów słupów.

- Powinny być one rozmieszczane w odległości nie większej niż 150m.

- Odległość dylatacji od najbliższego stężenia pionowego nie przekracza 60m.

10) W jakich belkach podsuwnicowych uwzględnia się skręcanie a w jakich nie?

Skręcanie przekroju uwzględnia się w przypadku, gdy belka nie ma tężnika kratowego, który zabezpiecza ją przed tym skręcaniem.

11) Jakie zadania spełniają poziome, hamowne tężniki belek podsuwnicowych?

Stosuje się je przy suwnicach o większych udźwigach, ponieważ przejmują one działanie sił poziomych Hp. Spełniają one rolę konstrukcji wsporczej pomostu technologicznego, m.in. do obsługi i konserwacji toru suwnicowego. Zabezpieczają one również górny pas blachownicy przed skręceniem i zwichrzeniem. Zwiększając sztywność poziomej belki podsuwnicowej, przez co zmniejszają ugięcie. Można je wykorzystać na podciąg dla pośrednich dźwigarów dachowych. Pas zewnętrzny tężnia można wykorzystać jako stężenie pionowe miedzysłupowe.

12) Narysuj naprężenie w zakładkowych połączeniach śrubowych:

13) Jakie formy zniszczeń mogą występować w poł. śrub. zakładkowych i doczołowych?

Połączenia zakładkowe może zostać zniszczone poprzez:

- ścięcie lub docisk łączników,

- rozerwanie przekroju netto.

Połączenia doczołowe:

- zerwanie śrub,

- rozwarcie styku.

14) Jaka jest zasada ustalania długości spoin mocujących kątownik jednym ramieniem do blachy węzłowej?

Środek ciężkości spoiny pachwinowej łączącej kątownik z blacha powinien pokrywać się w rzucie ze środkiem ciężkości przyspawanego kątownika powinno się więc stosować w takim połączeniu dwie podłużne spoiny pachwinowe różnej długości.

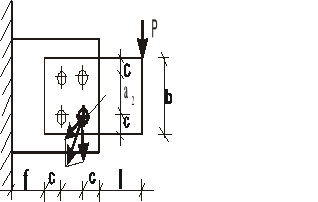

15) Jaka jest zasada obliczeń zginanych połączeń zakładkowych na śruby?

W połączeniach zakładkowych zwykłych zginanych sprawdzenie nośności polega na porównaniu siły S_i działającej na śrubę najbardziej wytężoną z miarodajną nośnością obliczeniową tej śruby:

17) Porównaj zalety i wady wiązara przegubowo i bezprzegubowo połączonego ze słupem.

- W przypadku hal o słupach wahadłowych (obustronnie przegubowych) stosuje się, gdy istnieje możliwość nierównomiernego osiadania, ze względu na małe naciski na fundament.

- W przypadku przegubowego połączenia słupów z Wiązarami, utwierdzone w fundamencie geometryczną niezmienność uzyskuje się przez zastosowanie kratownicy poziomej K. Nie stosuje się ciężkich suwnic. Trzeba starannie konstruować podparcie pokrycia. Stosuje się w halach niskich

- W przypadku bezprzegubowych połączeń wiązara ze słupem należy wykonać duże fundamenty. Można stosować ciężkie suwnice. Większa sztywność układu. Zalecane w halach wysokich. Trzeba stosować duże ławy fundamentowe.

18) Stężenia dachowe poprzeczne:

Przejmują siły wywołane parciem wiatru na ściany szczytowe i świetliki oraz od hamowania podwieszanych suwnic. Umieszcza się je przy ścianach szczytowych i przy dylatacjach, a whalach długich - również w polach pośrednich. Zabezpiecza przed wyboczeniem górnego pasa wiązara w płaszczyźnie połaci dachowej ograniczającej jego długość wyboczeniową do odstępu między płatwiami - w dachach płatwiowych. Płatwiowych dachach bezpołaciowych zmniejszają długość wyboczeniową pasów, które do nich przylegają. Stosuje się je na całej długości dachu, najczęściej między dwoma sąsiednimi dźwigarami, umieszczonych między skrajnymi lub przedskrajnych polach każdej części dachu oddzielonej przerwą dylatacyjną.

19) Stężenia podłużne połaciowe:

Stosuje się wtedy, gdy rozstaw słupów głównych jest większy od rozstawów wiązarów oraz gdy w ścianach ryglowych są stosowane słupki pośrednie. Mają zapewnić boczne podparcie podciągów lub żłóbków ścian. Przy parciu wiatru przekazują obciążenia na słupy nośne. Zabezpieczają przed utratą stateczności górne pasy podciągów.

20) Stężenia dachowe pionowe - cele stosowania, rozmieszczenia i konstruowania:

Zabezpieczają dźwigary dachowe od skręcania się, pochylania lub wywrócenia w czasie użytkowania i montażu. W formie skratowania między dźwigarami, stosuje się je w celu zapewnienia stateczności poprzecznego układu kratowego.

Należy je rozmieszczać w środku rozpiętości dźwigarów lub gęściej. Rozstaw stężeń - nie więcej niż 15m. Należy stosować co najmniej w tych polach, w których występują poprzeczne stężenia dachów.

21) Stężenia podłużne i poprzeczne w poziomie pasa dolnego:

Stosuje się rzadko. Na ogół w halach z suwnicami podwieszanymi. Stanowią podpory słupków ścian ryglowych. Zmniejszają długość wyboczeniową pasa dolnego wiązara.

22) Stężenia ścienne:

Ich zadaniem jest przeniesienie sił od wiatru działających na ściany szczytowe i siłm od hamowania suwnic, a także usztywnienie słupów głównych. Najczęściej stosowane są stężenia kratowe. Stosuje się w halach o dużych wysokościach.

23) Na jakie obciążenia projektuje się stężenia połaciowe poprzeczne?

Są to obc. prostopadłe do płaszcz. układów poprzecznych hal, które działają w płaszczyźnie połaci dachu. Są to obciążenia od wiatru działające na ściany szczytowe i świetliki oraz od sił hamowania suwnic podwieszanych.

24) Rodzaje płatwi dachowych ich zastosowanie:

- płatew pełnościenna - wykonuje się jako jednoprzęsłowe, są nieekonomiczne, stosuje się je przy przy nierównomiernym osiadaniu fundamentów;

- płatew kratowa - jednoprzęsłowe o rozpiętości 12÷18m, charakteryzują się dużą sztywnością i nośnością, ale są drogie w wykonaniu;

- walcowane -

25) Płatwie Kratowe - cele ich stosowania, konstruowanie:

Stosuje się je przy rozpiętościach ≥12m. Konstruuje się je z kątowników, ceowników, prętów okrągłych. Projektuje się je zazwyczaj jako swobodnie podparte, przy czym ich wysokość teoretyczna waha się w granicach od 1/15÷1/20 rozpiętości. Obciążenie na płatwie możne działać w postaci sił skupionych P przyłożonych w węzłach lub może być równomiernie rozłożone na całej długości pasa górnego. Pręty ściskane pasów górnych należy obliczać na działanie siły podłużnej oraz na zginanie w płaszczyźnie

26) Jakie są zasady ustalania max momentów zginających od obciążeń pionowych i poziomych działających na belkę podsuwnicowa?

Maksymalny moment w belce obciążonej dowolnym układem sił znajduje się pod taką siłą, dla której odległość od wypadkowej jest najmniejsza, a położenie wypadkowej i tej siły jest równe względem środka.

27) Jak wymiaruje się belkę podsuwnicową z tężnikiem kratowym a jak bez tężnia?

W belce bez tężnia należy uwzględnić zwichrzenie, ugięcie i skręcanie.

28) W obliczeniach spoin pachwinowych jest tylko jeden przypadek dla którego obliczamy σ_┴=τ_┴=σ/√2. kiedy korzystamy z takiej zależności?

Stosujemy go gdy spoiny w strefie działania znacznych obciążeń skupionych rozciągających i ściskających mają przekrój trójkąta równoramiennego prostokątnego.

29)Wytrzymałość obliczeniowa spoin wyrażona jest wzorem α_i·f_d. Od czego zależy współczynnik α_i?

Zależy od usztywnienia spoiny w stosunku do kierunku działania siły α_II i α_┴ .

Dla spoin czołowych zależy od stanu naprężeń w rozpatrywanej części.

Dla spoin pachwinowych zależy od granicy plastyczności stali Re.

30) Jaką nośność musi mieć połączenie szyny z pasem górnym belki podsuwnicowej aby było można wliczyć przekrój tej szyny do przekroju belki?

Współpracę szyny przy wymiarowaniu belki można uwzględnić wtedy, gdy szyna łączona jest z belką za pomocą śrub sprężonych lub spoin ciągłych. Ponieważ szyna zużywa się w czasie eksploatacji do współpracy z przekrojem belki należy włączyć tylko 75% wymaganego początkowego przekroju belki.

31) W jakich przypadkach można zrezygnować ze stężeń połaciowych podłużnych?

Wtedy gdy pokrycie hali jest sztywne i nie ma obciążenia od suwnic.

32) Jaka jest zasada rozmieszczania stężeń w liniach ścian podłużnych?

Stosuje się je głównie w halach obciążonych suwnicami. Rozmieszcza się je w płaszczyźnie połaci dachowej albo w poziomie dolnych pasów wiązarów. Stężenia podłużne stosowane razem z poprzecznymi powinny tworzyć zamknięty układ wieńczący zbliżony do bezprzykryciowego układu ramowego.

33) Pionowe stężenia podłużne słupów hal:

Umieszcza się je w linii słupów głównych w kier. podłużnej osi obiektu. Zapewniają stateczność podłużną szkieletu nośnego zarówno w czasie montażu jak i użytkowania. Ich zadaniem jest przeniesienie sił poziomych od wiatru H działających na ściany oraz sił od hamowania suwnic natorowych R na słupy.

PYTANIA Z USTNEJ OBRONY:

1) Jakie obciążenia przenoszą ściany osłonowe?

- ciężar własny

- parcie lub ssanie wiatru

2) Elementy składowe ścianki osłonowej:

- rygle

- słupki

- obudowa

3) Jakie siły działają na belkę podsuwnicową?

- siłę pionową V od nacisku kół na suwnicy,

- siłę poziomą Hp prostopadłą do toru jezdnego,

- siłę poziomą Hr równoległą do belki podsuwnicowej.

4) Jakie są zasady połączeń płatwi ciągłych?

- pionowe elementy przenosą siłę poprzeczną,

- poziome przenoszą moment zginający.

5) Rodzaje płatwi dachowych:

- pełnościenne,

- kratowe (jednoprzęsłowe),

- ażurowe (ciągłe),

- walcowane.

6) jakie obciążenia przenoszą płatwie dachowe?

- ciężar własny wszystkich warstw pokrycia, płatwi i ciężar stężeń połaciowych dachu;

- obciążenia od wiatru;

- obc. od śniegu.
