Politechnika Łódzka

Filia w Bielsku - Białej

Wydział Budowy Maszyn

Grupa II , Semestr II

14.00-15.30

SPRAWDZANIE NARZĘDZI POMIAROWYCH

Ćwiczenie ma na celu sprawdzenie dokładności narzędzi pomiarowych takich jak mikrometr lub czujnik zegarowy zębaty.

Sprawdzanie przyrządów mikrometrycznych.

Okresowe sprawdzanie przyrządów mikrometrycznych obejmuje wyznaczanie i porównanie z wartościami dopuszczalnymi wszystkich lub niektórych parametrów spośród niżej wymienionych.

• odchyłek płaskości powierzchni wrzeciona i kowadełka

• odchyłki równoległości powierzchni pomiarowych wrzeciona i kowadełka

• nacisku pomiarowego

• błędów wskazań

do wyznaczenia błędów wskazań można wykorzystać specjalne komplety płytek wzorcowych

Sprawdzanie metodą nacisku pomiarowego

Badanie to polega na obciążeniu szalki zawieszonej na końcówce wrzeciona i sprawdzaniu obciążenia sprzęgła mikrometru.

Ciężar szalki - 81 g

Dodatkowy ciężar - 259 g

Całkowity ciężar wywarty

na sprzęgło mikrometru - 340 g

Odważniki dokładano do momentu w którym

sprzęgło mikrometru przestało reagować na

obrót wrzecionem.

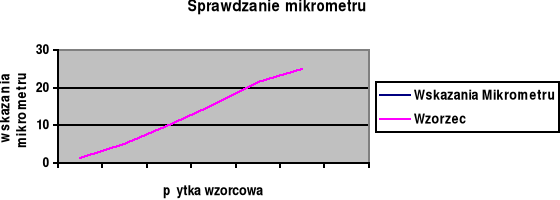

Sprawdzanie wskazań mikrometru.

Płytka wzorcowa	Wskazania mikrometru
0	0,015
1,5	1,508
5,12	5,129
10,25	10,201
15,37	15,381
21,50	21,509
25,0	24,998

Odchyłkę płaskości obliczamy ze wzoru

m - odchylenie prążka od prostoliniowości za jednostkę przyjmuje się odstęp prążków

zaobserwowany odstęp pomiędzy prążkami - 0,2 mm

λ - długość fali świetlnej przy obserwacji w świetle dziennym

długość fali świetlnej - 2mm

Odchyłkę równoległości wyznacza się ze wzoru

m₁ - liczba prążków na kowadełku

m₂ - liczba prążków na powierzchni wrzeciona

λ - długość fali świetlnej przy obserwacji w świetle dziennym

Sprawdzanie równoległości końcówek mikrometru za pomocą szkła płasko - równoległego

Szkło płasko - równoległe 12.12
Kowadełko - 1 prążek	Wrzeciono - 2 prążki
Szkło płasko - równoległe 12.25
Kowadełko - 1 prążek	Wrzeciono - 5 prążków
Szkło płasko - równoległe 12.37
Kowadełko - 6 prążków	Wrzeciono - 2 prążki
Szkło płasko - równoległe 12.50
Kowadełko - 1 prążek	Wrzeciono - 6 prążków

Obliczenia dla szkła 12.12

Obliczenia dla szkła 12.25

Obliczenia dla szkła 12.37

Obliczenia dla szkła 12.50

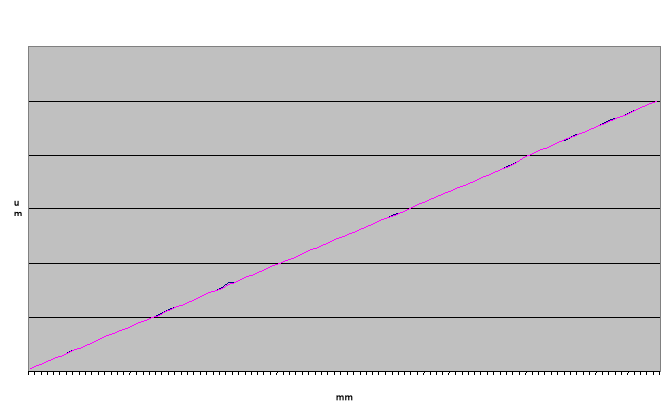

Sprawdzanie czujnika zębatego oblicza się ze wzoru

Przykładowe dane zamieszczone w poniższej tabelce obrazują przebieg badania przyrządu.

0,099	0,099		1,099	1,097		2,095	2,094		3,096	3,094		4,097	4,096
0,199	0,192		1,198	1,197		2,197	2,295		3,197	3,194		4,195	4,193
0,302	0,300		1,300	1,298		2,300	2,299		3,297	3,296		4,295	4,293
0,402	0,400		1,397	1,395		2,397	2,396		3,399	3,395		4,395	4,393
0,501	0,499		1,498	1,497		2,499	2,498		3,500	3,498		4,495	4,495
0,602	0,599		1,600	1,598		2,599	2,598		3,597	3,595		4,596	4,594
0,703	0,700		1,699	1,698		2,701	2,699		3,699	3,695		4,698	4,697
0,802	0,800		1,799	1,795		2,801	2,799		3,798	3,795		4,799	4,795
0,902	0,901		1,898	1,895		2,901	2,899		3,899	3,896		4,896	4,891
1,002	1,000		1,996	1,993		2,998	2,997		3,988	3,996		4,944	4,993

5,095	5,091		6,092	6,089		7,091	7,090		8,092	8,090		9,092	9,091
5,196	5,191		6,191	6,188		7,192	7,191		8,192	8,191		9,190	9,188
5,296	5,294		6,291	6,289		7,294	7,291		8,292	8,290		9,291	9,288
5,394	5,392		6,391	6,389		7,393	7,390		8,393	8,391		9,391	9,390
5,493	5,492		6,492	6,491		7,494	7,492		8,491	8,490		9,492	9,491
5,593	5,591		6,594	6,592		7,595	7,593		8,591	8,589		9,595	9,592
5,695	5,692		6,694	6,690		7,697	7,694		8,693	8,691		9,699	9,699
5,793	5,790		6,793	6,791		7,796	7,794		8,792	8,792		9,800	9,797
5,893	5,891		6,893	6,890		7,895	7,893		8,891	8,890		9,897	9,895
5,992	5,991		6,992	6,990		7,993	7,990		8,992	8,989		9,998	9,996

---
