LABORATORIUM UKŁADÓW ELEKTRONICZNYCH

Imię i nazwisko:

Szachtsznajder Adam ED 6.6

Walo Mariusz ED 6.5

Rok akadem.:

2004/05

Data:

21.03.2005

Nr ćwiczenia:

2

Ocena:

Temat: Komparator na układzie μA 741 Up1=+3V UH=0,4V z sygnalizacją diodą LED

Założenia:

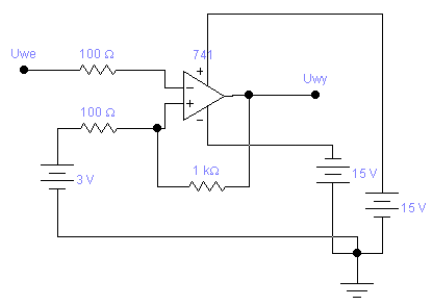

Proponowany układ:

0x01 graphic

Schemat wzmacniacza operacyjnego μA741

0x01 graphic

0x01 graphic

Obliczenia:

0x01 graphic
0x01 graphic

Up1 = UR*R3/(R2+R3) + U0 min * R2/(R2+R3)

Up2 = UR*R3/(R2+R3) + U0 max * R2/(R2+R3)

Up1=2,8 V Up2=3,2 V UH=0,4 V

Zakładamy, że R2=100 Ω

0x01 graphic
0x01 graphic

0x01 graphic

0x01 graphic

R1= 100 Ω

R2= 100 Ω

R3= 1 kΩ

R4=1,2 kΩ

Układ pomiarowy:

0x01 graphic

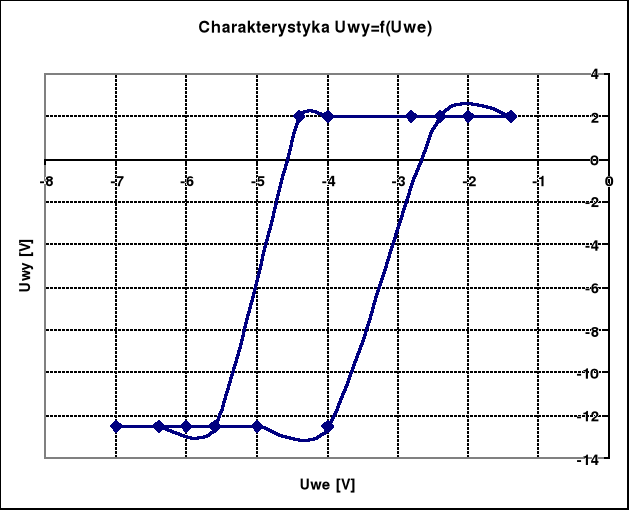

Charakterystyka Uwy= f(Uwe)

Uwe

Uwy

V

V

-1,4

2

 -2,8

 2

 -4

 2

 -4,4

 2

 -5,6

 -12,5

 -6,4

 -12,5

 -7

 -12,5

 -6

 -12,5

 -5

 -12,5

 -4

 -12,5

 -2,4

 2

 -1,4

 2

 -2

 2

Odczytany z oscyloskopu czas narastania (reakcji): tn=0,048 ms

Z czasu narastania można obliczyć graniczną częstotliwość pracy:

0x01 graphic

0x01 graphic

Wartości odczytane z wykresu:

Wnioski:

  1. Badany komparator nie działał gdy napięcie odniesienia było dodatnie ( +3V ), gdy napięcie odniesienia zostało zamienione na -3V komparator działał poprawnie. Taka zmiana była niezbędna aby wykonać pomiary, ponieważ napięcie wejściowe jest podawane na wejście odwracające komparatora, a że dysponowaliśmy generatorem z napięciem wyjściowym dodatnim, to nie mógł on działać na napięciach ujemnych .

  2. Napięcie progowe Up1 odczytane z charakterystyki jest prawidłowe i wynosi -2,7 V

  3. Napięcie progowe Up2 odczytane z charakterystyki odbiega od założonej wartości -3,2V i wynosi -4,7 V

  4. Napięcie przełączenia odczytane z wykresu wyniosło -3,7 V co nieznacznie odbiega od wartości założonej 3 V ( po zmianie napięcia odniesienia )

  5. Napięcie histerezy znacznie odbiega od założonej wartości. Wynika to z niedokładności doboru elementów.

  6. Czas narastania odczytany z oscyloskopu wynosi tn = 0,048 ms. Na podstawie tego czasu można obliczyć graniczną częstotliwość pracy komparatora która wyniosła fg=20 kHz
