SPRAWOZDANIE Z 3. LABORATORIUM Z FIZYKI I
Z DNIA 28.10.1998 PT:

„POMIAR SZEROKOŚCI SZCZELINY ORAZ NIEPRZEZROCZYSTEGO PASKA NA PODSTAWIEZJAWISKA DYFRAKCJI ŚWIATŁA”

(22)

Podczas tego laboratorium mieliśmy za zadanie znaleźć szerokość włosa, sporządzić wykres natężenia promieniowania I w funkcji kąta ugięcia θ, oraz na tej podstawie obliczyć szerokość szczeliny dyfrakcyjnej. Wszystkie te zadania były oparte na zjawisku dyfrakcji i interferencji światła (w naszym przypadku lasera spójnego i monochromatycznego).

0x08 graphic

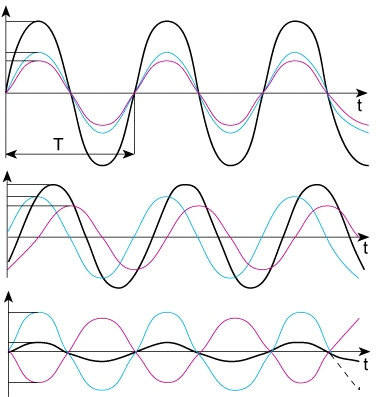

interferencja — wzajemne osłabianie się (niekiedy aż do całkowitego wygaszenia) lub
wzmacnianie 2 lub więcej fal (np. fal świetlnych — interferencja światła)
tej samej częstotliwości wskutek ich nakładania się; pierwszy przypadek
następuje, gdy fazy fal są przeciwne, drugi — gdy zgodne.

0x08 graphic

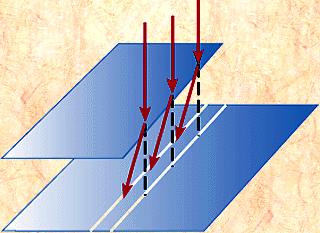

dyfrakcja — ugięcie fal, odchylanie się biegu promieni fal (np. świetlnych - dyfrakcja
światła) od prostoliniowości, zachodzące w pobliżu krawędzi ciał
nieprzezroczystych, a także na wąskich (w porównaniu z długością fali)
szczelinach.

0x08 graphic
Zjawiska te umożliwiają na wykonywanie pewnych pomiarów, tak jak w naszym przypadku pomiar szerokości włosa (co za pomocą tradycyjnych metod raczej nie jest wykonalne). Zadanie to polegało na ustawieniu włosa na linii źródło lasera - ekran (odległość włosa od ekranu: 1005mm) oraz korzystając z widma otrzymanego na ekranie i odpowiednich wzorów obliczeniu szukanej wielkości. Zostało tutaj użyte światło lasera dlatego, że jest ono monochromatyczne, spójne i o stałej określonej długości, co powoduje, że interferencje i dyfrakcje światła tego na włosie są niezmienne w czasie, co umożliwia obserwację prążków interferencyjnych, inaczej minimów, czyli miejsc, gdzie fale bliźniacze zachodzą na siebie redukując się (w przypadku lasera, do zera). Dzięki temu zjawisku można było wykonać podane wyżej zadania. Do obliczenia szerokości włosa wykorzystujemy istnienie tychże prążków, na podstawie wzoru:

gdzie:

a — szukana szerokość włosa

L — odległość włosa od ekranu (1005mm)

m — ilość minimów branych pod uwagę przy obliczeniach (7)

ym — odległość m-tego minimum do miejsca padania wiązki na ekran

λ — długość światła lasera (czerwone: 632,8 mm)

0x08 graphic
skąd wynika:

Czyli szerokość włosa wynosi 6,27*10-5m.

0x08 graphic

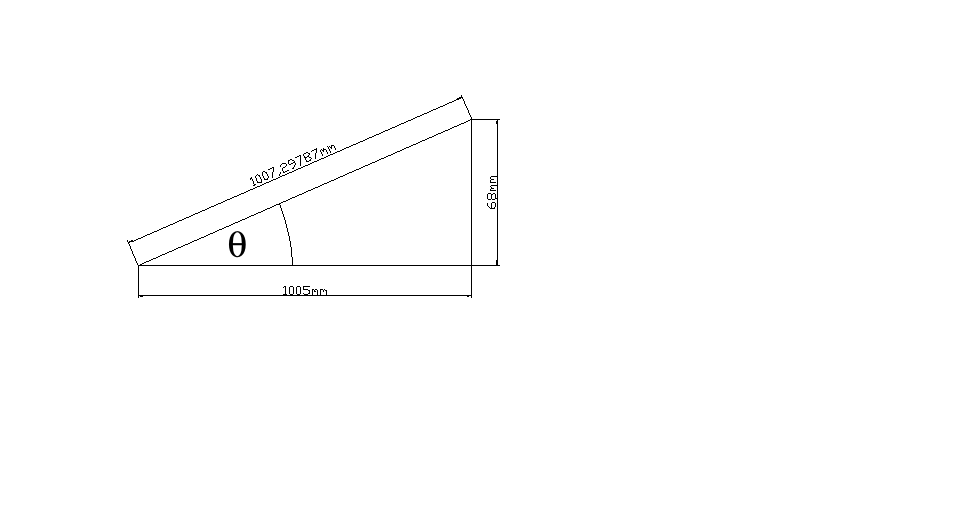

Drugim zadaniem było na 2 sposoby zmierzyć szerokość szczeliny dyfrakcyjnej. Pierwszy z nich polegał na znalezienie jej z zależności geometrycznych opartych na twierdzeniu Pitagorasa (skąd otrzymujemy przeciwprostokątną - odległość minimum od źródła dla m=15 y15=68mm).

0x08 graphic
Potem korzystając z funkcji trygonometrycznych i powyższej zależności wyznaczmy kąt ugięcia fali:

Następnie korzystając z odpowiedniego wzoru

0x08 graphic
obliczamy szukaną szerokość szczeliny dyfrakcyjnej.

0x08 graphic
0x08 graphic

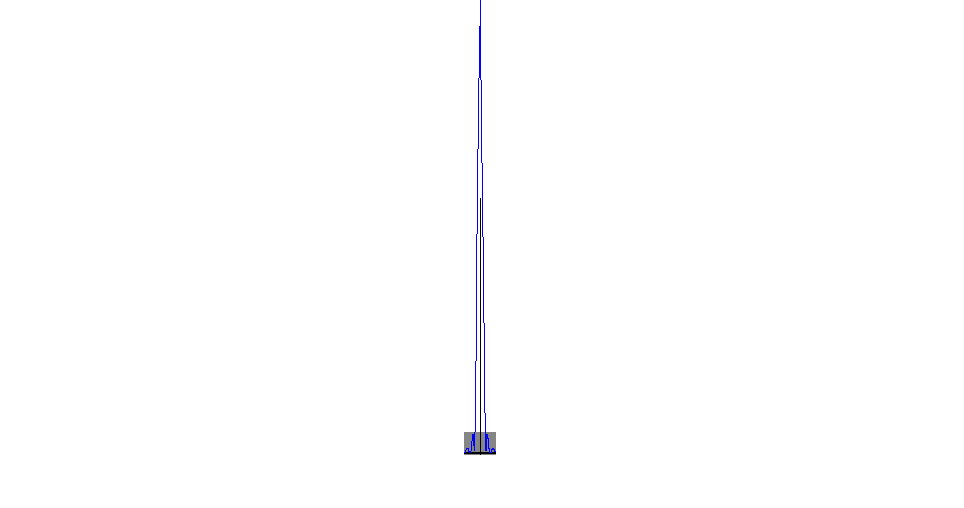

Druga metoda obliczenia tego wymiaru opiera się na wykresie zależności natężenia promieniowania I w funkcji kąta ugięcia θ (w załączeniu oraz po lewej stronie kartki). Sporządzony on został na podstawie pomiaru natężenia prądu i z odległości kolejnych minimów i maksimów dyfrakcyjnych od środka ekranu. Kąty ugięcia fali kolejnych maksimów i minimów obliczamy z prostej zależności w trójkącie prostokątnym:

gdzie

θm — kąt ugięcia fali dla m-tego minimum lub maksimum

ym — odległość m-tego minimum lub maksimum od środka ekranu

L — odległość szczeliny od ekranu

skąd wynikają odpowiednie wartości, gdzie odległości od środka ekranu są przeliczone z pewnych odczytów ze śruby mikrometrycznej poruszającej fotoelementem (fotodiodą):

Lp

MAKSIMA

MINIMA

Natężenie I z fotoelementu

odległość od środka

kąt odchylenia

Natężenie I z fotoelementu

odległość od środka

kąt odchylenia

1

1350 μA

0 mm

7,2 μA

4,34 mm

0,25º

2

55 μA

6,14 mm

0,35º

1 μA

8,64 mm

0,49º

3

14,4 μA

10,71 mm

0,61º

0,7 μA

12,79 mm

0,72º

0x08 graphic
Natężenia prądu dla minimów nigdy nie spadną do zera z dwóch powodów: braku zupełnej ciemności (oświetlenie zewnętrzne), oraz brak nieskończonej oporności dla fotokomórki. Przy założeniu L >> ym można powiedzieć, że:

0x08 graphic
czyli:

gdzie

m — nr kolejnego minimum (1 ≤ m ≤ 3)

am — m-ty wynik obliczeń szerokości szczeliny

λ — długość fali światła emitowanego przez laser

θm — kąt ugięcia m-tego minimum.

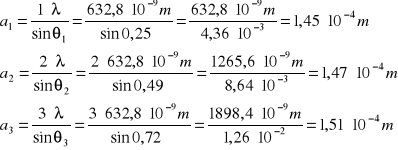

skąd:

0x08 graphic

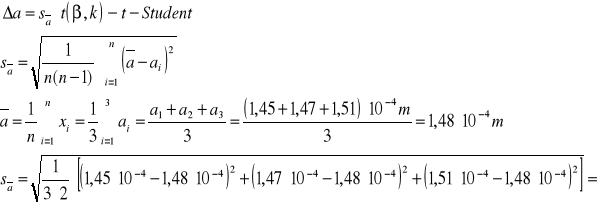

Z tych wyników należy teraz wyciągnąć średnią arytmetyczną, a potem wyliczyć błąd metodą średniego błędu kwadratowego wartości sumy z uwzględnieniem rozkładu t-Studenta przy stopniu ufności β=0,95, oraz n=3, k=n-1=2.

0x08 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic
