1. Roboty ziemne

Długość boku kwadratu siatki niwelacyjnej a 35 [m]

Rzędna projektowanej niwelety H_n 81,2 [m.n.p.m.]

Rzędna niwelety po zdjęciu warstwy roślinnej H_n- H_s 80,9 [m.n.p.m.]

Kategoria gruntu H_h II

Grubość warstwy roślinnej 0,35 [m]

Odległość do zwałki/ukopu 10 [km]

1. Obliczenia dotyczące robót ziemnych

1. Obliczenie objętości warstwy roślinnej (humusu)

V_h = P_p ∙ h_h [m³]

V_h - objętość warstwy roślinnej

P_p - pole powierzchni działki

h_h - grubość warstwy roślinnej (humusu)

P_p = n ∙ a²

A - bok kwadratu a = 35 [m]

n - ilość kwadratów n = 4 ∙ 5 = 20

P_p = 20 ∙ 35² = 24500 [m²]

V_h = 24500 ∙ 0,35 = 8575 [m³]

2. Obliczenia objętości robót niwelacyjnych sposobem kwadratów

V_n = a² ∙ (H_n - h_s), gdzie:

V_n - objętość nasypu [m³]

a - bok kwadratu siatki niwelacyjnej [m]

H_n - rzędna niwelety

h_s - średnia rzędna terenu

V_w = a² ∙ (h_n - H_s), gdzie:

V_n - objętość wykopu [m³]

a - bok kwadratu siatki niwelacyjnej [m]

h_s - średnia rzędna terenu

H_n - rzędna niwelety

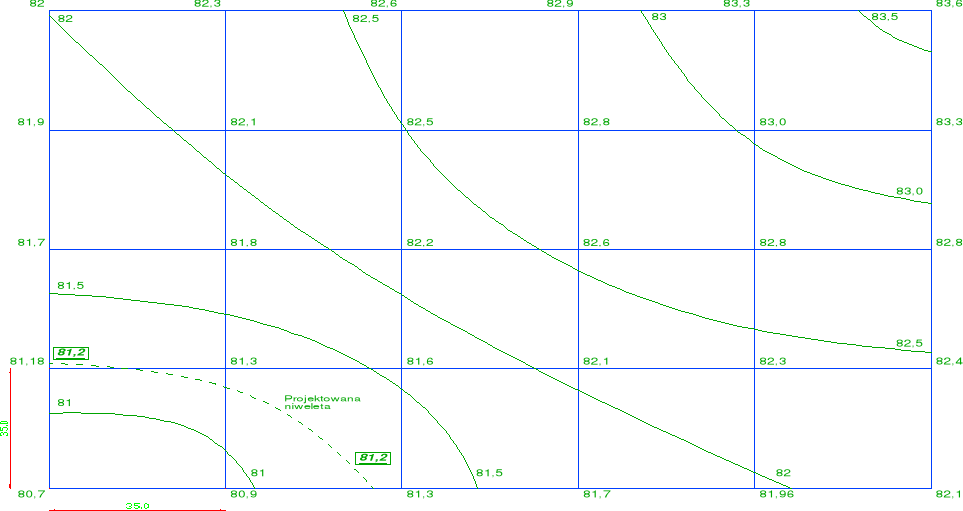

PLAN WARSTWICOWY UKSZTAŁTOWANIA TERENU

2. Obliczenia ilości mas ziemnych dla każdego kwadratu siatki niwelacyjnej

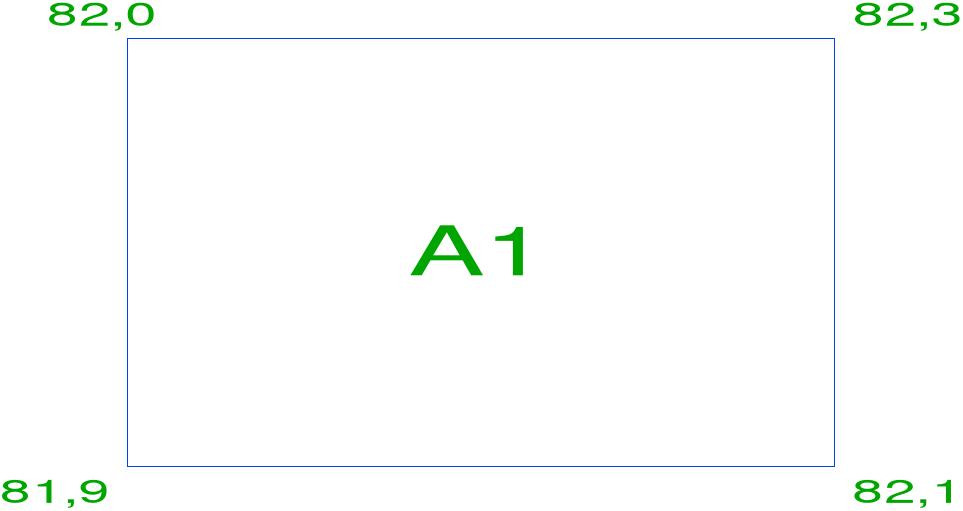

A1

Wykop

H_s =
82,075 [m.n.p.m]

H_w - średnia rzędna wykopu dla A1 po zdjęciu warstwy roślinnej

H_w = h_s - H_h = 82,075 - 0,35 = 81,73 [m.n.p.m.]

V_w - objętość wykopu dla kwadratu A1

V_w =
1071,88 [m³]

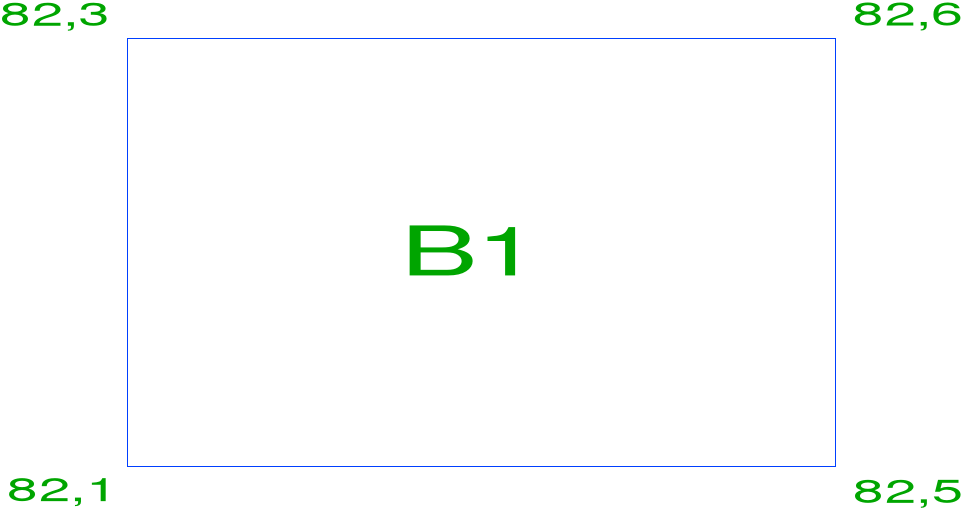

B1

Wykop

H_s =
82,38 [m.n.p.m]

H_w - średnia rzędna wykopu dla B1 po zdjęciu warstwy roślinnej

H_w = h_s - H_h = 82,38 - 0,35 = 82,03 [m.n.p.m.]

V_w - objętość wykopu dla kwadratu B1

V_w =
1439,38 [m³]

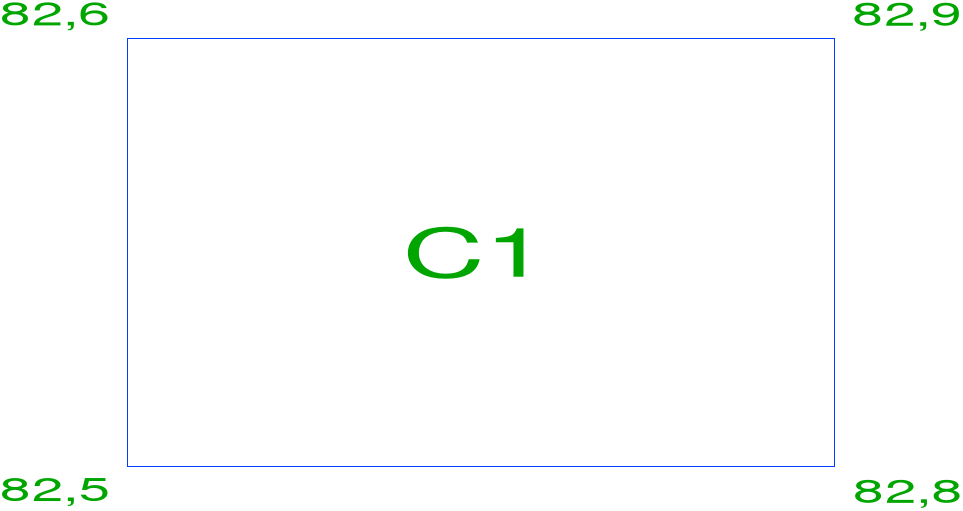

C1

Wykop

H_s =
82,7 [m.n.p.m]

H_w - średnia rzędna wykopu dla C1 po zdjęciu warstwy roślinnej

H_w = h_s - H_h = 82,7 - 0,35 = 82,35 [m.n.p.m.]

V_w - objętość wykopu dla kwadratu C1

V_w =
1837,5 [m³]

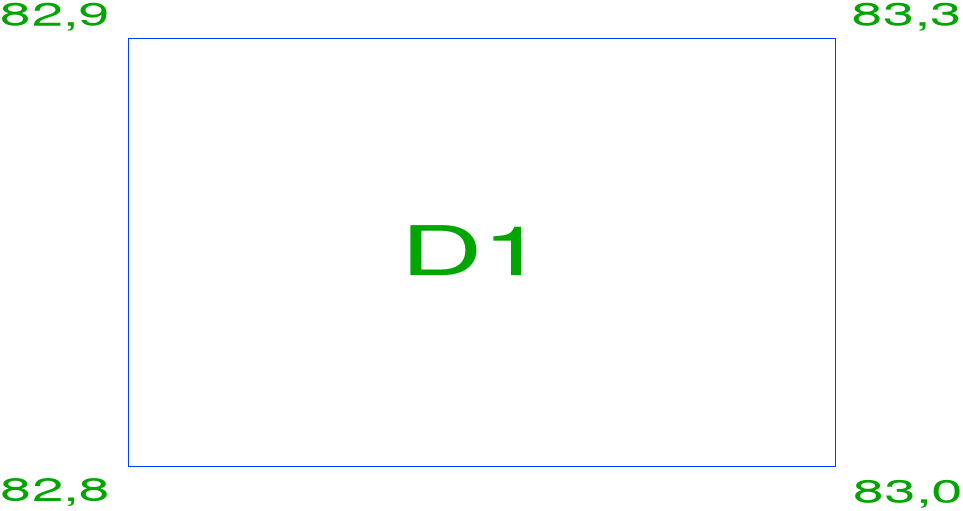

D1

Wykop

H_s =
83 [m.n.p.m]

H_w - średnia rzędna wykopu dla D1 po zdjęciu warstwy roślinnej

H_w = h_s - H_h = 83 - 0,35 = 82,65 [m.n.p.m.]

V_w - objętość wykopu dla kwadratu D1

V_w =
2205 [m³]

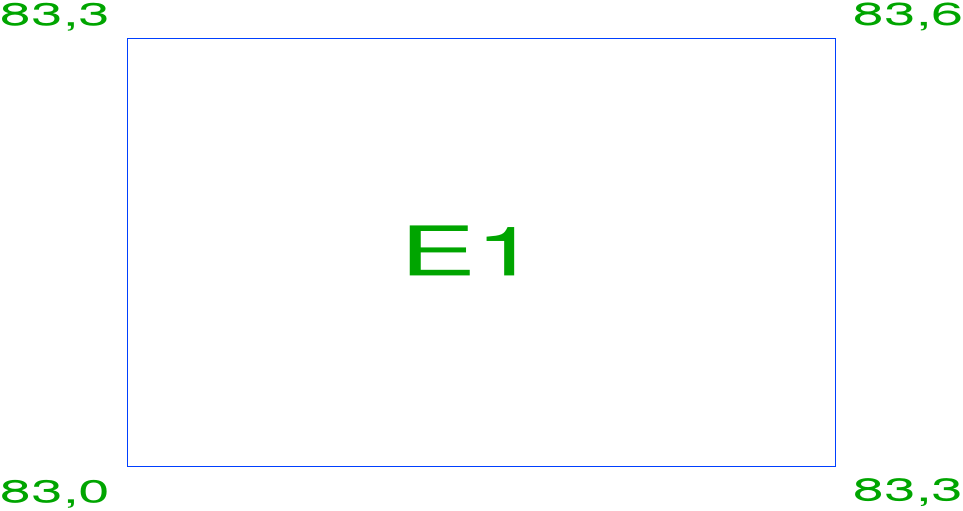

E1

Wykop

H_s =
83,3 [m.n.p.m]

H_w - średnia rzędna wykopu dla E1 po zdjęciu warstwy roślinnej

H_w = h_s - H_h = 83,3 - 0,35 = 82,95 [m.n.p.m.]

V_w - objętość wykopu dla kwadratu E1

V_w =
2572,5 [m³]

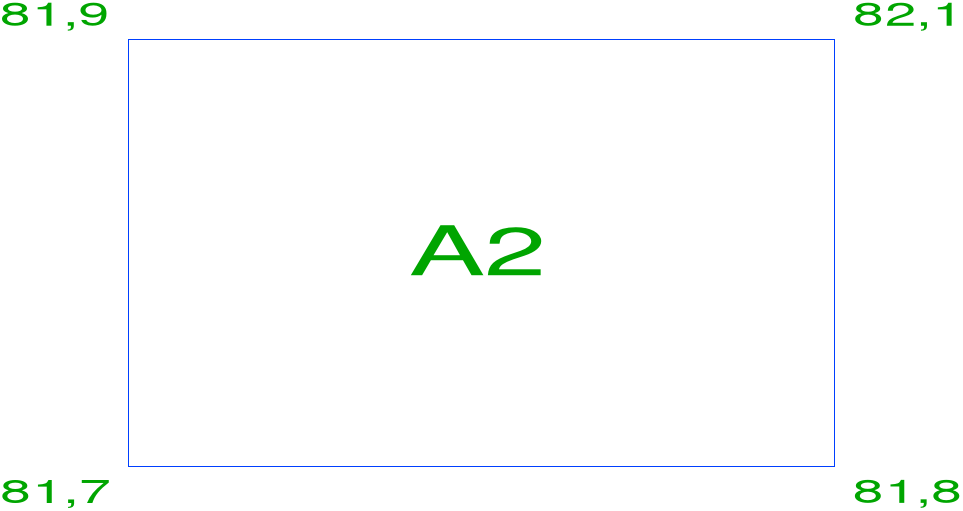

A2

Wykop

H_s =
81,88 [m.n.p.m]

H_w - średnia rzędna wykopu dla A2 po zdjęciu warstwy roślinnej

H_w = h_s - H_h = 81,88 - 0,35 = 82,53 [m.n.p.m.]

V_w - objętość wykopu dla kwadratu A2

V_w =
826,88 [m³]

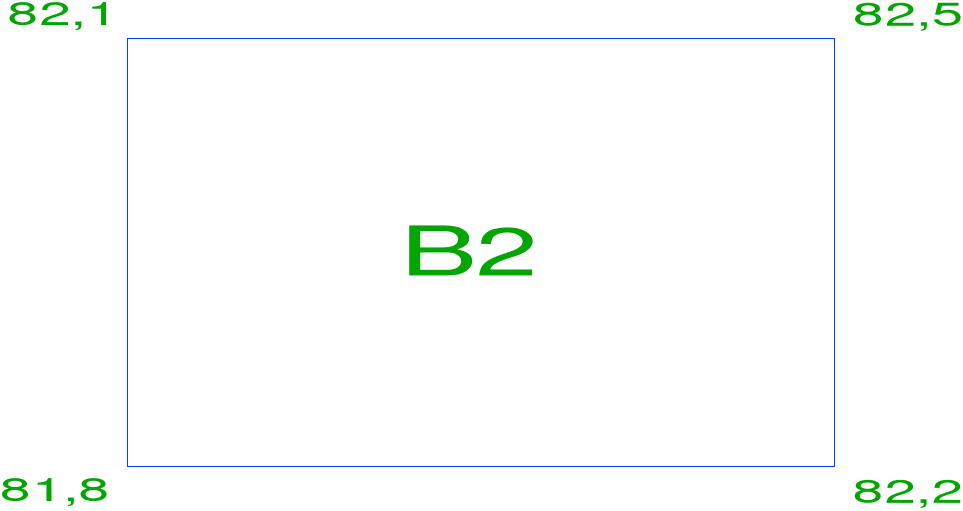

B2

Wykop

H_s =
82,15 [m.n.p.m]

H_w - średnia rzędna wykopu dla B2 po zdjęciu warstwy roślinnej

H_w = h_s - H_h = 82,15 - 0,35 = 81,88 [m.n.p.m.]

V_w - objętość wykopu dla kwadratu B2

V_w =
1163,75 [m³]

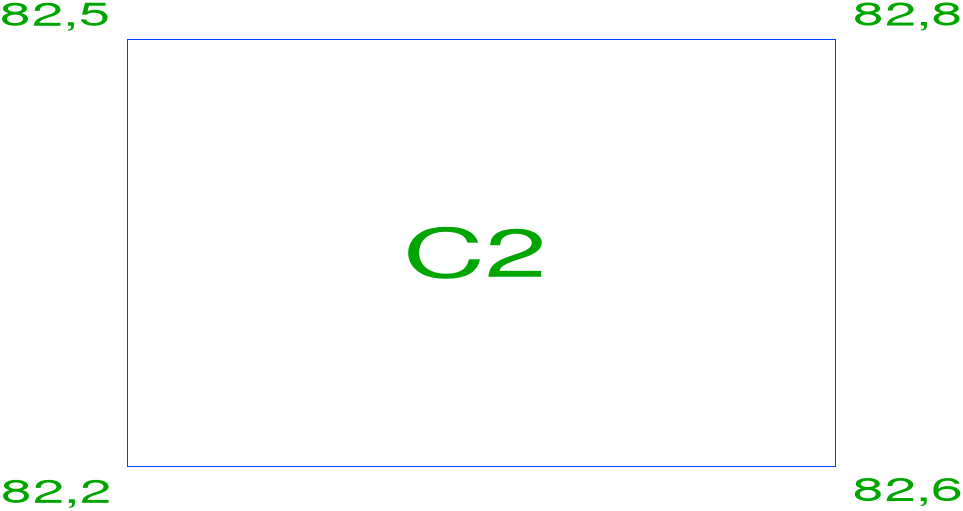

C2

Wykop

H_s =
82,15 [m.n.p.m]

H_w - średnia rzędna wykopu dla C2 po zdjęciu warstwy roślinnej

H_w = h_s - H_h = 82,15 - 0,35 = 81,8 [m.n.p.m.]

V_w - objętość wykopu dla kwadratu C2

V_w =
1531,25 [m³]

D2

Wykop

H_s =
82,8 [m.n.p.m]

H_w - średnia rzędna wykopu dla D2 po zdjęciu warstwy roślinnej

H_w = h_s - H_h = 82,8 - 0,35 = 81,45 [m.n.p.m.]

V_w - objętość wykopu dla kwadratu D2

V_w =
1960 [m³]

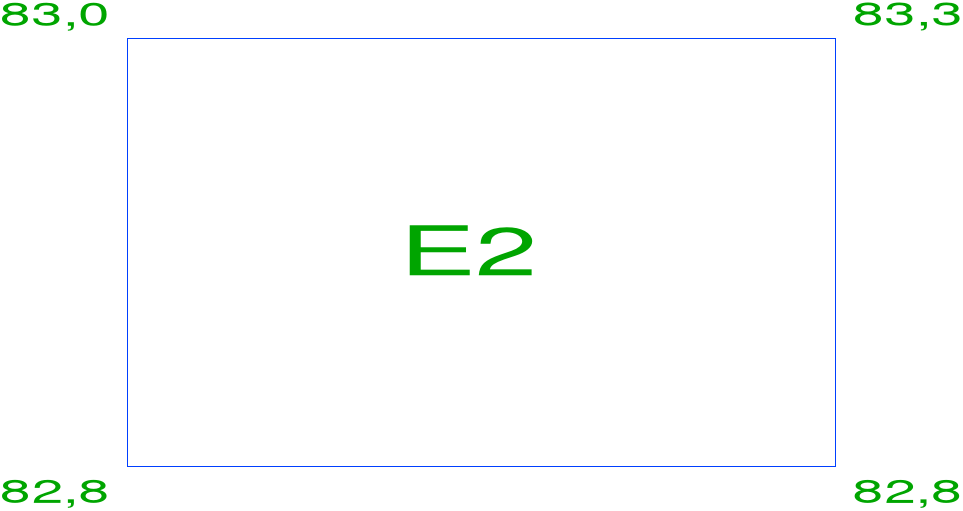

E2

Wykop

H_s =
82,98 [m.n.p.m]

H_w - średnia rzędna wykopu dla E2 po zdjęciu warstwy roślinnej

H_w = h_s - H_h = 82,98 - 0,35 = 81,63 [m.n.p.m.]

V_w - objętość wykopu dla kwadratu E2

V_w =
2174,38 [m³]

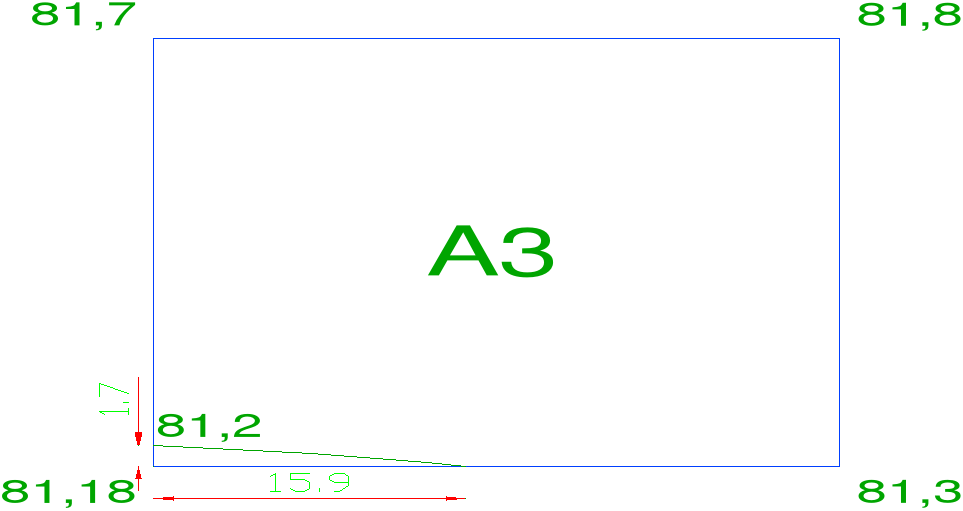

A3

Wykop

H_sw =
81,44 [m.n.p.m]

H_w - średnia rzędna wykopu dla A3 po zdjęciu warstwy roślinnej

H_w = h_s - H_h = 82,44 - 0,35 = 81,09 [m.n.p.m.]

V_w - objętość wykopu dla kwadratu A3

V_w =
290,71[m³]

Nasyp

H_sn =
81,19 [m.n.p.m]

H_n - średnia rzędna nasypu dla A3 po zdjęciu warstwy roślinnej

H_w = h_s - H_h = 81,19 - 0,35 = 80,84 [m.n.p.m.]

V_n - objętość nasypu dla kwadratu A3

V_w =
0,136[m³]

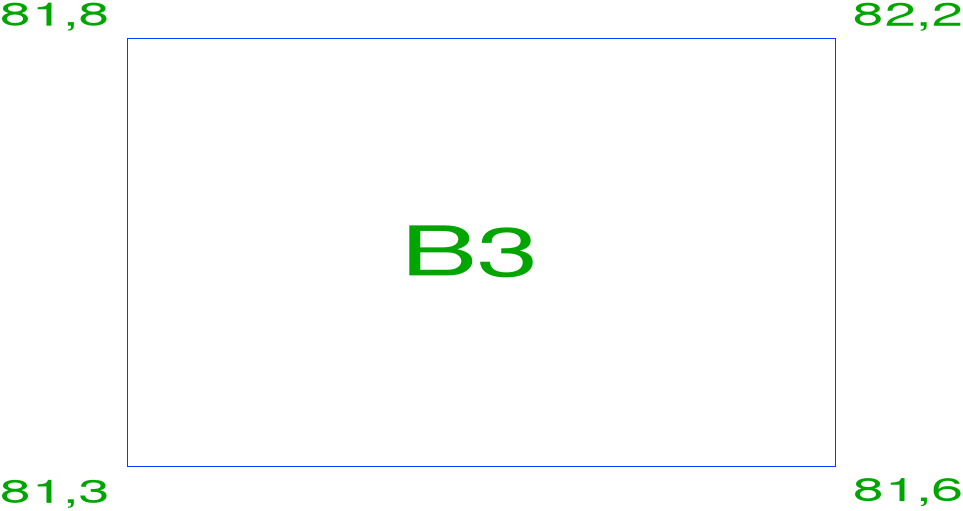

B3

Wykop

H_s =
81,73 [m.n.p.m]

H_w - średnia rzędna wykopu dla B3 po zdjęciu warstwy roślinnej

H_w = h_s - H_h = 81,73 - 0,35 = 81,38 [m.n.p.m.]

V_w - objętość wykopu dla kwadratu B3

V_w =
643,13 [m³]

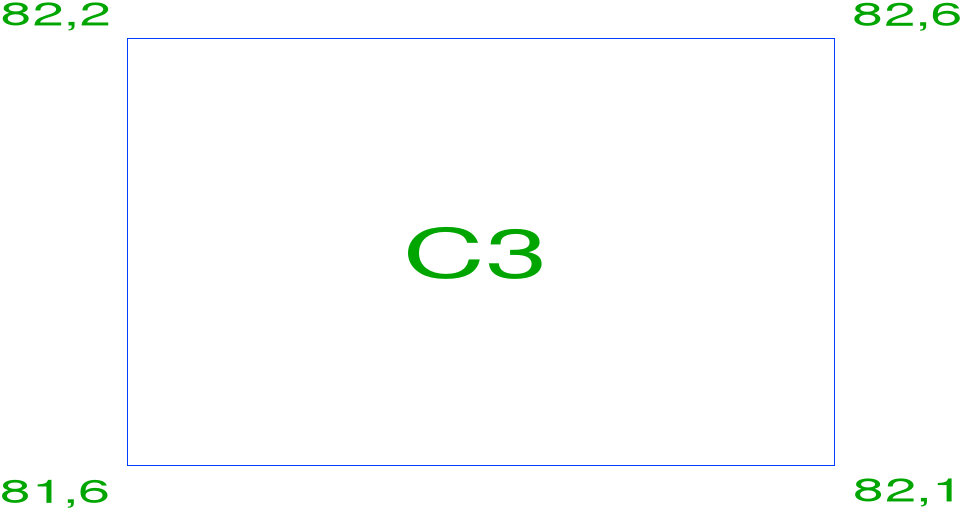

C3

Wykop

H_s =
82,13 [m.n.p.m]

H_w - średnia rzędna wykopu dla C3 po zdjęciu warstwy roślinnej

H_w = h_s - H_h = 81,83 - 0,35 = 81,78 [m.n.p.m.]

V_w - objętość wykopu dla kwadratu C3

V_w =
1133,13 [m³]

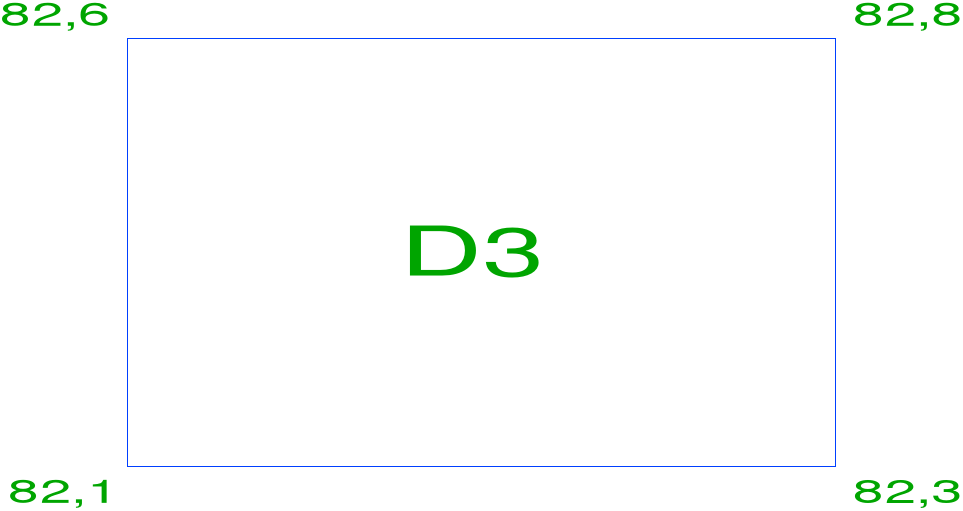

D3

Wykop

H_s =
82,45 [m.n.p.m]

H_w - średnia rzędna wykopu dla D3 po zdjęciu warstwy roślinnej

H_w = h_s - H_h = 82,45 - 0,35 = 82,1 [m.n.p.m.]

V_w - objętość wykopu dla kwadratu D3

V_w =
1531,25 [m³]

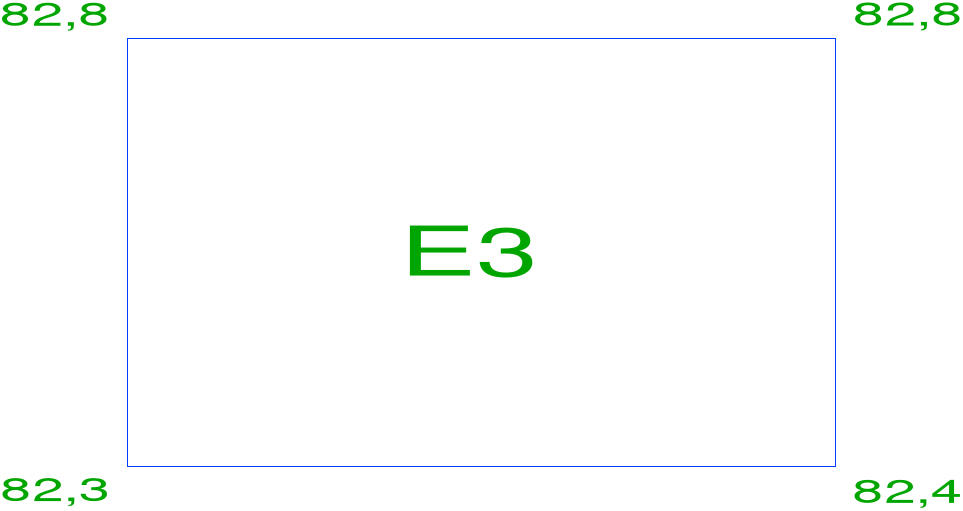

E3

Wykop

H_s =
82,58 [m.n.p.m]

H_w - średnia rzędna wykopu dla E3 po zdjęciu warstwy roślinnej

H_w = h_s - H_h = 82,58 - 0,35 = 82,23 [m.n.p.m.]

V_w - objętość wykopu dla kwadratu E3

V_w =
1684,38 [m³]

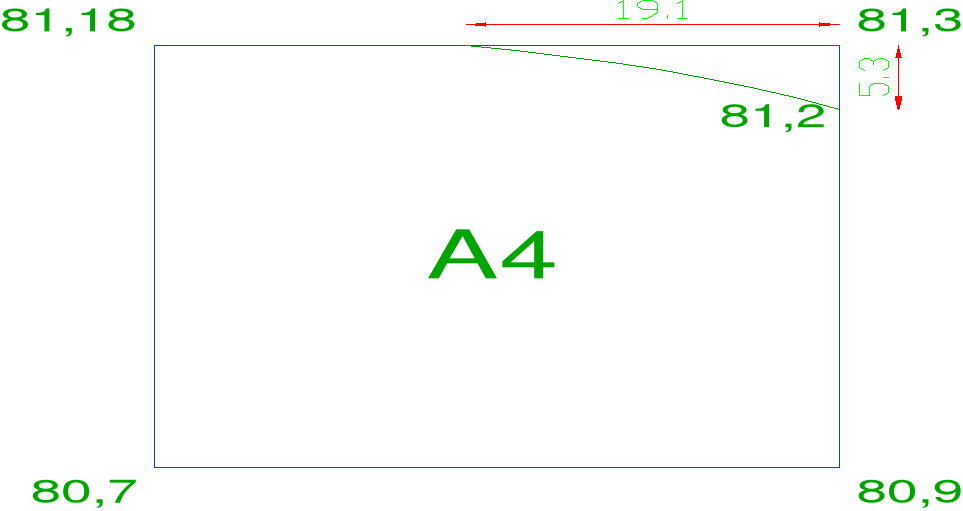

A4

Wykop

H_sw =
81,23 [m.n.p.m]

H_w - średnia rzędna wykopu dla A4 po zdjęciu warstwy roślinnej

H_w = h_s - H_h = 81,23 - 0,35 = 80,88 [m.n.p.m.]

V_w - objętość wykopu dla kwadratu A4

V_w =
1,68[m³]

Nasyp

H_sw =
81,04 [m.n.p.m]

H_s - średnia rzędna nasypu dla A4 po zdjęciu warstwy roślinnej

H_w = h_s - H_h = 82,44 - 0,35 = 81,09 [m.n.p.m.]

V_s - objętość nasypu dla kwadratu A4

V_s =
192,64 [m³]

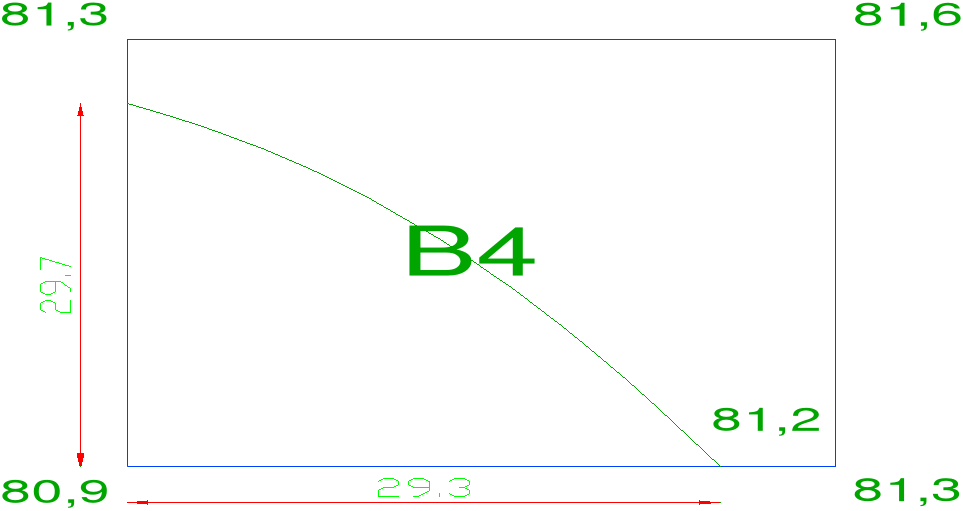

B4

Wykop

H_sw =
81,32[m.n.p.m]

H_w - średnia rzędna wykopu dla B4 po zdjęciu warstwy roślinnej

H_w = h_s - H_h = 81,32 - 0,35 = 80,97 [m.n.p.m.]

V_w - objętość wykopu dla kwadratu A4

V_w =
95,32[m³]

Nasyp

H_sn =
81,1 [m.n.p.m]

H_s - średnia rzędna nasypu dla B4 po zdjęciu warstwy roślinnej

H_w = h_s - H_h = 81,1 - 0,35 = 80,75 [m.n.p.m.]

V_s - objętość nasypu dla kwadratu A3

V_s =
43,07 [m³]

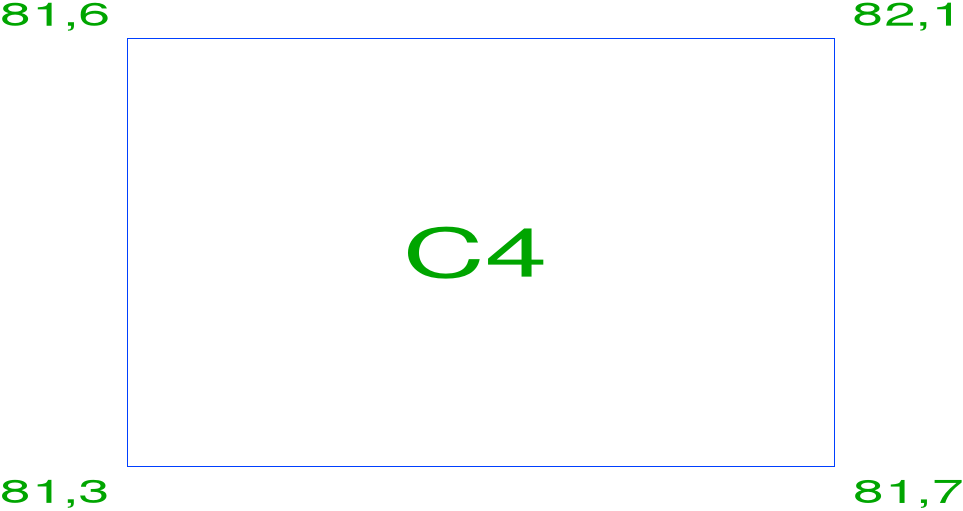

C4

Wykop

H_s =
81,68 [m.n.p.m]

H_w - średnia rzędna wykopu dla C4 po zdjęciu warstwy roślinnej

H_w = h_s - H_h = 81,68 - 0,35 = 81,33 [m.n.p.m.]

V_w - objętość wykopu dla kwadratu C4

V_w =
581,88 [m³]

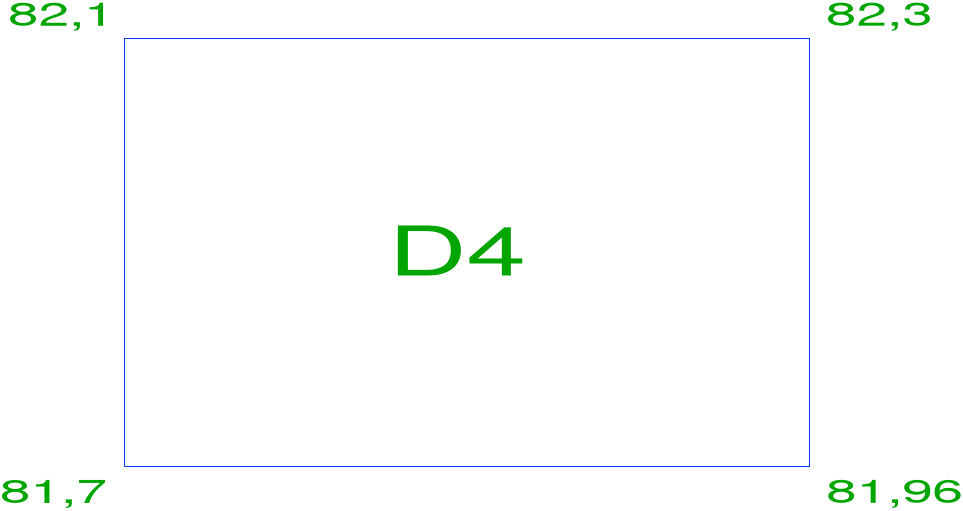

D4

Wykop

H_s =
82,02 [m.n.p.m]

H_w - średnia rzędna wykopu dla D3 po zdjęciu warstwy roślinnej

H_w = h_s - H_h = 82,02 - 0,35 = 81,67 [m.n.p.m.]

V_w - objętość wykopu dla kwadratu D3

V_w =
1004,63 [m³]

E4

Wykop

H_s =
82,2 [m.n.p.m]

H_w - średnia rzędna wykopu dla E4 po zdjęciu warstwy roślinnej

H_w = h_s - H_h = 82,2 - 0,35 = 81,85 [m.n.p.m.]

V_w - objętość wykopu dla kwadratu E4

V_w =
1225 [m³]

Rodzaj roboty	Etap	Wykop	Ukop	Nasyp	Odkład	Zwałka
1.Warstwa roślinna [m^3]	ETAP I	24500,00			24500,00
2.Niwelacja bezpośrednia [m^3]			24973,49		235,84
3.Przywóz ziemi [m^3]					24737,64
4.Wykop pod obiekt [m^3]
RAZEM [m^3]
5. Obsypanie fundamentów [m^3]	ETAP II
6.Rozłożenie warstwy roślinnej [m^3]
RAZEM [m^3]

---
