1. Rozciąganie i ściskanie Podstawowe zależności.

Prawo Hooke'a:σ = εE, λ = Pl/EA, λ-wydłużenie P-siła, E-moduł Younga, l-dł.pręta, σ-nap.rozciąg A-pole przekroju poprzecznego.

D: Wydłużenie λ jest wprost proporcjonalne do siły działającej P i długości l pręta, a odwrotnie proporcjonalne do modułu Younga E oraz do pola przekroju poprzecznego pręta.

Wydłużenie jakie przybiera jednostka długości pręta nazywamy wydłużeniem jednostkowym lub wydłużeniem względnym ε - ε = λ /l.

Można powiedzieć że jest to iloraz naprężenia rozciągającego przez moduł Younga - ε = σ /E.

Te same wzory dotyczą ściskania.

Współczynnik proporcjonalności ν zmian wymiarów poprzecznych w stosunku do podłużnych nazywamy liczbą Poissona.

2. Rozciąganie - obliczenia wytrzymałościowe

σdopnieb n>1-wsp.bezpieczeństwa(pewności)

σdop = σnieb /n, σ =N/A, σ < σdop

1)Obliczenia sprawdzające:

Dane: N,A, σdop, σnieb; σnieb /σ = n

2)Obliczenia obciążenia dopuszczalnego:

Dane: A, σdop; Ndop = Aσdop

3)Wyznaczenie rozmiaru przekroju poprzecz.:

Dane: N, σdop; A = N /σdop

Odkształcenia i nap. wywołane zmianą temp.:

1)Średni wsp. rozszerzalności liniowej:

α1,2 =(1/lo)[(l2 - l1)/(t2 - t1)]

lo -dł.w temp. 0oC; t2,t1 -temp.; l2,l1 -dł.prętów

w poszczególnych temp.,

Δl = l2 - l1, Δt = t2 - t1, α1,2 =(1/lo)( Δl /Δt)

2)Wsp.rozszerzalności liniowej w temp. t:

dt = (1/lo)lim(Δl /Δt) = (1/lo)(dl /dt) [1/K]

zakł. dt =α, α=12⋅10-6 [1/K] -dla stali

l2 - l1 = αlo(t2 - t1)

3. Wykresy rozciągania. Statyczna próba rozciągania. Próba polega na poddaniu odpowiednio ukształtowanej próbki działaniu siły rozciągającej w kierunku osiowym aż do jej zerwania. Przy próbie stat. Obciążenie wolno narasta z określoną prędkością. Próbę przeprowadza się na maszynach zwanych zrywarkami. Próbki posiadają część pomiarową o stałym przekroju i są zakończone główkami o zwiększonych wymiarach. Z pomiarów odkształceń na powierzchni ciała można wnioskować o odkształceniach wewnątrz ciała a z pomiarów całkowitej siły można wyliczyć naprężenia istniejące wewnątrz próbki. Próba rozciągania jest podstawową próbą wytrzymałościową

do - średnica początkowa próbki

du - średnica końcowa próbki

L=Lu-Lo [mm] - bezwzględne wydłużenie próbki

Ap=L/Lo 100% - względne wydłużenie próbki proporcjonalnej po zerwaniu

z=[do2-du2)/dr2]100% - względne przewężenie próbki okrągłej

Re=Fe/So [Mpa] - wyraźna granica sprężystości

RuFu/So[MPa] -naprężenie rozrywające

RmFm/So [MPa] - wytrzymałość na rozciąganie

4. Charakterystyka geometryczna figur płaskich.

a) momenty statyczne [m3]

0x01 graphic

b) rodek ciężkości [m]

0x01 graphic

c) momenty bezwładności [m4]

0x01 graphic

d)moment dewiacji (zboczenia)[m4]

0x01 graphic

e)promień bezwładności [m]

0x01 graphic

5. Główne centralne momenty bezwładności. Twierdzenie Steinera.

Moment bezwładności Io figury płaskiej względem ustalonego punktu 0, zwanego biegunem, definiuje się jako 0x01 graphic

gdzie ρ jest odległością elementu powierzchni o polu dA od punktu 0 (biegunowy mom. bezw.).

Moment bezwł. Il względem prostej l określamy wzorem 0x01 graphic
gdzie r jest odległością elem. powierzchni dA od danej prostej czy osi.

Moment bezwładności biegunowy figury płaskiej względem początku układu prostokątnego równa się sumie momentów bezwładności względem dwu osi układu leżących w w płaszczyźnie figury Io = Ix + Iy.

Wyrażenie określające moment bezwł. Il można przedstawić w postaci iloczynu Il = Ai2, gdzie A pole figury płaskiej, zaś i wielkość nazwana promieniem bezwładności figury płaskiej 0x01 graphic
.

W prostokątnym układzie współ. wprowadza się pojęcie momentu zboczenia (dewiacji)

0x01 graphic
(wartości mogą + lub - ).

Moment bezwł. lub moment zboczenia złożonej figury płaskiej równa się sumie momentów bezwł. lub momentów zboczenia figur składowych.

Przesuńmy prostokątny układ osi w stosunku do pierwotnie przyjętego 0,x,y o składowe przesunięcia a,b. W ten sposób uzyskuje się nowy układ osi Ω,ξ,η.

Iη = Ix + Ab2, Iξ = Iy + Aa2 , Iξη = Ixy + Aab

Wzory te wyrażają tw. STEINERA.

Moment bezwł. figury płaskiej względem osi odległej od środka ciężkości o a jest równy momentowi bezwł. względem osi równoległej przechodzącej przez środek ciężkości, zwiększonemu o iloczyn całej powierzchni figury przez kwadrat odległości a.

Moment zboczenia figury płaskiej względem układu osi o początku przesuniętym względem środka ciężkości figury o a i b jest równy momentowi zboczenia dla układu o osiach równoległych i początku w środku ciężkości, zwiększonemu o iloczyn powierzchni figury płaskiej i obydwu składowych przesunięcia.

OBRÓT: Obróćmy prostokątny układ osi względem pierwotnie przyjętego 0,x,y o kąt ϕ. Uzyskujemy układ osi Ω,ξ,η, przy czym Ω ≡ 0.

Iη = 1/2(Ix + Iy) + 1/2(Ix - Iy)cos2ϕ - Ixysin2ϕ

Iξ = 1/2(Ix + Iy) - 1/2(Ix - Iy)cos2ϕ + Ixysin2ϕ

Iξη = 1/2(Ix - Iy)sin2ϕ - Ixycos2ϕ

Wzory te pozwalają wyznaczyć momenty bezwł. i moment zboczenia dla układu obróconego o dowolny kąt. Wyznaczamy takie położenie osi układu prostokątnego ϕo, dla którego moment zboczenia Iξη = 0. Osie te noszą nazwę głównych osi bezwładności. tg2ϕo = -2Ixy /(Ix - Iy)

Wartości momentów bezwł. względem głównych osi bezwł. wyznaczamy wstawiając w wyrażenia na Iη i Iξ­ wyznaczony kąt ϕo.

Dla każdej figury płaskiej i dla dowolnie przyjętego punktu jako początek układu można wyznaczyć taką orientację dwu osi prostopadłych, dla których moment zboczenia znika. Osie te nazywa się głównymi osiami bezwł. Moment bezwł. względem tych osi nazywa się głownymi momentami bezwł. (osiągają ekstremum). Oś symetrii figury płaskiej jest jej główną centralną osią bezwładności. Drugą główną centralną osią bezwładności jest oś prostopadła do osi symetrii i przechodząca przez środek ciężkości figury.

6. Skręcanie. Założenia. Podstawowe zależności.

-Stan naprężeń i odkształceń w prętach skręcanych o przekroju kołowym.

1)Związki geometryczne:

Zakładamy płaskość przekroju i że przemieszczenia są małe γ = ρ(dρ/dx), γ -odkształcenie poprzeczne

2)Związki fizyczne:

γ = τ /G, G -moduł sprężystości poprzecznej (Kirchoffa), τ /G = ρ(dρ/dx)

3)Warunek równowagi:

0x01 graphic
,0x01 graphic
,0x01 graphic

0x01 graphic

τ = (MS/I0 )*ρ - wzór ten pozwala wyznaczyć naprężenie w skręcanym pręcie.

-Prawo Hooke'a dla prętów skręcanych.

Warunki fizyczne określa określa prawo Hooke'a.

0x01 graphic

występują w przekroju naprężenia styczne mające wartości proporcjonalne do promienia ρ i skierowane są do nich prostopadle

.

7. Wytrzymałość na skręcanie.

Warunek wytrzymałości: σred≤σdop

W celu wyznaczenia σred należy posłużyć się jedną z hipotez wytężenia, σred = τ*31/2 a stąd τ ≤τdop

ρ = r, τ = τmax → τmax = Msr /Io

Wo = Io /r -wskażnik wytrz. na skręcanie

τmax = Ms /Wo, τmax = Ms /Wo ≤ τdop

-Równania różniczkowe przemieszczeń kątowych.

dϕ /dx = Ms /GIo →dϕ = (Ms /Gio)dx →

0x01 graphic
0x01 graphic

Kąt skręcania: ϕ = Msl/GIo

Warunek sztywności: ϕ = Msl /Gio<= ϕdop

ϕo = (180o/Π)(Msl /GIo)

8.Zginanie proste prętów Założenia podstawowe zależności.

Naprężenia i odkształcenia w pręcie równomiernie zginanym.

0x01 graphic

T - siła poprzeczna

Mg - moment gn*cy

Warstwa obojętna składa się z włókien, które nie zmieniaj* swojej długości.

1.Zakładamy płaskość przekroju

2.Zakładamy że w tej belce wyst*pi warstwa obojetna i powierzchnia obojętna jest prostopadła do działania momentu gn*cego.

3.Kierunek wektora momentu gn*cego jest zgodny z kierunkiem osi obojętnej.

4.W przekrojach poprzecznych występuj* tylko naprężenia normalne.

1.Zwi*zki geometryczne

0x01 graphic

2.Zwi*zki fizyczne

0x01 graphic

3.Warunki równowagi

0x01 graphic

9. Wytrzymałość na zginanie

0x01 graphic

-zginanie prętów z materiału sprężysto-plastycznego

Mg' - uplastycznienie całego przekroju (moment graniczny)

W' - wskaźnik wytrzymałości na zginanie plastyczne σ'=Mg'/W'

.10. Równanie różniczkowe osi ugiętej.

0x01 graphic
-

12. Naprężenia w punkcie zależne od orientacji punktu.

Wartość napr. w punkcie dowolnego przekroju ( równanie w postaci wektorowej) wynosi:

Pu = Px l + Py m + Pz n

l, m, n- cosinusy kierunkowe normalnej n

Składowe naprężenia:

0x01 graphic

Naprężenie normalne wynosi 0x01 graphic

13. Składowe tensora stanu naprężenia.

S=SK+SD SK- tensor kulisty

SD- dewiator

0x01 graphic

14. Równania równowagi stanu naprężenia.

Układając równania równowagi rozpatrujemy punkt obciążony siłami zewnętrznymi o wartościach x,y,z, oraz punkt w odległości nieskończenie małej od poprzedniego. Naprężenia składowe rozwijamy w szereg Taylora i po uproszczeniu otrzymamy: 0x01 graphic

15. Naprężenia główne i kierunki główne w ogólnym stanie naprężenia

Kierunki główne: określone przez oś u dla którego naprężenie styczne jest równe 0. Wtedy napr. normalne jest napr. całkowitym i nazywamy je napr. głównym

Płaszczyzna główna: pł. na której występuje naprężenie główne.

Na kierunku głównym zachodzi zależność

Pux = σ l ; Puy = σ m ; Puz = σ n

Równanie sekularne : σ32s1+σs2-s3 = 0 ; do wyznacznia naprężeń głównych σ12> σ3

0x01 graphic

Niezmienniki stanu naprężenia: kier. główne, napr. główne, współczynniki s1, s2 , s3

16. Szczególne przypadki stanu naprężenia

1.Przestrzenne nierównomierne rozciąganie: 0x01 graphic

σ u=σ -> naprężenie normalne na dowolnej płaszczyźnie niezależne od orientacji.

Naprężenie całkowite Pu=σ , wtedy τu=0 napr styczne

Koła Mohra to punkty.

2.Płaskie równomierne rozci*ganie

zał. σ12=σ>0 σ3=0

σu=σ - napr. normalne

τu=0 - napr. styczne

3.Jednoosiowe rozci*ganie

σ1=σ>0 σ23=0 σx=σ σy=0 τxy=0

Naprężenia dla dowolnie zorientowanej płaszczyzny wynosz*: 0x01 graphic

gdy: α=45° wtedy σρη=1/2σ

τρηρηmax=-1/2σ

4.Ścinanie

σ1=σ σ2=-σ σ3=0

Napr. dla dowolnej płaszczyzny

σρ=σ cos2α

ση=-σ cos2α

τρη=-σ sin2α

Dla α=45°⇒ τρηρηmax=-σ oraz σnρ=0

17.Płaski stan naprężenia: gdy σ1≠0, σ2≠0, σ3=0 Płaski stan napr. opisany jest 3 składowymi σx , σy , τxyyx

Równanie sekularne (jest funkcją kwadratową) 0x01 graphic

18. Teoria stanu odkszatałcenia

Pręt obci*żony ulega przemieszczeniu (jego końce)

Przemieszczenia końców pręta rozwijamy w szereg Taylora: 0x01 graphic

u, u' przemieszczenie względem OX

v, v' przemieszczenie wzgledem OY

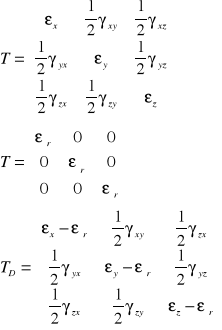

19. Tensor stanu odkształcenia

T=TK+TD

TK - tensor kulisty

TD - dewiator

0x01 graphic

20. Odkształcenie główne i kierunkowe główne

Kierunki główne - kierunki w których odkształcenia postaciowe s* równe 0 ( γ=0)

0x01 graphic
Dla każdego stanu odkształcenia można wyznaczyć 3 wzajemnie prostopadłe osie o kierunkach zwanych głównymi kierunkami stanu odkształcenia, dla których posunięcia będą równe zero.

Odkształcenia główne - odkształcenia εx, εy, εz na kierunkach głównych.

Niezmienniki stanu odkształcenia e1, e2, e3

ε3 - ε2e1 + e2 - e3 = 0

e1 = εx + εy + εz

e2 = εx εy + εyεz + εzεx - (1/4)(γ2xy + γ2yz + γ2zx )

e3 = εxεyεz + (1/4)( γxyγyzγzx ) - (1/4)( εxγ2yz + εyγ2zx + εzγ2xy)

21 . Uogólnione prawo Hooke'a.

-Uogólniony związek pomiędzy stanem naprężenia i odkształcenia.

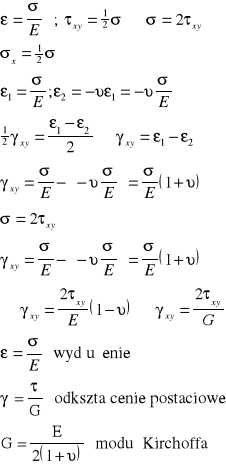

Określamy związki pomiędzy E, G i υ

0x01 graphic

-Stała materiałowa dla ciała izotropowego.

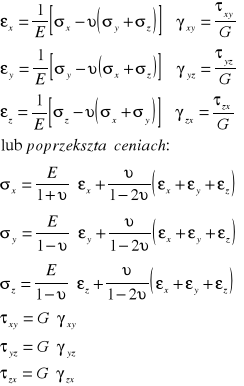

Dla materiałów izotropowych uogólnione prawo Hooke'a wygl*da następuj*co:

0x01 graphic

Kierunki główne stanu odkształcenia pokrywaj* się z kierunkami głównymi stanu naprężenia.

Stała Lame'go:

0x01 graphic

ν - liczba Poissona

G - moduł Kirchoffa

22. Moduł ściśliwości sprężystej

0x01 graphic

P=bśr/e - względna zmiana objętości

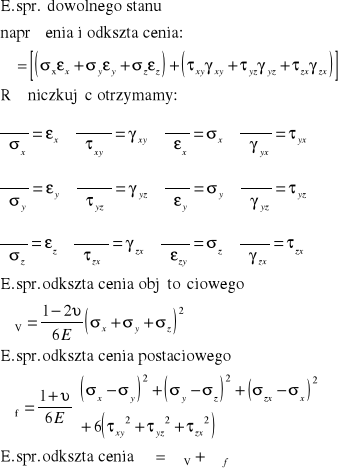

24. Energia sprężysta

Układ liniowo sprężysty Clapeyrona - zbiór połączonych ze sobą ciał odkształcalnych w których przemieszczenia są liniowymi funkcjami sił (i odwrotnie). Układ rzeczywisty może być traktowany jako liniowo-sprężysty (prawo Hooke'a);układ pozostaje w równowadze; przemieszczenia są małe i nie wpływają na warunki równowagi; tarcie można pominąć

0x01 graphic

25. Układy liniowo sprężyste

- Energia sprężysta:

L - praca wykonywana przez sily rozciągajace,

V - energia sprężysta.

dl=P⋅dλ dλ - wydłużenie

0x01 graphic

- Właściwa energia sprężysta - energia przypadająca na jedn.obj. - φ

0x01 graphic

- Energia sprężysta powstała w wyniku ścinania.

τ = G⋅γ - prawo Hooke'a

0x01 graphic

1. Rozciąganie (ściskanie):

b 0x01 graphic

2. Zginanie.

0x01 graphic

3. Skręcanie.

0x01 graphic

Energia sprężysta jednostki długości pręta jest równa polowie ilorazu kwadratu siły wewnętrznej podzielonej przez odpowiednią sztywność.

Twierdzenia ogólne o układzie liniowo-sprężystym.

Układ nazywamy liniowo - spręzystym jeżeli przemieszczenia poszczególnych punktów są liniową funkcją zadanego odkształcenia:

Δ=δ1P2P+ ... + δnPn

1.Układ Clapeyrona:

- materiał liniowo-sprężysty,

- siły w równowadze,

- brak tarcia,

- niewielkie przemieszczenie układu.

u­­111P12P+ ... + δ1iPi + ... δ1nPn

u­­221P22P+ ... + δ2iPi + ... δ2nPn

u­­nn1Pn2P+ ... + δniPi + ... δnnPn

ui=ΣδikPk=­δikPk

0x01 graphic
U=D⋅P /D-1

D-1⋅U=P

D-1=A

A⋅U=P

Pi=ai1U1+ai2U2+ ... ainUn

Pi=Σa­ikUk

-Energia sprężysta układu Clapeyrona

Li=1/2 Piui

L=1/2Σ Piui

Energia sprężysta ukł. liniowo-sprężystego będącego w równowadze jest równa połowie sumy iloczynów sił zewnetrznych i odpowiadających im przemieszczeń.

ui=Σσ­ikPk Pi=Σa­ikuk L=1/2Σ Σ a­ikuk ui

26. Twierdzenie Betti'ego i Maxwella

-Tw. Bettiego o wzajemności prac.Suma prac sił układu pierwszego (P­i) na odpowiadających im przemieszczeniach wywołanych siłami układu drugiego (Pk) jest równa sumie prac sil układu drugiego (Pk) na odpowiadających im przemieszczeniach wywołanych siłami układu pierwszego (Pi).

0x01 graphic

-Tw. Maxwella o wzajemności przemieszczeń.Jeżeli na układ liniowo-sprężysty działają równe co do modułu uogólnione siły to przemieszczenie odpowiadające pierwszej lecz wywołane przez drugą równe jest przemieszczeniu odpowiadającemu drugiej lecz spowodowane siłą pierwszą.

uik=uki

27. Twierdzenie Castigliano i Menabrea - Castigliano

-Tw. Castigliano i jego zast. w obliczaniu przemieszczeń. Pochodna cząstkowa energii sprężystej całego układu liniowo - sprężystego względem jednej z niezależnie działających sil jest równa odpowiadającemu tej sile przemieszczeniu.

0x01 graphic

-Zasada Menabrea - Castigliano i jej zastosowanie.

Pochodna energii potencjalnej (sprężystej) względem wielkości statycznie niewyznaczalnej jest równa zeru. 0x01 graphic

28. Metoda Maxwella-Mohra

Twierdzenie Maxwella-Mohra i jego zastosowanie.

Zakładamy fikcyjną siłę (jeżeli wyznzczamy ugięcie w punkcie gdzie nie ma sił)

0x01 graphic

Układ obciążamy dodatkową siłą F w punkcie, gdzie chcemy wyznaczyć przemieszczenie a innych sił nie uwzględniamy.

0x01 graphic

29. Wytężenie materiału. Hipotezy wytężeniowe

Pojęcie wytężenia materiału.

Ogół zmian w stanie fizycznym ciała prowadzący do powstania trwałych odkształceń i zniszczenia spójności określono jako wytężenie. Stawia się hipotezę, że można utworzyć funkcję W określającą wytężenie. Jej argumentem są składowe stanu ośrodka ciągłego w danym punkcie (z reguły składowe stanu naprężenia σX , ..., τXY , ...) i parametry charakteryzujące materiał (C1,...)

W=F(σX , ..., τXY ,...,C1 ,...)

Naprężenie redukowane.

Naprężenie zredukowane odpowiada danemu stanowi naprężenia i jest porównywalne z jednokierunkowym stanem naprężenia.

Wytężenie to zagadnienie odpowiedności trój- lub dwukierunkowego stanu naprężenia z jednokierunkowym stanem naprężenia.

Hipotezy wytężenia.

1)Hipoteza największego naprężenia normalnego (Galileusz i Leibnitz). O wytężeniu decyduje max. naprężenie normalne (rozciągające lub ściskające)

a) Przestrzenny stan naprężenia.

σ1 <= σzr , σ2 <= σzr , σ3 <= σzr

σzc <= σ1 <= σzr , σzc <= σ2 <= σzr ,

σzc <= σ3 <= σzr

b)Płaski stan naprężenia σ3 = 0

σzc <= σ1 <= σzr ,

σzc <= σ2 <= σzr

c)Ścinanie

τmax = σ

σzc <= τmax <= σzr

2)Hipoteza najwiekszych odkształceń właściwych (de Saint-Vermont)

O wytężeniu decydują odkształcenia (wydłużenie właściwe)

ε1 <= εzr , ε2 <= εzr , ε3 <= εzr , εzc <= ε1 <= εzr

3)Hipoteza największych naprężeń stycznych

O wytężeniu decyduje

max. naprężenie

styczne

τmax = (σmax - σmin) /2

a)Rozciąganie osiowe - τmax = σred /2

b)Ogólny stan naprężenia - σred = σmax - σmin

zr <= σmax - σmin <= σzr

zr <= σ1 - σ2 <= σzr

zr <= σ2 - σ3 <= σzr

c)Płaski stan naprężenia - σ3 = 0

zr <= σmax - σmin <= σzr

- różne znaki σx , σy

0x01 graphic

σx σy <= τxy2

- te same znaki σx , σy

0x01 graphic

σx σy > τxy2

Szczególne przypadki:

I) σx = σ , σy = 0 , τxy = τ →0x01 graphic

II)Ścinanie

τxy = τ , σx = 0 , σy = 0 →0x01 graphic

4)Hipoteza energetyczna

a)Miara wytężenia - całkowita energia sprężysta (Huber,Beltrami)

b)Miara wytężenia - energia odkształcenia postaciowego (Huber,Ses)

Dla dowolnego stanu naprężenia spowodowanego rozciąganiem:

Φf = (1+ν) /6E [(σxy)2+(σyz)2+(σzx)2+

+6(τxy2yz2zx2)]-energia odkszt.postac.

0x01 graphic
0x01 graphic

Dla płaskiego stanu naprężeń: σz = τyz = τzx = 0

0x01 graphic

Szczególne przypadki:

I) σx = σ , σy = 0 , τxy = τ ,0x01 graphic

II) Ścinanie: σxy = 0 , τxy = τ ,0x01 graphic

30. Hipoteza największych naprężeń stycznych

O wytężeniu decyduje

max. naprężenie

styczne

τmax = (σmax - σmin) /2

a)Rozciąganie osiowe - τmax = σred /2

b)Ogólny stan naprężenia - σred = σmax - σmin

zr <= σmax - σmin <= σzr

zr <= σ1 - σ2 <= σzr

zr <= σ2 - σ3 <= σzr

c)Płaski stan naprężenia - σ3 = 0

zr <= σmax - σmin <= σzr

- różne znaki σx , σy

0x01 graphic

σx σy <= τxy2

- te same znaki σx , σy

0x01 graphic

σx σy > τxy2

Szczególne przypadki:

I) σx = σ , σy = 0 , τxy = τ →0x01 graphic

II)Ścinanie

τxy = τ , σx = 0 , σy = 0 →0x01 graphic

32. Hipotezy energetyczne. Hipotezy energii odkształcenia postaciowego

a)Miara wytężenia - całkowita energia sprężysta (Huber,Beltrami)

b)Miara wytężenia - energia odkształcenia postaciowego (Huber,Ses)

Dla dowolnego stanu naprężenia spowodowanego rozciąganiem:

Φf = (1+ν) /6E [(σxy)2+(σyz)2+(σzx)2+

+6(τxy2yz2zx2)]-energia odkszt.postac.

0x01 graphic
0x01 graphic

Dla płaskiego stanu naprężeń: σz = τyz = τzx = 0

0x01 graphic

Szczególne przypadki:

I) σx = σ , σy = 0 , τxy = τ ,0x01 graphic

II) Ścinanie: σxy = 0 , τxy = τ ,0x01 graphic

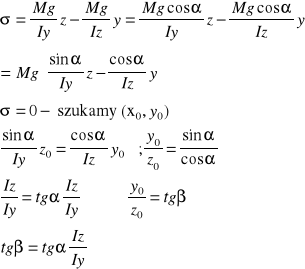

33. Zginanie ukośne

Kierunek momentu gnącego jest różny od kierunku osi głównej, centralnych osi bezwładności 0x01 graphic

Kierunek osi obojętnej nie zależy od wartości momentu gnącego a zależy od kierunku momentu głównego oraz od głównych kierunków momentu bezwładności Iz, Iy. Największe naprężenia występuj* w punktach najbardziej oddalonych od osi obojętnej.

Przemieszczenia

t - przemieszczenie

a-współczynnik- funkc. położenia przekroju a=F(x)

0x01 graphic

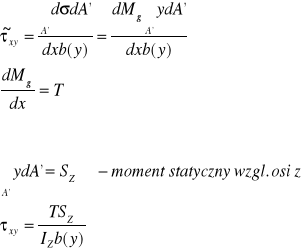

34. Ścinanie. Wzór Żurawskiego

Naprężenia normalne w dowolnym przekroju wyznacza się jak w prostym zginaniu równomiernym

0x01 graphic

W przekroju przesuniętym względem poprzedniego o dx moment gnący wzrośnie o dMg a naprężenie normalne o dσ.

0x01 graphic
0x01 graphic

Wzór Żurawskiego pozwala obliczyć w sposób przybliżony wartość jednej składowej τXY naprężeń stycznych w przekroju pręta zginanego nierównomiernie.

Środek ścinania.

K - środek ścinania (jeżeli w punkcie k przyłożymy siłę skupion* to nastąpi tylko zginanie bez skręcania)

0x01 graphic

Wpływ sił poprzecznych na przemieszczenie osi pręta.

Na osi pręta przemieszczenie υ jest równe ugięciu y zależnemu tylko od x

0x01 graphic

różniczkując jednokrotnie wzgl. x mamy:

0x01 graphic

Równania te można uważać za równania różniczkowe osi odkształconej działaniem sił poprzecznych. Takie ujęcie pozwala nam wnieść poprawkę do równania różniczkowego osi ugiętej, które po uwzględnieniu działania sił poprzecznych przybiera postać:

0x01 graphic

35. Rozciąganie ze zginaniem

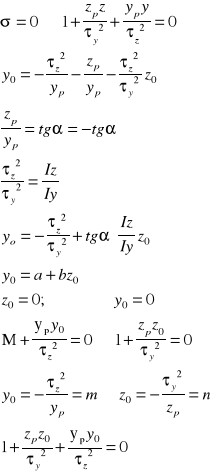

Rozciąganie mimośrodowe

Dokonujemy przekroju

0x01 graphic

Szukamy y0 aby naprężenia =0

0x01 graphic

Zginanie i ściskanie proste

0x01 graphic

-Równanie osi obojętnej

0x01 graphic

WNIOSEK : przesuwanie się punktu przyłożenia siły po linii prostej odpowiada obrót linii obojętnej wokół jednego punktu

36. Rdzeń przekroju

Każdej linii obojętnej stycznej do konturu przekroju pręta odpowiada określone położenie pręta przyłożenia siły. Zbiór prętów przyłożenia siły odpowiada wszystkim liniom objętym stycznymi do konturu przekroju pręta ogranicza obszar zwany rdzeniem przekroju. Jest to miejsce geometrycznych punktów przyłożenia siły, dla których naprężenia w całym przekroju mają jednakowy znak. Ma to istotne znaczenie dla materiałów w dużej wytrzymałości na ściskanie i znikomej na rozciąganie.

37. Zginanie ze skręcaniem

Jeżeli wał jest okrągły to największe wytężenie występuje w punktach najbardziej odległych od osi obojętnej zginania. Naprężenia w tym punkcie wynoszą:

τMAX = MS/wo σMAX = Mg/w

0x01 graphic
dla przekroju okrągłego stosunek wskaźników wytrzymałości wynosi (wo/w)=2 stąd wo = 2w.

0x01 graphic

Wyrażenie to nazywamy momentem zredukowanym.

Warunek wytrzymałości dla wału zginanego i skręcanego wyraża się jak dla wału zginanego z tym że zamiast momentu gnącego występuje moment zredukowany.

(Mred/w)≤σdop

Opierając się na hipotezie największych naprężeń stycznych na moment zredukowany otrzymujemy wzór:

0x01 graphic

38. Wyboczenie sprężyste prętów - wzór Eklera

Wyboczenie to wyginanie pręta spowodowane przekroczeniem przez siłę ściskającą wartości krytycznej.

Siła krytyczna Eulera:

Pkr = n2Π2EI / l2 (Wyboczenie sprężyste)

Dla n=1 Pkr = Π2EI / l2. EI -sztywność pręta;

n -ilość półfal sinusoidy krzywej ugięcia pręta

Siła krytyczna -najmniejsza siła po przekroczeniu której pręt utraci stateczność.

Końcowy wzór Eulera:

Pkr = Π2EI / lr2 [lr=αl, α-wsp. zależny od sposobu zamocowania (0,5do2).

Krzywa ugięcia pręta: y=Asin(πx/2), dla P=Pkr jest półfalą sinusoidy.

α=2 - Pkr/min, α=1/2 - Pkr/max

Naprężenie krytyczne:

σkr=Pkr /A → σkr2EI / lr2A

Promień bezwładności: i2=I /A,

Smukłość pręta: λ=lr /i

Ostateczny wzór w zakresie wyboczenia sprężystego na napr. krytyczne (w zakresie stosowania prawa Hooke'a): σkr2E /λ2

Graniczna wartość smukłości:

σkrH →Π2E /λ2H →λgr= Π0x01 graphic

Wyboczenie niesprężyste.

Naprężenia krytyczne wyznaczamy.

Dla λ<λgr ze wzorów empirycznych:

a) - (Tetmajera-Jasińskiego: σkr = a-bλ,

b) - Johnsona-Ostanfelda: σkr = A-Bλ2,

a,b,A,B-stałe materiałowe.

40. Zagadnienia brzegowe teorii sprężystości. Sformułowanie, sposób rozwiązania

Podstawowe równania teorii sprężystości.

1. Warunki równowagi:

0x01 graphic

Równania ciągłości odkształceń (nierozdzielności odkształceń)

Wyrażenia określające związki geometryczne różniczkujemy obustronnie wzgl. x,y,z, sumujemy i otrzymujemy 6 równań nierozdzielności odkształceń

0x01 graphic

Równania przemieszczeniowe teorii sprężystości (Naviera-Lamego).

Wyrażając naprężenia za pomocą składowych stanu odkształcenia, równania równowagi wyrażamy za pomocą przemieszczeń. Równania takie nazywamy równaniami Lamego:

0x01 graphic

Równania naprężeniowe (Beltromiego - Michela).

Rozpatrujemy w płaskim stanie naprężenia element w kształcie pierścienia.

Pa,Pb - ciśnienie, które powoduje, że element przemieszcza się.

Rozpatrujemy nieskończenie mały wycinek pierścienia

r-promień, σr -naprężenie obwodowe, A', B', C' - punkty wycinka po przemieszczeniu

Rozpatrując siły na oś y otrzymujemy:

0x01 graphic

Równanie osi pionowej możemy przedstawić za pomocą przemieszczeń

0x01 graphic

0x01 graphic

41. Podstawy metody elementów skończonych. Założenia. Podstawowe zależności

Dyskretyzacja pręta za pomocą elementów skończonych.

MES jest to metoda ogólnie stosowanej mechaniki ośrodków odkształcalnych. Punktem wyjścia metody jest koncepcja zastąpienia ośrodka ciągłego układem dyskretnych elementów skończonych. Relacje jakie w układzie takim powinny być spełnione zapisuje się w postaci równań macierzowych a ich rozwiązanie jest możliwe jedynie za pomocą komputera. Podstawą rozwiązania zagadnienia układu liniowo sprężystego metodą MES jest równanie macierzowe: P=AU formułujące związki liniowe między przemieszczeniami U, a siłami P zdeterminowane przez macierz sztywności A.

Aproksymacja przemieszczeń za pomocą funkcji interpolacyjnych (f. Kształtu), całka ważona, sformułowanie słabe.

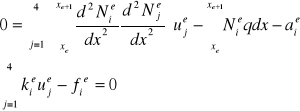

W metodzie elem. skończ. w ujęci Raybigha - Ridsa podstawowe równania metody wyprowadzamy ze sformułowania słabego przyjmując przybliżenie oraz zakładając że funkcja ważona w(e) wyrażona jest przez funkcję kształtu: W=Ne1 , W=Ne2 , W=Ne3 , W=Ne4 . Otrzymuje się: 0x01 graphic

Macierz sztywności elementu skończonego

0x01 graphic

Macierz [Ke] jest macierzą sztywności elementu belkowego, natomiast macierz [Fe] jest macierzą kolumnową sił.

Agregacja elementów skończonych (warunki zgodności przemieszczeń i równowagi sił).

Jeżeli rozważany element skończony Ωe wstawimy do jego pierwotnego miejsca w pręcie to powinny być spełnione dwa następujące warunki: warunek zgodności przemieszczeń w węźle ue2 = ue+11 = ue+1 , warunek równowagi sił w węźle ae2 ÷ ae+11 ={0 gdy w węźle nie działają siły zewnętrzne, a0 gdy w węźle działa siła skupiona o wartości a0}.

42 i 43 . Elementy prętowe rozciągane i skręcane MES0x01 graphic

dla 0<x<l

które należy uzupełnić warunkami brzegowymi u(0)=u0 ; (adu/dx)x=l = a0 gdzie a=a(x)=A(x)*E jest sztywnością na rozciąganie.

44. Elementy prętowe zginane MES

0x01 graphic

dla 0<x<l

Warunki brzegowe:

ν(0)= ν0 a=(dν/dx)x=0 = a0 -b(d2ν/dx2)x=l = Mo

-b(d2ν/dx2)x=1 = Fo



Wyszukiwarka

Podobne podstrony:
test 2 sciaga wersja deluxe, Automatyka i Robotyka, Semestr 3, Wytrzymałość materiałów, Ściągi
test 2 sciaga wersja mini, Automatyka i Robotyka, Semestr 3, Wytrzymałość materiałów, Ściągi
Wytrzymka - termin I, Automatyka i Robotyka, Semestr 3, Wytrzymałość materiałów, Ściągi
Wzory na ćwiczenia gr. 4, Automatyka i Robotyka, Semestr 3, Wytrzymałość materiałów, Ściągi
SPRAWKO WYDYMKA-UDARNOŚĆ, Automatyka i Robotyka, Semestr 4, Wytrzymałość materiałów, Sprawka itp
MAXWELL2, Automatyka i Robotyka, Semestr 4, Wytrzymałość materiałów, Sprawka itp
W 10 proc gotowe sprawko na bettiego, Automatyka i Robotyka, Semestr 4, Wytrzymałość materiałów, Spr
sprawozdanie - maxwell betti, Automatyka i Robotyka, Semestr 4, Wytrzymałość materiałów, lab (pheris
Maszynoznawstwo ogolne, Automatyka i Robotyka, Semestr 1, Maszynoznastwo, kolos, ściągi
I, Automatyka i Robotyka, Semestr 3, Obróbka cieplna i powierzchniowa, ściągi
poruszane zagadnienia na wykładzie, Automatyka i Robotyka, Semestr 3, Obróbka cieplna i powierzchnio
Pytania Obrobka cieplna i powierzchniowa calosc, Automatyka i Robotyka, Semestr 3, Obróbka cieplna i
jakaś teoria, Automatyka i Robotyka, Semestr 3, Obróbka cieplna i powierzchniowa, ściągi
sciaga abcd, Automatyka i Robotyka, Semestr 3, Obróbka cieplna i powierzchniowa, ściągi
Wytrzymalosc Materialow - Sciaga(1), NAUKA, budownictwo, BUDOWNICTWO sporo, WILiS, Semestr III, Seme
ocip sciaga2, Automatyka i Robotyka, Semestr 3, Obróbka cieplna i powierzchniowa, ściągi
kolos 2-ocip, Automatyka i Robotyka, Semestr 3, Obróbka cieplna i powierzchniowa, ściągi
maszynoznawstwo kolokwium, Automatyka i Robotyka, Semestr 1, Maszynoznastwo, kolos, ściągi

więcej podobnych podstron
