POLITECHNIKA LUBELSKA WYDZIAŁ ELEKTROTECHNIKI I INFORMATYKI
Laboratorium Sieci Elektroenergetycznych
^Imię i Nazwisko:	^Semestr:	^Grupa dziekańska:		^Ocena/Podpis
^Rok akademicki: 2009/2010		^Data wykonania ćwiczenia:		Ćwiczenia nr 14
Temat ćwiczenia :Badanie zabezpieczeń silników indukcyjnych za pomocą automatyki zabezpieczeniowej ZS - 10

1. Cel ćwiczenia

Celem ćwiczenia jest zapoznanie się z budową i zasadą działania zespołu automatyki zabezpieczeniowej typu ZS - 10, przeznaczonego do zabezpieczenia silników elektrycznych asynchronicznych o mocy do 2 MW, poznanie zabezpieczeń i układów wchodzących w skład tego zespołu, zapoznanie się ze sposobami sprawdzania, nastawiania i przeprowadzania prób oraz badań.

2. Program ćwiczenia

2.1 Badanie zabezpieczeń zwarciowych,

2.2 Badanie zabezpieczeń przeciążeniowych

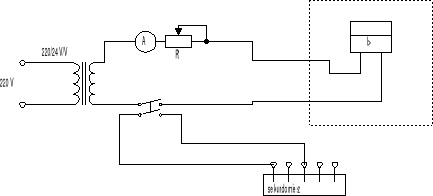

3. Tabele i układy pomiarowe

3.1 badanie zabezpieczeń zwarciowych

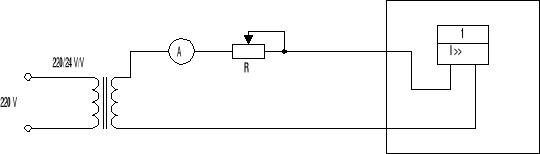

Pomiar prądów rozruchowych i powrotnych

Tabela 1.

Inast	Ir	Ir śr	Ip	Ip śr	kp	b	r
[A]					[-]	[%]
20	21	20,8	19,5	19,5	0,94	4	2,5
			20,5						19,5
			21						19,5
	24		24					24,3	23,5	23,6	0,97	1,25	2
			24,5						23,75
			24,5						23,5

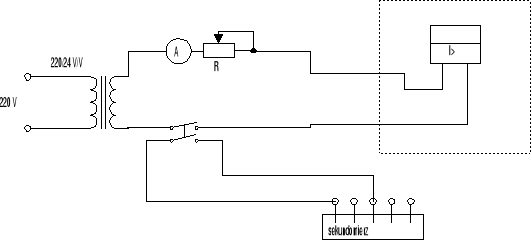

3.2 badanie zabezpieczeń przeciążeniowych

Tabela 2.

Inast. = 2 [A] τ1 = 16 min τ2 = 0,25 τ1 τ3 = 2 τ1
k x Inast	[-]	1,5	2	2,5	3	4	5	6	7
t	[s]	404,36	161,72	60	41,59	14,06	8,72	6,82	4,52

Wzory :

Charakterystyka t = f(I) w skali półlogarytmicznej :

4. Wnioski

W ćwiczeniu tym badaliśmy zabezpieczenia zwarciowe i przeciążeniowe chroniące silnik i sieć przed uszkodzeniem. Obecnie do zabezpieczenia silników elektrycznych stosuje się zespoły automatyki zabezpieczeniowej. Jednym z takich zespołów jest badany przez nas ZS-10 w którym znajdują się wszystkie wymienione wyżej zabezpieczenia.

Zabezpieczenie zwarciowe zasilane jest z układu gwiazdowego przekładników prądowych. Działa na wyłączenie wyłącznika i zadziałanie sygnalizacji zewnętrznej i wewnętrznej. Wyłącza ono zwarcia trójfazowe i dwufazowe które są najgorsze dla sieci i podłączonych do niej odbiorników. Wyłączenie takiego zwarcia powinno trwać jak najkrócej. Rozrzut i błąd względny nastawienia prądu badanego przekaźnika nie przekroczył wartości dopuszczalnych.

Zabezpieczenie ziemnozwarciowe, nie badane w ćwiczeniu, dostosowane do współpracy z przekładnikiem Ferantiego działa na pobudzenie sygnalizacji zewnętrznej i wewnętrznej, a po odpowiednim ustawieniu również na wyłączenie wyłącznika. Jest to zabezpieczenie składowej zerowej prądu, do przekaźnika dopływa prąd zerowy. O wartości i charakterze prądu ziemnozwarciowego decyduje przed wszystkim rozległość sieci i sposób pracy punktu zerowego. Wyłącza ono zwarcia jednofazowe z ziemią których jest najwięcej, około 80%.

Zabezpieczenie przeciążeniowe działa na pobudzenie sygnalizacji zewnętrznej i wewnętrznej, a po odpowiednim ustawieniu również na wyłączenie wyłącznika. W ZS-10 modelowany jest silnik, ustawiamy stałe czasowe silnika, uzwojenia, chłodzenia oraz przyrosty temperatury działania i odpadania w zależności od rodzaju silnika oraz od rodzaju jego pracy. Dla odpowiednich krotności prądów mierzyliśmy czasy zadziałania przekaźnika. Wyniki otrzymaliśmy poprawne co widać na wykreślonej charakterystyce.

• współczynnik powrotu

• błąd względny nastawienia przekaźnika

• rozrzut względny wartości rozruchowej

---
