Politechnika Lubelska

Wydział Elektrotechniki i Informatyki

Laboratorium Sieci Elektroenergetycznych

Temat: Rozpływ mocy w sieciach elektroenergetycznych - symulacja

w programie PowerWorld

Wykonali :

1. Badanie układu sieć sztywna odbiór

  1. schemat układu oraz dane:

0x01 graphic

b) tabele pomiarowe

Mvar = 0

Lp.

Po

U

၄P

၄Q

၄U

MW

KV

Deg

MW

Mvar

kV

1

100

110

-2,35

1,32

2,11

107,80

2

150

110

-3,59

3,06

4,89

105,40

3

200

110

-4,86

5,62

8,99

103,77

4

250

110

-6,19

9,10

14,56

101,94

5

300

110

-7,59

13,62

21,80

99,96

6

350

110

-9,06

19,37

30,99

97,80

7

400

110

-10,63

26,57

42,51

95,43

8

450

110

-12,32

35,57

56,91

92,80

9

500

110

-14,18

46,88

75,01

89,81

10

550

110

-16,28

61,41

98,26

86,31

11

600

110

-18,78

80,94

129,51

82,02

12

650

110

-22,07

110,33

176,52

76,00

Mvar = 100

Lp.

Po

U

၄P

၄Q

၄U

MW

KV

Deg

MW

Mvar

kV

1

0

110,00

-2,35

1,32

2,11

107,00

2

50

110,00

-1,65

1,72

2,76

104,76

3

100

110,00

-0,92

2,89

4,63

102,30

4

150

110,00

-0,16

4,95

7,92

99,68

5

200

110,00

0,65

8,06

12,89

96,88

6

250

110,00

1,51

12,45

19,92

93,84

7

300

110,00

2,44

18,46

29,54

90,52

8

350

110,00

3,45

26,60

42,56

86,80

9

400

110,00

4,59

37,76

60,41

82,52

10

450

110,00

5,92

53,73

85,97

77,34

11

500

110,00

7,64

79,57

127,30

70,30


2. Badanie możliwości regulacyjnych napięcia w węźle generacyjnym

  1. schemat układu oraz dane:

0x01 graphic

  1. tabela pomiarowa

Lp.

Ug

Qg

kV

Mvar

1

110,40

50,00

2

111,10

34,40

3

112,20

9,30

4

113,30

-16,30

5

114,40

-42,50

6

115,50

-69,40

7

116,60

-96,80

8

117,70

-124,80

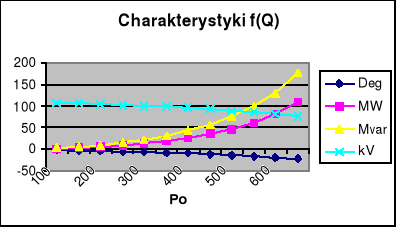

3. Charakterystyki

dla ćwiczenia nr 1

0x01 graphic

0x01 graphic

dla ćwiczenia nr 2

0x01 graphic

4. Wnioski

Z przeprowadzonych badań możemy zauważyć jak istotną sprawą podczas pracy węzła jest moc odbierana . W przypadku jej zmiany mamy cały szereg zmian zarówno w mocy biernej , czynnej oraz największe w kącie napięcia węzła odbiorczego.
