Politechnika Lubelska

Wydział Elektrotechniki i Informatyki

Laboratorium Sieci Elektroenergetycznych

Temat: Badanie modelu transformatorowego układu regulacji napięcia

Wykonali :

  1. Wstęp

Podstawowymi parametrami decydującymi o jakości energii elektrycznej dostarczonej odbiorcom oraz o warunkach pracy systemu elektroenergetycznego są napięcie i częstotliwość.

Transformator energetyczny o regulowanej przekładni jest elementem systemu umożliwiającym regulację napięcia i rozpływu mocy biernej.

  1. Budowa

Podstawowy regulator napięcia składa się:

    1. Układu pomiarowego

    2. Przekaźnika opóźniającego

    3. Przekaźnika blokującego

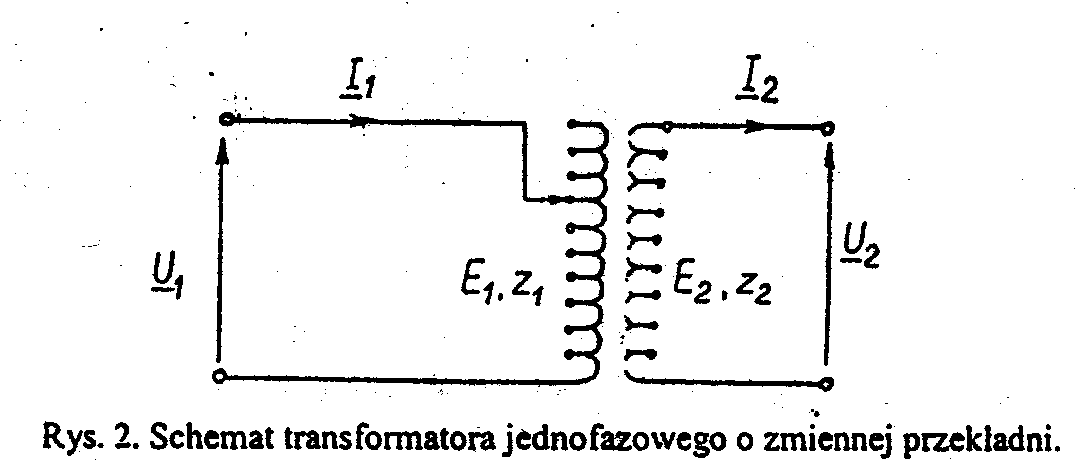

Schemat układu:

0x08 graphic

  1. Działanie regulatora

W zależności od nastaw ε (progu, strefy nieczułości) uzyskujemy wąską lub szeroki zakres czułości.

W przypadku małego progu czułości regulator działa przy minimalnych wahaniach napięcia co może doprowadzić do uszkodzenia przełącznika zaczepów

(tzw. praca niestabilna), brak możliwości uzyskania napięcia żądanego ( skok o jeden zaczep na przełączniku zaczepów trafo jest za wysoki i praca przełącznika jest cykliczna raz w górę raz w dół).

Stabilniejszą pracę uzyskujemy przy rozszerzeniu progu czułości.

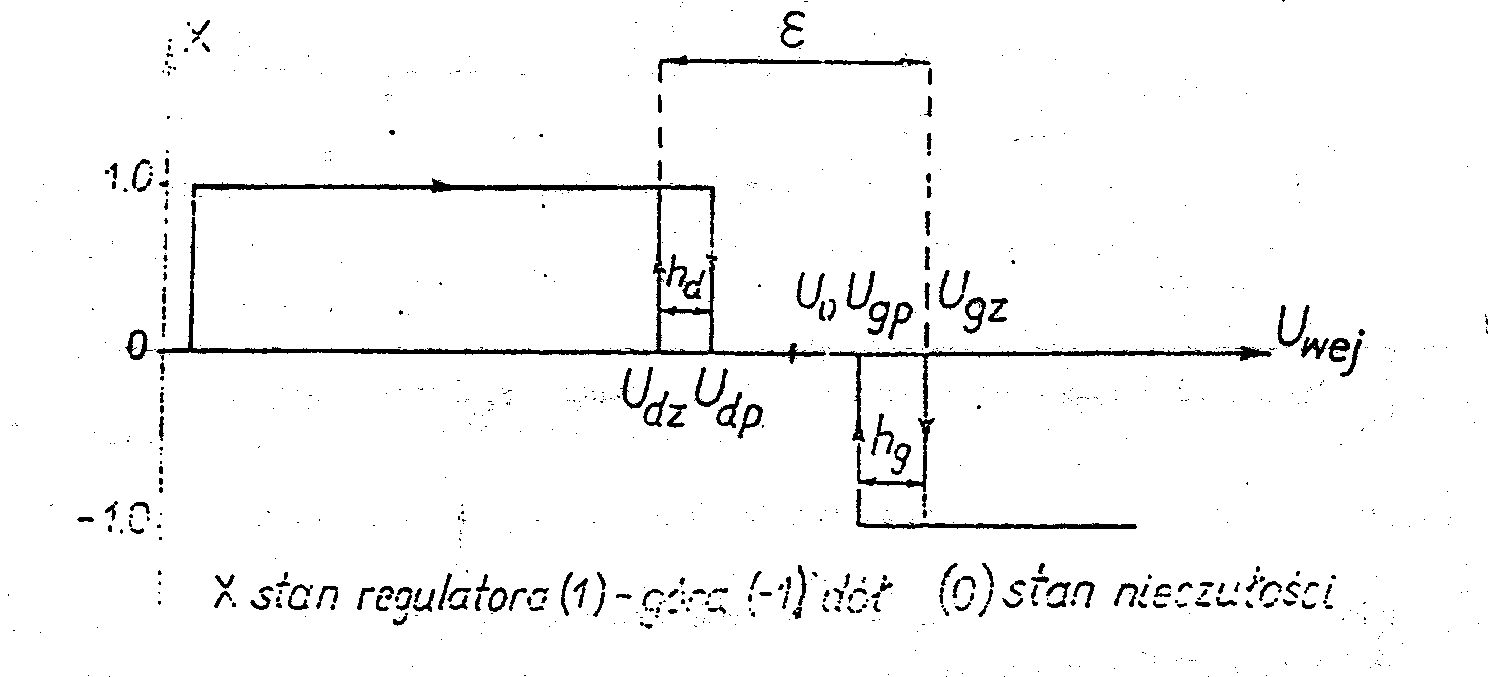

Schemat ilustrujący prace regulatora

0x08 graphic

  1. Charakterystyka statyczna regulatora.

Napięcie zadane 87V, ustawione na regulatorze napięcia trafo.

Uwtórne

Upierwotne

stan regulatora

[V]

[V]

-

90

215

neutralny

96

290

UGZ

92

230

UGP

86

255

GDZ

88

265

UDP


Stany pracy regulatora:

5. Wnioski

Z przeprowadzonych badań regulatora łatwo jest wysunąć kilka istotnych spraw:

W przypadku małego progu czułości regulator, działa w sposób niestabilny, tzn. jego praca jest cykliczna i powtarzalna powodując nadmierną prace styków (zaczepów) przy czym wyregulowanie napięcia nie jest możliwe.

Po za klasyczną regulacją napięcia lub częstotliwości regulator może służyć do ustalania długości lini.
