Tomasz Igel Maciej Juska
|
Inżynieria Materiałowa IV rok, VII semestr |
13.11.2001 |
Hartowność stali konstrukcyjnych II |
Warunki austenityzowania próbki Jominy'ego wykonanej ze stali 55 i przygotowanie jej do pomiaru twardości:
Metoda hartowania od czoła polega na oziębianiu strumieniem wody wypływającym z dyszy o średnicy 12,5 mm, czołowej powierzchni próbki walcowej o średnicy 25 mm i długości 100 mm (z kołnierzem), po austenityzowaniu w warunkach zalecanych dla stali 55. Próbka austenityzowana jest w temperaturze Ac3 + (30 do 500C) w czasie 30 minut. Temperatura austenityzowania powinna wynosić od około 810 do 8400C. Po zahartowaniu zeszlifowuje się po 0,4 do 0,5 mm wzdłuż przeciwległych tworzących próbki i dokonuje się pomiarów twardości metodą Rockwella (HRC) w różnej odległości od hartowanego czoła. Wynikiem próby jest wykres HRC w funkcji odległości od czoła próbki, zwany krzywą hartowności. Mianowicie struktura stali i twardość zmieniają się w sposób ciągły od martenzytu na powierzchni chłodzonej do perlitu na przeciwległym końcu próbki. Stale tego samego gatunku mogą różnić się nieco składem chemicznym (mieszczącym się w przedziałach normy), w zależności od poszczególnych wytopów, dlatego uzyskuje się krzywe hartowności nieco różniące się między sobą. Dlatego powstaje obszar między maksymalnymi a minimalnymi wartościami twardości zwany pasmem hartowności.
Wykres twardości w funkcji odległości od czoła - x, wykonany na podstawie pomiarów twardości HRC próbki Jominy'ego wykonanej ze stali 55:
|
Pomiar twardości HRC próbki Jominy'ego wykonanej ze stali 55 |
|||||||||||||||
Odległość od czoła [mm] |
0 |
1 |
1,6 |
3,7 |
6,3 |
8,3 |
11 |
13,1 |
17,8 |
21,9 |
29,3 |
33,3 |
40,3 |
45,9 |
56,8 |
64,9 |
Twardość HRC |
62 |
60 |
60 |
37 |
36 |
35 |
33 |
25 |
22 |
22 |
18 |
17 |
15 |
13 |
11 |
10 |
Na podstawie wykresu HRC = f(x) wyznaczam twardość krytyczną i odległość krytyczną:
Twardość krytyczna (tam gdzie jest 50% martenzytu) dla stali 55 wynosi 46 HRC, w związku z tym odległość krytyczna (odległość od czoła, gdzie występuje struktura zawierająca 50% martenzytu) odczytana na podstawie powyższego wykresu wynosi ok. 3 mm.
Wyznaczam średnicę krytyczną dla badanego wytopu stali 55 w przypadku hartowania w wodzie i w oleju:
|
Odległość krytyczna [mm] |
Średnica krytyczna [mm] |
Hartowanie w wodzie |
3 |
20 |
Hartowanie w oleju |
3 |
10 |
Wyznaczam minimalne i maksymalne średnice krytyczne w przypadku hartowania w wodzie i w oleju różnych wytopów stali 45, 20H, 40H, 40HM:
|
Stal |
||||
|
45 |
20H |
40H |
40HM |
|
Orientacyjna twardość zahartowanej stali HRC |
42 |
33 |
42 |
42 |
|
Odległość od czoła [mm] |
5 |
6 |
12 |
40 |
|
Średnica krytyczna Dk [mm] |
Hartowanie w wodzie |
28 |
30 |
52 |
125 |
|
Hartowanie w oleju |
18 |
19 |
34 |
87 |
Wyznaczyć możliwe pasmo rozrzutu twardości na przekroju pręta 80 ze stali 45 i 40H:
|
Stal 45 |
Stal 40H |
|||||||
Przekrój pręta 80 |
Ośrodek chłodzący |
Odległość od czoła |
Twardość HRC |
Odległość od czoła |
Twardość HRC |
||||
|
|
|
min |
średnia |
max |
|
min |
średnia |
max |
Powierzchnia |
Woda |
4 |
30 |
40 |
50 |
4 |
47 |
52 |
58 |
|
Olej |
17 |
18 |
23 |
27 |
17 |
27 |
33 |
45 |
0,8 R |
Woda |
11 |
20 |
26 |
30 |
11 |
33 |
42 |
53 |
|
Olej |
22 |
16 |
21 |
25 |
22 |
24 |
32 |
38 |
0,5 R |
Woda |
17 |
18 |
23 |
27 |
17 |
27 |
33 |
45 |
|
Olej |
28 |
14 |
20 |
23 |
28 |
22 |
29 |
36 |
Środek |
Woda |
21 |
16 |
21 |
25 |
21 |
25 |
33 |
40 |
|
Olej |
32 |
12 |
20 |
21 |
32 |
18 |
26 |
36 |

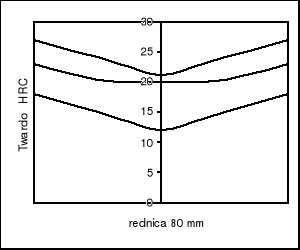

Możliwe pasmo rozrzutu dla stali 45
Hartowanej w wodzie
Hartowanej w wodzie
Możliwe pasmo rozrzutu dla stali 40H
Hartowanej w wodzie
Hartowanej w wodzie
Wnioski:
Wraz ze wzrostem procentowej zawartości C oraz pierwiastków stopowych wzrasta hartowność. Szczególny wpływ na hartowność wywiera węgiel, który zwiększa zarówno głębokość hartowania, jak i poziom twardości. W związku z tym taką samą głębokość hartowania można uzyskać zarówno dla stali węglowej o określonej zawartości węgla, jak i dla stali stopowej o mniejszej zawartości węgla. Średnicą krytyczną Dk nazywamy osiągalną średnicę pręta, przy której po hartowaniu objętościowym w określonym ośrodku występuje w jego środku 50% martenzytu. Twardość struktury półmartenzytycznej nazywamy twardością krytyczną. Średnica krytyczna jest cechą pozwalającą na porównanie hartowności i wstępny wybór właściwego gatunku stali. W próbce Jominy'ego, tak i w przedmiotach hartowanych objętościowo szybkość chłodzenia zależy od odległości od powierzchni chłodzonej. Dlatego określonym odległością od czoła próbki odpowiadają pod względem szybkości chłodzenia określone punkty przekroju hartowanego. Można również stwierdzić, że w rdzeniu pręta jest mniejsza twardość, jest to związane z mniejszymi szybkościami chłodzenia w rdzeniu. Przyjmuje się, że pręt jest zahartowany na wskroś jeżeli w środku znajduje się minimum 50% martenzytu.
