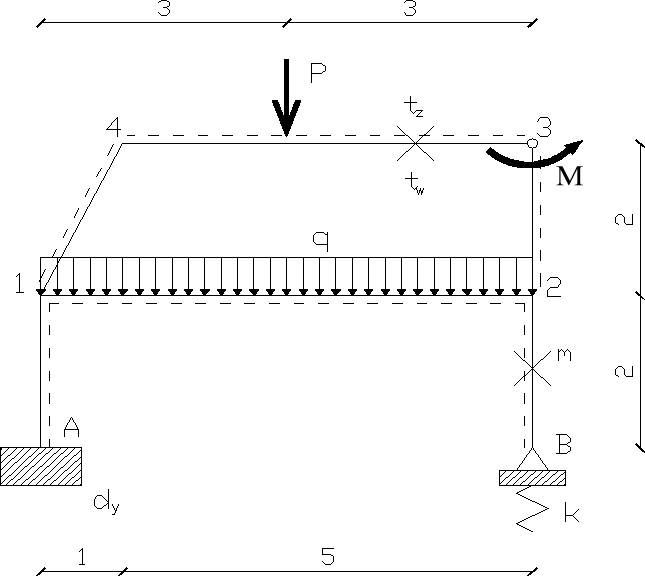

Zadanie 1. Rama płaska

Dane:

q = 2 kN/m; M = 5 kNm; P = 10 kN

t_z = 40^o; t_w = 20^o; m = 0,0005 1/m; d_y = 0,05 m; k = 0,2 EI; EI - const.

Poszukiwane przemieszczenie:

δ₄^y = ?

1.1. Określenie stopnia statycznej niewyznaczalności (sposób uniwersalny)

1.2. Przyjęcie schematu podstawowego.

1.3.1 Rozwiązanie ramy płaskiej od stanu X₁=1

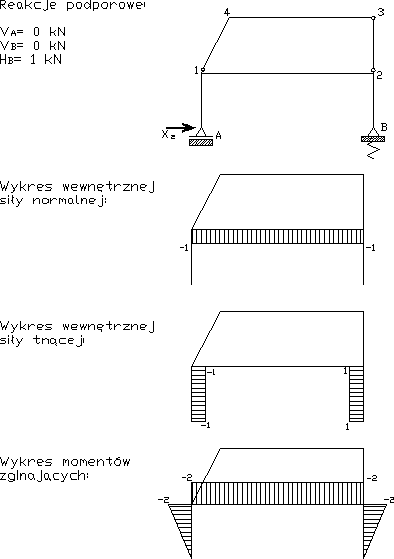

1.3.2 Rozwiązanie ramy płaskiej od stanu X₂=1

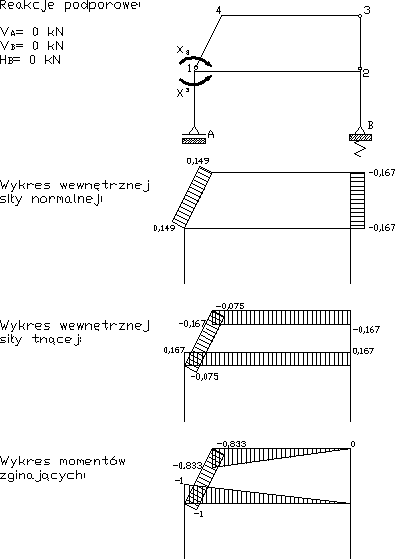

1.3.3 Rozwiązanie ramy płaskiej od stanu X₃=1

1.3.4 Rozwiązanie ramy płaskiej od stanu X₄=1

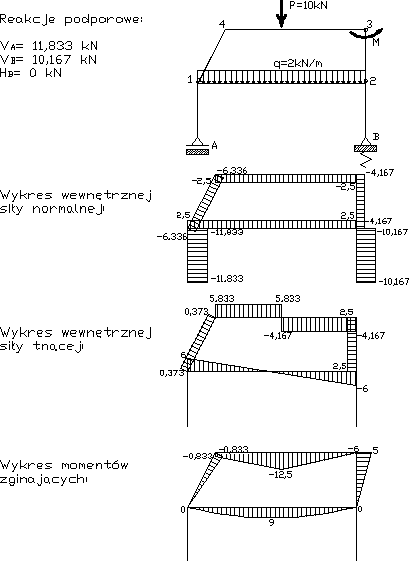

1.4 Rozwiązanie ramy płaskiej od obciążeń rzeczywistych

1.5 Rozwiązanie ramy płaskiej od obciążenia przyłożonego w miejscu szukanego przemieszczenia P₄^y=1

1.6. Przemieszczenie δ ₄^Y od poszczególnych czynników

1.6.1. Od obciążenia zewnętrznego

1.6.2. Od przyrostu temperatury

1.6.3. Od niedokładności montażu

1.6.4. Od niesprężystego osiadania podpory

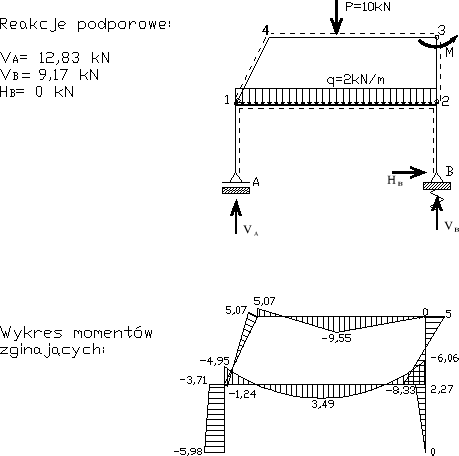

1.7. Rzeczywiste reakcje w rozwiązywanej ramie płaskiej:

---
