Charakterystyki statyczne tyrystora
Cel ćwiczenia: celem ćwiczenia jest poznanie zasady działania tyrystora oraz
wyznaczenie jego charakterystyki statycznej.
Przebieg ćwiczenia
Do pomiarów użyto tyrystora którego napięcie włączania UAK wynosiło 100V przy prądzie bramki IG równym 0.

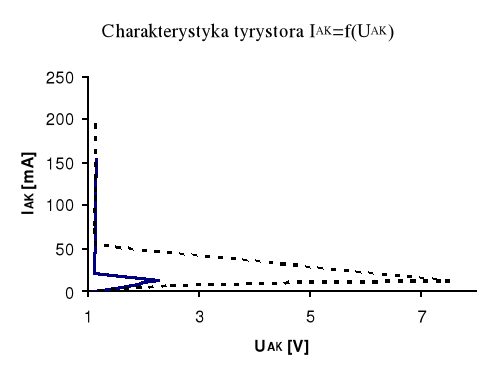

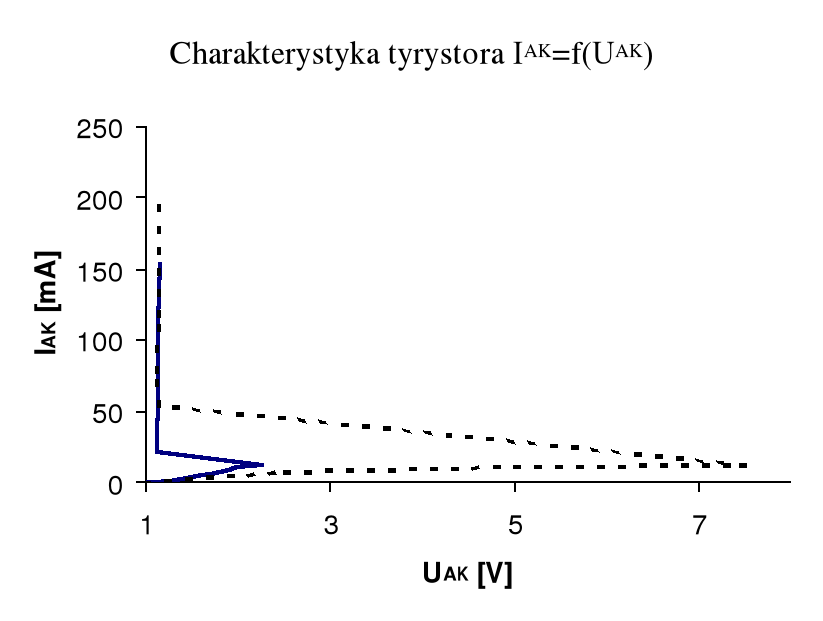

Pierwszy pomiar polegał na zmianie napięcia UAK przy stałej wartości prądu sterującego bramkę IG. Pomiar przeprowadzono w układzie przedstawionym poniżej. Wyniki pomiarów zapisano w tabeli I.

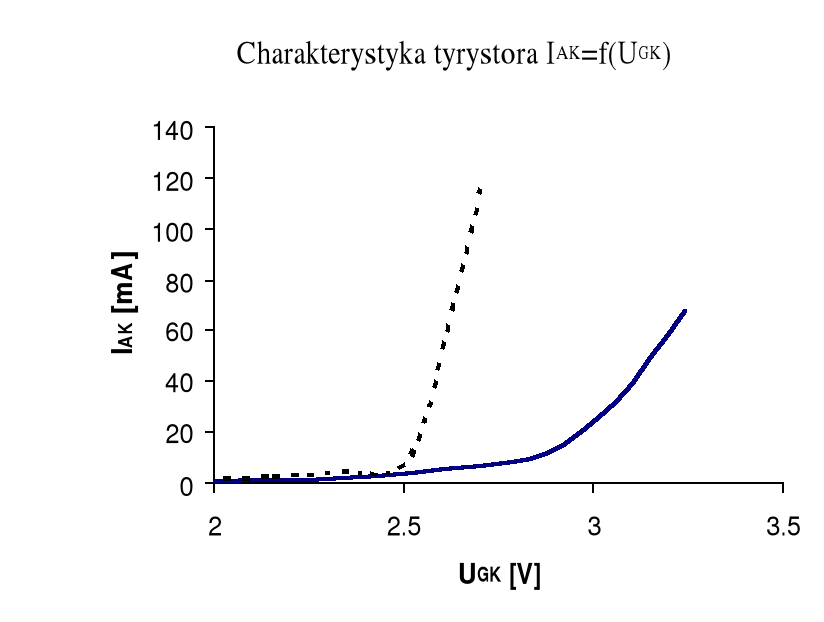

Drugi pomiar polegał na zmianie wartości prądu sterującego bramkę IG przy stałej wartości napięcia UAK (dla naszego pomiaru UAK=5V,15V). Schemat połączeń dla tego punktu ćwiczenia nie różni się prawie od poprzedniego, został dołączony tylko jeszcze jeden woltomierz dla pomiaru napięcia UGK. Wyniki pomiarów zapisano w tabeli II.
Tabele pomiarowe
Tabela I
Prąd bramki IG = 18mA |
Prąd bramki IG = 17mA |
||
Napięcie UAK |
Prąd IAK |
Napięcie UAK |
Prąd IAK |
[V] |
[mA] |
[V] |
[mA] |
0.99 |
0.15 |
2.5 |
10.34 |
1.1 |
0.6 |
5 |
10.64 |
1.27 |
1.61 |
7.5 |
11.99 |
1.5 |
3.63 |
1.12 |
54.5 |
1.61 |
5 |
1.12 |
78 |
1.7 |
6 |
1.13 |
117.5 |
1.9 |
8.87 |
1.14 |
200 |
2 |
10.52 |
Prąd wyłączenia Iw = 7mA |
|
2.25 |
12.15 |
|
|
1.20 |
21.39 |
|
|
1.12 |
31.32 |
|
|
1.12 |
35 |
|
|
1.13 |
53 |
|
|
1.14 |
73 |
|
|
1.14 |
113 |
|
|
1.15 |
154 |
|
|
Prąd wyłączenia Iw = 7mA |
|
|
Tabela II
Napięcie UAK = 5V |
Napięcie UAK = 15V |
||||
IGK |
UGK |
IAK |
IGK |
UGK |
IAK |
[mA] |
[V] |
[mA] |
[mA] |
[V] |
[mA] |
10 |
1.8 |
0.2 |
8 |
1.44 |
0.06 |
11 |
1.98 |
0.6 |
9 |
1.62 |
0.2 |
12 |
2.16 |
1.25 |
10 |
1.8 |
0.5 |
13 |
2.34 |
2.4 |
11 |
1.98 |
1.45 |
14 |
2.52 |
4.21 |
12 |
2.16 |
2.65 |
15 |
2.7 |
6.79 |
13 |
2.34 |
4.73 |
16 |
2.88 |
11.5 |
14 |
2.52 |
7.145 |
17 |
3.06 |
31.87 |
15 |
2.7 |
115.1 |
mA
mA
V
180Ω
+
+
-
-
A
K
G
IW = 7mA
UAK = 5V
UAK = 15V
Iw= 7mA
