1. OPIS ĆWICZENIA

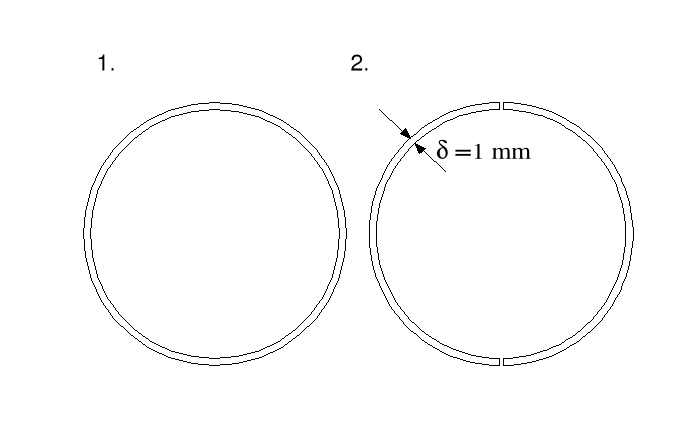

Celem ćwiczenia jest porównanie pracy na skręcanie swobodne prętów: pierwszego - o przekroju pierścieniowym zamkniętym (doświadczenie 1) i drugiego - o przekroju pierścieniowym otwartym (doświadczenie 2).

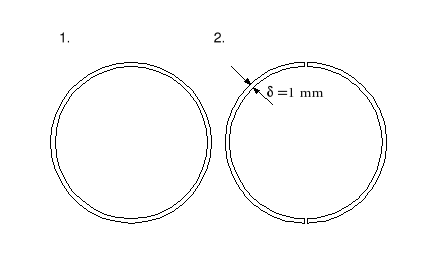

0x08 graphic
Belka wykonana jest z mosiądzu G=35000 MPa

2. Doświadczenie 1: - PRZEKRÓJ PIERŚCIENIOWY ZAMKNIĘTY

Jeden koniec belki o przekroju pierścieniowym jest utwierdzony, natomiast do drugiego zamocowany jest prostopadle poziomy pręt. Pręt ten posiada wgłębienia co 5 cm co umożliwia umieszczenie w nich siły P=1kg ≈ 9,81 N. W ten sposób belka o przekroju pierścieniowym została poddana działaniu momentu skręcającego o wartości M=9,81N x ri , gdzie ri to promień na którym działa siła P w punkcie i.

Stan przemieszczeń polega na sztywnym obrocie poszczególnych jego przekrojów (po skręceniu przekroje pręta są nadal płaskie).

2.1 Przebieg doświadczenia:

-dokonaliśmy odczytów początkowych czujników zegarowych umieszczonych na końcu pręta (OPL) i w pobliżu jego utwierdzenia (OPP).

-pręt obciążaliśmy momentem skręcającym M1 poprzez przyłożenie siły P=1 kG na ramieniu r1=30 cm

2.2 Wyniki pomiarów:

Seria odczytów

Nr punktu

1

2

Odczyt I

OP

988

746

OK.

985

737

δ [m]

3

9

Odczyt II

OP

988

748

OK.

986

738

δ [m]

2

10

Odczyt III

OP

988

748

OK

986

739

δ [m]

2

9

δśr

2,33

9,66

δobl

Błąd[%]

2.3 Kąty skręcenia pręta odpowiadające przyrostowi momentu skręcającego od

M1 do M2

r0=0,05 m

r1=0,3 m

P=9,81 N

P=9,81 N

M1=0,4905 Nm

M1=2,943 Nm

, Nm

a) 1=0x01 graphic
10-5 = 2,333*10-4 rad

b) = 0x01 graphic
10-5 = 9,666*10-4 rad

2.4 Obliczenia teoretyczne kąta skręcania

G=35.109 Pa

R=0,019 m

δ=0,001 m

Fs= R2 = 0,001134 m2

=

a) dla l=0,5 m

2=8,129*10-4 rad

b) dla l=0,1 m

=1,626.10-4 rad

2.5 Porównanie wyników doświadczalnych i teoretycznych

Kąt skręcenia  w punkcie

Wartość teoret. [10-4rad]

Wartość doświad. [10-4rad]

1

1,626

2,3338

2

8,129

9,666

3. Doświadczenie 2: - PRZEKRÓJ PIERŚCIENIOWY OTWARTY

Jeden koniec belki o przekroju pierścieniowym jest utwierdzony, natomiast do drugiego zamocowany jest prostopadle poziomy pręt. Pręt ten posiada wgłębienia co 1 cm co umożliwia umieszczenie w nich siły P=1kg ≈ 9,81 N. W ten sposób belka o przekroju pierścieniowym została poddana działaniu momentu skręcającego o wartości M=9,81N x ri , gdzie ri to promień na którym działa siła P w punkcie i.

Stan przemieszczeń polega na sztywnym obrocie poszczególnych jego przekrojów (po skręceniu przekroje pręta są nadal płaskie).

3.1 Przebieg doświadczenia:

-dokonaliśmy odczytów początkowych czujników zegarowych umieszczonych na końcu pręta (OP1) i w pobliżu jego utwierdzenia (OP2).

-pręt obciążaliśmy momentem skręcającym M1 poprzez przyłożenie siły P=1 kG na ramieniu r1=5, 10, 15, 20 cm

3.2 Wyniki pomiarów:

Seria odczytów

Nr punktu

1

2

Odczyt I

OP

377

007

OK.

291

-006

δ [m]

086

013

Odczyt II

OP

358

009

OK.

308

000

δ [m]

050

009

Odczyt III

OP

363

007

OK

287

-006

δ [m]

076

013

δśr

070,666

011,666

δobl

Błąd[%]

3.3 Kąty skręcenia pręta odpowiadające przyrostowi momentu skręcającego od M0 do M1

r1=0,09 m

r2=0,15 m

P=0,981 N

P=0,981 N

M0=P.r0=0,08829Nm

M1=P.r1=0,14715Nm

M=M1-M0=0,05886 Nm

a) 1=0x01 graphic
= 7,066.10-3 rad

b) 2=0x01 graphic
= 1,166.10-3 rad

3.4 Obliczenia teoretyczne kąta skręcania

G=35.109 Pa

R=0,019 m

δ=0,001 m

Is=(2R)δ3

=,

a) dla l=0,1 m

2=4,226.10-3 rad

b) dla l=0,5 m

=21,13.10-3 rad

3.5 Porównanie wyników doświadczalnych i teoretycznych

Kąt skręcania  w punkcie

Wartość teoret. [10-3rad]

Wartość doświad. [10-3rad]

1

21,13

7,066

2

4,22

1,166

  1. Uwagi własne

Obliczenia (zarówno teoretyczne jak i doświadczalne) wyraźnie dowodzą, że kąt skręcania w przekroju otwartym jest dużo większy od kąta skręcania w przekroju zamkniętym, mimo że pręt o przekroju zamkniętym był obciążony większym momentem skręcającym (większa siła na większym ramieniu). Przekroje zamknięte są bardziej odporne na skręcanie niż przekroje otwarte.
