TEMAT: BADANIE WŁAŚCIWOŚCI MAGNETYCZNYCH CIAŁ STAŁYCH
1. Cel ćwiczenia
Celem ćwiczenia jest określenie wpływu temperatury na magnetyczne właściwości próbki ferromagnetyka, wyznaczenie temperatury Curie, badanie zmian magnetyzacji próbki w zewnętrznym polu magnetycznym oraz obserwacja pętli histerezy magnetycznej.
2.Opis teoretyczny
Polem magnetycznym nazywamy szczególną postać materii. W uproszczeniu możemy określić, że jest to obszar, w którym na naładowane, poruszające się cząstki działa siła zależna od iloczynu ładunku cząstki i jej prędkości.
Pole magnetyczne jest wytwarzane przez poruszające się ładunki . Tak więc pole magnetyczne wytwarzają wszelkie prądy, ale także elektrony w atomach wytwarzają pewien moment magnetyczny
Pole magnetyczne opisujemy przy pomocy następujących wielkości wektorowych:
* Indukcji magnetycznej B
* Natężenia pola magnetycznego H
* Namagnesowania (polaryzacji magnetycznej) M
Zależności między tymi wielkościami:
gdzie:
- przenikalność magnetyczna próżni (w układzie SI = 12.566.10-7 Vs/A)
u - względna przenikalność magnetyczna (liczba charakteryzująca własności magnetyczne substancji)
Pole magnetyczne oddziaływuje na różne ciała nadając im własności magnetyczne. Ciała te (zwane magnetykami) dzielimy na trzy grupy:
* Diamagnetyki (mają u mniejsze od 1 )
* Paramagnetyki (mają u nieco większe od jedności, przy czym u nie zależy od zewnętrznego pola)
* Ferromagnetyki (mają u>>1 przy czym u bardzo silnie zależy od zewnętrznego pola magnetycznego)
Ferromagnetyki charaktryzuja się tym, że ich własne (wewnętrzne) pole magnetyczne może setki i tysiące razy przekraczać wywołujące je zewnętrzne pole magnetyczne. Duża wartość namagnesowania tłumaczy się występowaniem w nich magnetycznego pola cząstkowego spowodowanego m.in. nieskompensowanym oddziaływaniem spinowych momentów magnetycznych elektronów w atomach sieci krystalicznej . W wyniku tego oddziaływania powstają tzw domeny magnetyczne, czyli obszary samoistnie namagnesowane, zachowujące się jak małe magnesiki. Namagnesowanie każdej domeny równa się namagnesowaniu nasycenia, czyli jest maksymalne.
Diamagnetyki i paramagnetyki należą do materiałów słabo magnetycznych, ich przenikalność magnetyczna jest bliska jedności.

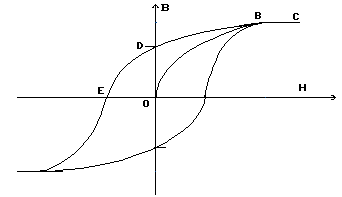

Zazwyczaj poszczególne domeny są względem siebie zorientowane chaotycznie. Dopiero zewnętrzne pole magnetyczne porządkuje je, powodując ustawienie się domen anty-równolegle do zewnętrznego pola (to znaczy wzdłuż linii pola, ale z odwrotnie w stosunku do zewnętrznego pola ustawionymi biegunami). Prześledźmy magnesowanie próbki ferromagnetycznej umieszczonej w zewnętrznym polu magnetycznym H. Przebieg tego eksperymentu przedstawia poniższy wykres zależności
Jeśli próbka była początkowo rozmagnesowana (pkt. O) , zwiększanie natężenia zewnętrznego pola H powoduje wzrost indukcji wewnątrz próbki tak, jak przedstawia to fragment O-B-C wykresu. Jak widać istnieje taka wartość H pola (odpowiadająca punktowi B), powyżej której zwiększanie natężenia pola nie powoduje już wzrostu indukcji B. Próbka osiągnęła tzw. stan nasycenia. Mechanizm zjawiska jest następujący:
W miarę wzrostu zewnętrznego pola, domeny obracają się dążąc do ustawienia się wzdłuż linii pola, tym samym zwiększając wartość indukcji B (odcinek O-B). Kiedy już wszystkie domeny ustawią się wzdłuż linii pola ( punkt B wykresu), dalsze zwiększanie pola nie może już spowodować wzrostu indukcji (odcinek B-C). W miarę zmniejszania natężenia pola, następuje stopniowe rozmagnesowywanie próbki (wskutek drgań termicznych uporządkowanie domen zmniejsza się). Zachodzi ono wzdłuż krzywej C-B-D. Jak widać po wyłączeniu zewnętrznego pola próbka pozostaje częściowo namagnesowana (pkt. D). Tę wartość B (odpowiadającą punktowi D) nazywamy pozostałością magnetyczną próbki.
Aby rozmagnesować próbkę zupełnie, należy przyłożyć pole magnetyczne skierowane przeciwnie o pewnej wartości H. Tę wartość pola (odpowiadającą punktowi E), którą należy przyłożyć, aby zniwelować namagnesowanie próbki nazywamy polem koercji. Dalszy przebieg pętli przy przykładaniu pola ujemnego przebiega podobnie (tzn. znów dojdzie do nasycenia itd.).
Pole powierzchni ograniczone pętlą histerezy jest równe gęstości energii potrzebnej na prze-magnesowanie próbki (energii potrzebnej na prze-magnesowanie jednostki objętości próbki).
Powyżej pewnej temperatury , zwanej temperaturą Curie, nie-uporządkowanie atomowych momentów magnetycznych jest tak duże, że magnetyzacja spontaniczna znika i układ staje się paramagnetykiem. W okolicach temperatury Curie , gdzie znika uporządkowanie ferromagnetyczne, spadek napięcia U jest szczególnie gwałtowny.
3.Wykonanie ćwiczenia
Układ pomiarowy

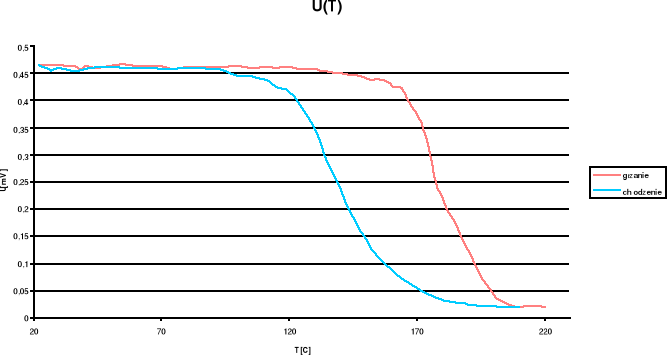

Stopniowo podgrzewamy próbkę spiralą grzejną zasilaną zasilaczem . Mierzymy przy ustalonym natężeniu prądu cewki pierwotnej zależność napięcia w cewce wtórnej od temperatury próbki. Po podgrzaniu próbki powyżej temperatury Curie, obserwujemy powstanie plato, i następnie wyłączamy ogrzewanie próbki i podczas jej stygnięcia powtórnie mierzymy zależność przy tym samym ustalonym natężeniu prądu I cewki pierwotnej, jak w trakcie ogrzewania. Sporządzamy wykres zależności U(T) i ekstrapolując krzywą otrzymujemy wartość temperatury Curie.
Grzanie |
Chłodzenie |
||||
Temp [oC] |
U [mV] |
Temp [oC] |
U [mV] |
||
22 |
0,466 |
210 |
0,02 |
||
36 |
0,463 |
208 |
0,02 |
||
38 |
0,456 |
206 |
0,02 |
||
39 |
0,459 |
204 |
0,02 |
||
40 |
0,463 |
202 |
0,02 |
||
45 |
0,458 |
200 |
0,021 |
||
50 |
0,464 |
198 |
0,021 |
||
55 |
0,467 |
196 |
0,022 |
||
60 |
0,463 |
194 |
0,022 |
||
65 |
0,463 |
192 |
0,023 |
||
70 |
0,463 |
190 |
0,024 |
||
75 |
0,456 |
188 |
0,025 |
||
80 |
0,461 |
186 |
0,026 |
||
85 |
0,462 |
184 |
0,027 |
||
90 |
0,462 |
182 |
0,03 |
||
95 |
0,462 |
180 |
0,032 |
||
100 |
0,463 |
175 |
0,04 |
||
105 |
0,46 |
170 |
0,053 |
||
110 |
0,462 |
165 |
0,068 |
||
115 |
0,458 |
160 |
0,088 |
||
120 |
0,461 |
155 |
0,11 |
||
122 |
0,458 |
150 |
0,144 |
||
124 |
0,456 |
145 |
0,185 |
||
126 |
0,457 |
140 |
0,234 |
||
128 |
0,456 |
135 |
0,287 |
||
130 |
0,457 |
130 |
0,35 |
||
132 |
0,455 |
125 |
0,386 |
||
134 |
0,454 |
120 |
0,415 |
||
136 |
0,453 |
115 |
0,425 |
||
138 |
0,45 |
110 |
0,44 |
||
140 |
0,45 |
105 |
0,445 |
||
142 |
0,449 |
100 |
0,445 |
||
144 |
0,447 |
95 |
0,454 |
||
146 |
0,446 |
90 |
0,457 |
||
148 |
0,444 |
85 |
0,458 |
||
150 |
0,442 |
80 |
0,459 |
||
152 |
0,437 |
75 |
0,457 |
||
154 |
0,44 |
70 |
0,457 |
||
156 |
0,437 |
65 |
0,458 |
||
158 |
0,435 |
60 |
0,459 |
||
160 |
0,427 |
55 |
0,46 |
||
162 |
0,425 |
50 |
0,461 |
||
164 |
0,422 |
45 |
0,461 |
||
166 |
0,402 |
40 |
0,457 |
||
168 |
0,391 |
35 |
0,455 |
||
170 |
0,375 |
30 |
0,459 |
||
172 |
0,355 |
27 |
0,455 |
||
174 |
0,32 |
25 |
0,46 |
||
176 |
0,284 |
22 |
0,465 |
||
178 |
0,24 |
|
|
||
180 |
0,217 |
|
|
||
182 |
0,198 |
|
|
||
184 |
0,182 |
|
|
||
186 |
0,164 |
|
|
||
188 |
0,145 |
|
|
||
190 |
0,124 |
|
|
||
192 |
0,105 |
|
|
||
194 |
0,086 |
|
|
||
196 |
0,068 |
|
|
||
198 |
0,054 |
|
|
||
200 |
0,042 |
|
|
||
202 |
0,034 |
|
|
||
204 |
0,028 |
|
|
||
206 |
0,024 |
|
|
||
208 |
0,022 |
|
|
||
210 |
0,02 |
|
|
||
215 |
0,022 |
|
|
||
220 |
0,02 |
|
|

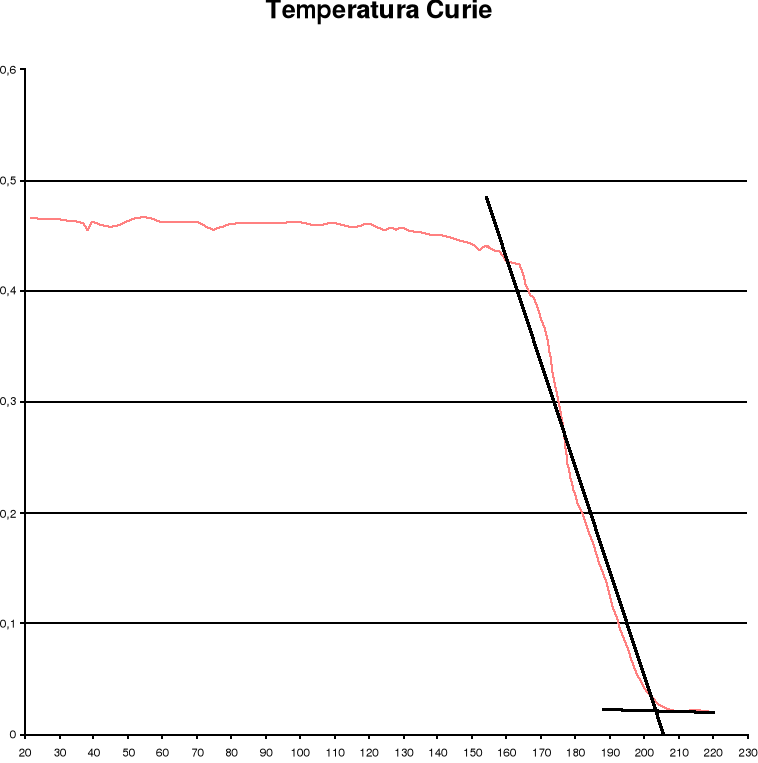

Temperatura Curie ok. 203 oC
4.Wnioski
Metoda ta nie jest wystarczająco dokładna. Musimy w niej wziąć pod uwagę błędy niepewności pomiarowych (niedokładność aparatury) jak i błędy zastosowanej metody graficznej.
