Nr ćw.

302

Data

22.03.01

Imię i Nazwisko

Krzysztof Czerski

Wydział

Elektryczny

Semestr

II

Grupa nr

E-9

Prowadzący

mgr Jarosław Gutek

Przygotował

Wykonał

Opracował

Ocena ostat.

Temat: Wyznaczanie stałej siatki dyfrakcyjnej.

  1. Wstęp teoretyczny:

Falowy charakter światła.

Światło jest falą elektromagnetyczną rozchodzącą się w próżni ze stałą prędkością c. Jest rozchodzącym się w przestrzeni zaburzeniem pola elektromagnetycznego. Do celów optycznych potrzebne jest jedynie opisanie w czasie wektora elektrycznego fali świetlnej równaniem (dla fali biegnącej w kierunku osi x) :

0x01 graphic

gdzie T i λ oznaczają odpowiednio okres i długość fali, zaś ϕ0 jest fazą początkową.

Interferencja polega na nakładaniu się dwóch lub większej ilości fal. Warunki interferencji możemy wyrazić zarówno przez różnicę faz, jak i przez różnicę dróg :

warunek minimum warunek maksimum

0x01 graphic
0x01 graphic

k=0,1,2,3,...

Zasada Huyghensa: każdy punkt, który fala napotyka na swojej drodze staje się źródłem nowej fali kulistej; położenie fali można odczytać jako styczną do fal cząstkowych. Jest to podstawa wyjaśnienia zjawisk dyfrakcji i interferencji.

Dyfrakcja

0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
Jest to zjawisko ugięcia się fali zauważalne, gdy przechodzi ona przez szczelinę szczelinę o niewielkich rozmiarach.

0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic

0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
dla a=10

a

dla a=

0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
a

Zachowanie się fali za szczeliną zależy od szerokości tej szczeliny (a) w stosunku do długości fali (). Gdy a>> (pierwszy rysunek) szerokość przechodzącej wiązki jest w zasadzie równa szerokości otworu - oświetlenie ekranu , ustawionego równolegle do przeszkody jest obrazem geometrycznym otworu. W tej sytuacji zjawisko dyfrakcji praktycznie nie jest widoczne.Jeżeli jednak a<=: wówczas fala za szczeliną jest wyraźnie kulista i oświetla powierzchnię ekranu wielokrotnie większą od powierzchni szczeliny. Ten przypadek przedstawia zjawisko dyfrakcji (ugięcia) fali na pojedyńczej szczelinie.

Siatka dyfrakcyjna jest to układ szczelin wzajemnie równoległych i leżących w stałej odległości. Wykonuje się je przez nacięcie rowków na szkle lub metalowej płycie za pomocą ostrza diamentowego. Maksimum główne to obszar największego podświetlenia w środkowej części widma ograniczony wystąpieniem pierwszego minimum lub wystąpieniem maksimów wtórnych, których natężenie jest bardzo małe. Jego szerokość jest wyznaczona przez położenie pierwszego minimum, a opisana jest wzorem:

0x01 graphic

gdzie ϑm oznacza kąt występowania maksimum rzędu m.

Zdolność rozdzielcza. Siatka dyfrakcyjna ma zdolność rozdzielczą R zdefiniowaną przez:

0x01 graphic
,

gdzie: jest średnią długości fali dwóch linii widmowych ledwie rozróżnialnych, a jest różnicą długości fal między nimi.

Kryterium Rayleigh'a mówi, że dwa maksima są ledwie rozróżnialne, gdy ich odległość kątowa jest taka, że maksimum jednej linii przypada na minimum drugiej. Jeśli zastosujemy to kryterium, to możemy pokazać, że :

R=Nm,

gdzie: R to zdolność rozdzielcza, N - całkowita liczba nacięć, m - rząd obserwowanego widma.

2. Opis przeprowadzonego ćwiczenia:

3. Schemat doświadczenia:

W celu znalezienia stałej siatki dyfrakcyjnej d (czyli odległości między środkami dwóch sąsiednich szczelin) skorzystamy z równania:

0x01 graphic

gdzie: m - rząd obserwowanego widma, - długość fali (dla lampy sodowej =589,3 nm), -kąt pod jakim obserwowane jest max. widma.

Wartości kątów dla poszczególnych rzędów m odczytujemy za pomocą spektrometru zaopatrzonego w dokładną podziałkę kątową. Rozbieżne światło lampy sodowej wpada do kolimatora przez szczelinę umieszczoną w ognisku soczewki, przez co opuszcza go jako wiązka równoległa. Następnie pada na siatkę dyfrakcyjną zamontowaną na osi obrotu lunetki z soczewką skupiającą. Lunetka jest trwale połączona z kątomierzem, zatem jej położenie można z dużą dokładnością odczytywać ze skali kątowej zaopatrzonej w noniusz.

4. Dane eksperymentalne:

SIATKA A

Położenie prążka rzędu 0.

Odchylenie prążka rzędu 1.

Odchylenie prążka rzędu 2.

Odchylenie prążka rzędu 3.

L.p.

w prawo

w lewo

w prawo

w lewo

w prawo

w lewo

1

153,05845°

6,94155°

6,80845°

13,69155°

13,55845°

Nie udało się zaobserwować prążków 3-go rzędu.

2

153,05845°

6,95825°

6,80845°

13,72495°

13,5835°

3

153,04175°

6,94155°

6,8001°

13,45825°

13,80845°

SIATKA B

1

153,05845°

6,17505°

6,84185°

13,5663°

13,6002°

21,19155°

20,55845°

2

153,05845°

6,17505°

6,80845°

13,57465°

13,6002°

21,19155°

20,59185°

3

153,04175°

6,17485°

6,80845°

13,82515°

13,57515°

21,54225°

20,59185°

Odchylenie prążka to wartość bezwzględna różnicy położenia prążka zerowego i prążka m-tego rzędu.

5. Obliczenia:

Stała siatki dyfrakcyjnej rząd 1. [nm]

Stała siatki dyfrakcyjnej rząd 2. [nm]

Stała siatki dyfrakcyjnej rząd 3. [nm]

L.p.

w prawo

w lewo

w prawo

w lewo

w prawo

w lewo

SIATKA A

1

4878,50

4973,41

4981,94

5029,92

Nie udało się zaobserwować prążków 3-go rzędu.

2

4866,85

4973,41

4970,05

5020,82

3

4878,50

4979,49

5066,67

4940,57

śr.

4874,62

4975,44

5006,22

4997,10

SIATKA B

1

5481,26

4949,25

5027,06

5014,77

4893,12

5036,98

2

5481,26

4973,41

5025,02

5014,77

4893,12

5029,16

3

5481,44

4973,41

4934,72

5023,84

4817,16

5029,16

śr.

5481,32

4965,36

4995,60

5017,79

4867,80

5031,77

Przykład obliczeń:

0x01 graphic

Średnia stała siatki A: 0x01 graphic
cał. 0x01 graphic

Średnia stała siatki B: 0x01 graphic
cał. 0x01 graphic

7. Dyskusja błędów:

Wartość błędu dla siatki A

Dla prążka rzędu 1.

Dla prążka rzędu 2.

w prawo

w lewo

w prawo

w lewo

0x01 graphic

141,55nm

19,78nm

96,70nm

83,51nm

0x01 graphic

85,39nm

Wartość błędu dla siatki B

Dla prążka rzędu 1.

Dla prążka rzędu 2.

Dla prążka rzędu 3.

w prawo

w lewo

w prawo

w lewo

w prawo

W lewo

0x01 graphic

670,91nm

151,68nm

123,26nm

67,45nm

332,98nm

45,24nm

0x01 graphic

231,92nm

• Wartość błędu:

0x01 graphic

1,3 - współ. Studenta - Fishera dla n=3 pomiarów

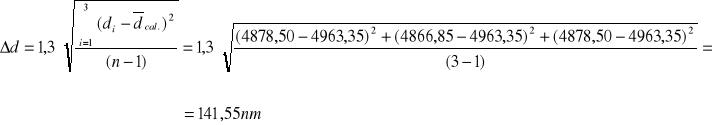

Przykład obliczeń:

0x01 graphic

• Średnia wartość błędu:

0x01 graphic
=0x01 graphic

Przykład obliczeń:

0x01 graphic
=0x01 graphic

8. Końcowe zestawienie wyników - wnioski:

Stała siatki A: 4963,35 ± 85,39nm

Stała siatki B: 5059,94 ± 231,92nm

Pomiary są dość dokładne, dzięki zastosowaniu noniusza przy mierzeniu kąta odchylenia, co zdecydowanie zwiększało dokładność pomiaru. W ćwiczeniu można by użyć kilku różnych lamp dających światła o różnych długościach fali, aby jeszcze dokładniej zbadać stałą siatki dyfrakcyjnej.
