Opływ walca, mechanika plynów


LABORATORIUM : MECHANIKA PŁYNÓW

0x01 graphic

Temat: Opływ walca kołowego.

Nazwisko i imię:

Piotr Laszczyk

IMiR III r.

Grupa : 2

Podgrupa : 2A

  1. Cel ćwiczenia.

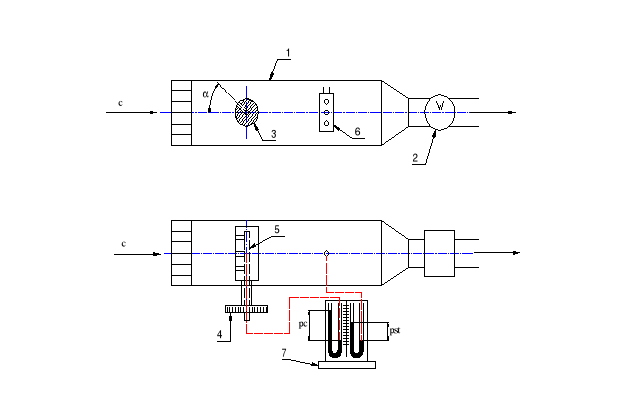

  1. Schemat stanowiska pomiarowego.

0x08 graphic

1 - komora pomiarowa

2 - wentylator

3 - walec kołowy

4 - kątomierz

5 - króciec pomiaru uśrednionego ciśnienia całkowitego

6 - króciec pomiaru uśrednionego ciśnienia całkowitego

7 - U - rurka

  1. Tabela.

Lp

αi

Cosαi

Li (rzecz.)

pi

Picosαi

ΔαΣpicosαi

CX

[0]

[mm alk.]

[N/m2]

[N/m2]

[N/m2]

1

0

1

66

175,1945

175,1945

1365,707

0,679757

2

10

0,984823

58

188,1957

185,3395

3

20

0,939753

69

170,319

160,0578

4

30

0,866158

98

123,1897

106,7017

5

40

0,766272

141

53,30819

40,84857

6

50

0,643126

190

-26,3242

-16,9298

7

60

0,50046

236

-101,081

-50,587

8

70

0,342602

275

-164,462

-56,345

9

80

0,174345

286

-182,339

-31,7899

10

90

0,000796

261

-141,71

-0,11285

11

100

-0,17278

255

-131,959

22,79944

12

110

-0,34111

246

-117,333

40,02279

13

120

-0,49908

238

-104,331

52,06975

14

130

-0,64191

235

-99,456

63,84139

15

140

-0,76525

235

-99,456

76,10844

16

150

-0,86536

235

-99,456

86,06532

17

160

-0,93921

233

-96,2057

90,35708

18

170

-0,98455

230

-91,3302

89,91875

19

180

-1

228

-88,0799

88,0798

20

190

-0,9851

227

-86,4548

85,16644

21

200

-0,9403

228

-88,0799

82,82122

22

210

-0,86695

232

-94,5805

81,99686

23

220

-0,76729

234

-97,8308

75,06502

24

230

-0,64435

235

-99,456

64,08398

25

240

-0,50184

236

-101,081

50,72634

26

250

-0,3441

236

-101,081

34,7818

27

260

-0,17591

237

-102,706

18,0674

28

270

-0,00239

248

-120,583

0,28807

29

280

0,171208

257

-135,209

-23,1489

30

290

0,339608

268

-153,086

-51,9892

31

300

0,497699

286

-182,339

-90,7498

32

310

0,640684

268

-153,086

-98,0797

33

320

0,764221

225

-83,2045

-63,5866

34

330

0,864562

173

1,303371

1,126845

35

340

0,938659

123

82,5609

77,49657

36

350

0,984265

86

142,6915

140,4463


0x08 graphic

4. Wnioski:

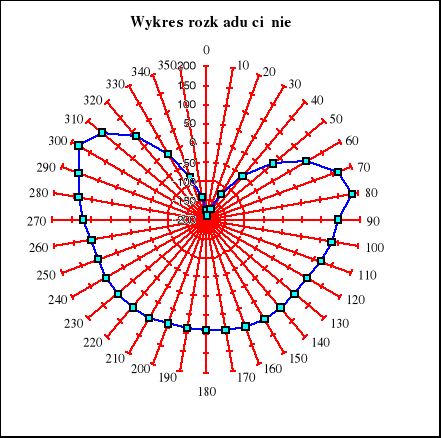

Otrzymany wykres rozkładu ciśnień nie jest symetryczny, spowodowane jest to niedokładnością wykonania ćwiczenia oraz błędami odczytu.

Z wykresu wynika, że oderwanie strugi powietrza następuje przy kącie 80°, gdzie jest maksymalna depresja. W tym miejscu występuje najniższe ciśnienie. Możemy z tego wywnioskować też, iż mamy do czynienia z przepływem odbywającym się w zakresie małych liczb Re . Można przypuszczać na podstawie obliczonej wartości Cx=0,679 i wykresu Cx(Re) dla nieskończenie długiego walca kołowego (wykres znajduje się w instrukcji), że warstwa przyścienna walca jest laminarna.

0x01 graphic

0x01 graphic
