AKADEMIA TECHNICZNO-HUMANISTYCZNA 12.10.2012

W BIELSKU-BIAŁEJ

Wydział BMiI

Studia stacjonarne

Mechanika i Budowa maszyn

Rok3/Semestr 5, rok ak. 2012/2013

Grupa 2a

Laboratorium

Obrabiarek Sterowanych Numerycznie

Ćwiczenie numer 1

Tryby pracy obrabiarki: JOG, MDA oraz AUTO

1. Cel ćwiczenia:

Zapoznanie się z trybami oraz metodami pracy obrabiarki sterowanej numerycznie (tokarki). Trybami: JOG, MDA oraz AUTO.

2. Wprowadzenie:

Budowa panelu do obsługi maszyny, panel HMI (ekran), soft key'e do obsługi:

A-Wyświetlacz

1-Przycisk zakresu „Maszyna”

2 -Recoll (powrót)

3 -Pasek przycisków programowanych (poziomy)

4 -Przycisk etc.

(rozszerzenie menu)

5 -Przycisk przełączania zakresów

6-Pasek przycisków programowanych (pionowy)

Uwagi!:

• Przycisk INPUT- wprowadzenie,

• System obrabiarki to Windows XP, co pozwala na wczytywanie danych z pamięci przenośnych

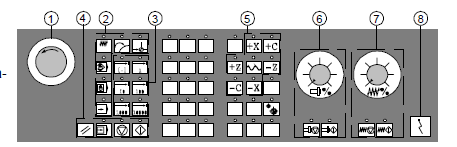

Dolna klawiatura (operatora) i jej budowa:

1 -Wyłącznik awaryjny

2 -Przyciski robocze (z funkcjami maszyny)

3 -Ruch krokowy / przyrost

4 -Sterowanie programowe

5 -Przycisk kierunkowy z nałożeniem przesuwu szybkiego

6 -sterowanie wrzecionem

7- Sterowanie posuwem

8 -Przełącznik z zamkiem

Na obrabiarce sterowanej numerycznie z oprogramowaniem typu Sinumerik mamy trzy rodzaje pracy: tryb, JOG, tryb AUTO oraz tryb MDA.

3. Przebieg ćwiczenia

W trakcie ćwiczenia zostały omówione tryby pracy obrabiarki oraz zapoznanie z tego typu maszyną.

4. Opis trybów pracy, którymi zajmowaliśmy się podczas laboratorium:

1. Tryb pracy JOG ( w tym trybie ustawialiśmy najazd narzędzia, punkt referencyjny oraz dokonaliśmy zadrapania z przesunięciem do pkt. 0). Ma on następujące cechy:

• Jest to tryb pracy ręcznej,

• Na wstępie należy określić punkt referencyjny, za pomocą funkcji „rev point” następuje najazd na tenże punkt, po wciśnięciu „cycle start” maszyna sama najeżdża na punkt referencyjny,

•



  W tym trybie pracy narzędzie porusza się póki trzymamy wciśnięty klawisz posuwu, za pomocą korb w obrabiarce oraz przycisków :

Regulujemy wartość „dojazdu” narzędzia, możemy dojechać z dokładnością do 1000,100,10,1 mikrometra, chociaż co do 1 µm jest problem, ponieważ pojedynczy krok silnika krokowego osi maszyny wynosi 2,5 µm.

• A więc przyciski 10 000,1000,100,10,1 µm służą do precyzyjnego najazdu ręcznego narzędzia.

• Warto wspomnieć o układach współrzędnych maszyny oraz przedmiotu, MKS to układ na promieniu- maszyny, natomiast WKS na średnicy przedmiotu. Przycisk PRESET służy do przesunięcia układu.

2. Tryb pracy AUTO:

• Maszyna wykonuje program wykonany na komputerze, maszyna przechowuje wszystkie dane z programami w pamięci stałej,

• Program można edytować przed wykonaniem i wprowadzić zmiany,

• Maszyna pracuje samodzielnie według wprowadzonego programu,

• Można wykonywać zadanie linijka po linijce za pomocą funkcji „single blok”

• „cycle start” oraz „cycle stop” to funkcje załączenia i zakończenia programu, przycisk „reset powoduje przerwanie działania.

3. Tryb pracy MDA:

• Jest to tryb pracy półautomatyczny,

• Umożliwia on wpisanie szybkich poleceń i wykonanie ich linijka po linijce.

• Umożliwia testowanie części długich programów.

Dodatkowe udogodnienia w obrabiarce sterowanej numerycznie:

• WĘDKA- kółko ręczne plus panel przycisków przenośny, umożliwia to ustawienia obróbki na odległość.

5. Wnioski:

• Możemy stwierdzić, że tryb pracy JOG jest trybem „warsztatowym”, produkcja w tym trybie jest uciążliwa i nieopłacalna, ponieważ bardziej skomplikowane kształty byłyby ciężkie do wykonania, ten tryb przydatny jest w krótkich czynnościach, do których nie jest konieczne pisanie programu,

• Tryb pracy auto umożliwia wykonanie seryjnych wyrobów dzięki możliwości wykorzystania programu zapisanego w pamięci obrabiarki,

• Tryb MDA jest trybem półautomatycznym i przydatnym przy wykonywaniu krótkich programów, szybkich do napisania, oraz przy sprawdzaniu części programów dłuższych oraz linijka po linijce.

+x

+z

-x

-z

---
