Grupa 201 L02_b	TECHNIKI WYTWARZANIA II LABORATORIUM	POLITECHNIKA ŚWIĘTOKRZYSKA WZiMK
Imię i Nazwisko: 1.	Temat ćwiczenia: Technologia szlifowania powierzchni płaskich	Data wykonania ćwiczenia: 2014-01-27

1. Budowa i zasada działania szlifierki do płaszczyzn.

Schemat budowy szlifierki do płaszczyzn:
1) tarcza ścierna,

2) kółko do ręcznego posuwu promieniowego tarczy ściernej,

3) stół,
4) kółko do poprzecznego posuwu stołu,
5) kółko do ręcznego posuwu wzdłużnego stołu.

Stół szlifierki ma hydrauliczny posuw wzdłużny posuwistozwrotny i hydrauliczny przesuw poprzeczny.
Do ręcznego przesuwu stołu w kierunku wzdłużnym służy pokrętło 5, a do przesuwu poprzecznego pokrętło 4. Tarcza ścierna 1 otrzymuje napęd obrotów od silnika elektrycznego znajdującego sie u dołu za korpusem szlifierki. Przesuwu promieniowego (dosuwu) tarczy ściernej do przedmiotu dokonuje sie ręcznie pokrętłem 2. [1]

Rys.1. Szlifierka do płaszczyzn.

2. Budowa ściernicy i podział ściernic.

Szlifowanie jest jedną z metod obróbki skrawaniem. Wszystkie poznane narzędzia skrawające mają określoną liczbę ukształtowanych ostrzy. W narzędziach do szlifowania zwanych ściernicami, ostrza stanowią ziarna materiału ściernego. Ani liczba tych ziaren ani kształt nie są bliżej określone.[2]

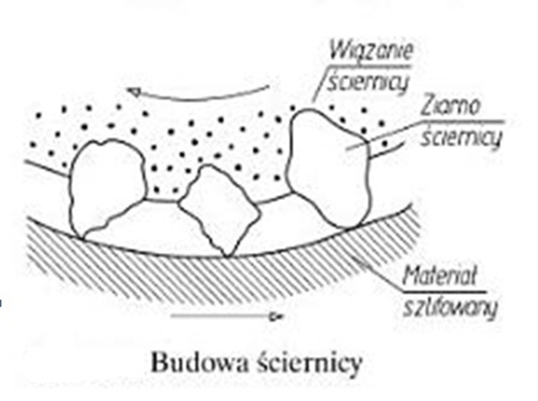

Rys.2. Budowa ściernicy.[3] Rys.3. Szlifowanie: a) wałka, b) otworu.

Do budowy ściernic stosuje sie materiały ścierne pochodzenia naturalnego jak kwarc, korund lub

diament oraz materiały wytworzone sztucznie jak karborund, elektrokorund oraz węglik boru.
Pod względem wielkości ziarna materiały ścierne dzieli sie na proszki ścierne i mikroproszki. Materiały ścierne maja różnorodne zastosowania. Używa sie ich w postaci proszku lub w postaci wyrobów ściernych, oprócz ściernic zaliczamy papiery i płótna ścierne oraz pasty ścierne. Ściernicom nadaje się różne kształty, zależnie od zadań jakie maja spełniać. Zawsze są to kształty obrotowe, ruchem roboczym ściernicy jest obrót dookoła swojej osi. Ruch ten nadaje wrzeciono szlifierki.

Rys.4. Szlifowanie powierzchni płaskich:
a) czołowe - powierzchnią czołową ściernicy,
b) obwodowe - obwodem ściernicy.

Podział ściernic:

• Ściernice płaskie - są przeznaczone do szlifowania ogólnego i bezkłowego,

• Ściernice pierścieniowe - są przeznaczone do szlifowania płaszczyzn,

• Ściernice garnkowe - stosowane do obróbki zgrubnej, szlifowania płaszczyzn oraz ostrzenia narzędzi,

• Ściernice talerzowe - przeznaczone do ostrzenia narzędzi i kół zębatych,

• Ściernice trzpieniowe - do szlifowania ręcznego, wykańczania form, matryc i kształtowych przedmiotów hartowanych,

• Ściernice płaskie - stosowane do przecinania, równania spoin i powierzchni oraz nadlewów. [4]

3. Stwierdzono niewyważenie tarczy szlifierskiej, masa niewyważenia m=5 gram. Średnice tarczy szlifierskiej d=30mm promień zaczepienia masy niewyważenia wynosi r=0,75d/2. Oblicz wartość siły odśrodkowej generowaną przez tą masę dla prędkości obrabianej n=6000 obrotów.

Dane:

m = 5 g = 0,005 [kg]→ masa niewyważenia

d = 300 mm = 0,3 [m] → średnica

R=
→ promień tarczy

r = 0,75* R = 112,5 [mm] = 0,1125 [m] → promień zaczepienia masy

→ częstotliwość obrotu tarczy

→ prędkość
