Zespół Dydaktyczno-Naukowy Napędów i Sterowania

Instytut Maszyn Roboczych Ciężkich PW

Laboratorium Elektrotechniki i Elektroniki

Pracownia Maszyn Elektrycznych

Ćwiczenie M - 5

Badania silnika indukcyjnego jednofazowego

Data Wykonania ćwiczenia .17.IV 2000

Data oddania sprawozdania .......................

Ocena: ................

Wykonał zespół:

1.SANIUK ARTUR

2.PIWOŃSKI ARKADIUSZ

3.NAJDIENOW WITALIJ

4.KĘDZIERSKI MARCIN

Wydział: SiMR

Rok ak. II

Grupa: 2.3

SPRAWOZDANIE

Celem ćwiczenia jest zapoznanie się z eksploatacyjnymi parametrami silnika indukcyjnego jednofazowego w całym zakresie zmian jego obciążenia, od pracy przy biegu jałowym do obciążenia znamionowego (czyli w naszym przypadku do 2,2A).

Silnik indukcyjny jednofazowy składa się ze stojana i wirnika. Nieruchomy stojan jest wykonany z izolowanych wzajemnie blach stalowych i posiada na swym wewnętrznym obwodzie wycięte żłobki. W 2/3 wszystkich żłobków stojana jest umieszczone uzwojenie główne silnika. Pozostałe są wolne, lub nawinięte uzwojeniem rozruchowym, czyli tzw. fazą pomocniczą. Wirnik ma zazwyczaj budowę klatkową.

0x08 graphic
Po włączeniu takiego silnika do sieci, w uzwojeniu stojana popłynie prąd zmienny wzbudzający zmienne pole magnetyczne. Strumień magnetyczny jednak w tym przypadku pozostanie nieruchomy, ponieważ brak dwu następnych faz (tak jak w silniku 3-fazowym), które to ukierunkowałyby co powoduje powstanie pola o charakterze pulsującym, które nie jest „samo” w stanie ruszyć silnik z pozycji spoczynku. Podobną rolę spełnia w przypadku silników na prąd stały komutator, którego tu również nie ma. Aby więc silnik indukcyjny jednofazowy ruszył, trzeba nadać mu moment rozruchowy z zewnątrz (tak jak np. silnikowi spalinowemu). Można tego dokonać, m. in. za pomocą tzw. uzwojenia rozruchowego, które nadaje ten pierwszy moment rozruchowy. Dzieje się tak, ponieważ uzwojenie to przesunięte jest o 90º elektrycznych względem uzwojenia głównego. Potem należy je odłączyć. Wyjątkiem jest uzwojenie rozruchowe z kondensatorem o odpowiednio dobranej pojemności (jeden spośród trzech dodatkowych elementów R, L, C, służących do przesunięcia prądu uzwojenia rozruchowego względem uzwojenia głównego) kiedy to może być ono cały czas włączone w obwód. Rozwiązanie takie ma swoje pewne korzyści.

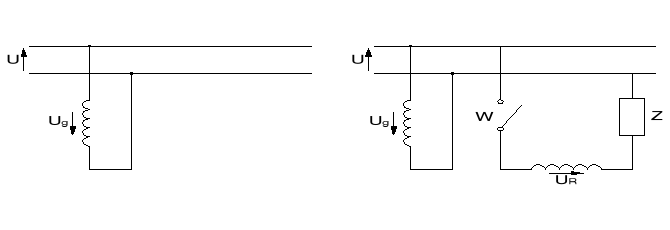

Poniżej znajdują się odpowiednio schematy silnika bez uzwojenia rozruchowego oraz wraz z tym uzwojeniem.

Odpowiednie ustawienie stosunku momentu rozruchowego względem nominalnego, oraz prądów tychże uzwojeń klasyfikuje dany silnik do różnych przeznaczeń (np. Mr/Mn = 1,0÷1,2, oraz Ir/In = 6÷9 - silniki uruchamiane pod niewielkim obciążeniem, a Mr/Mn = 1,8÷2,0, oraz Ir/In = 3÷5 - silniki uruchamiane pod dużym obciążeniem, duże zastosowanie). Ich dużą zaletą jest prostota budowy i eksploatacji, taniość produkcji, oraz wygodne użytkowanie poprzez możliwość podłączenia go pod siec jednofazową. Wadą natomiast jest konieczność stosowania uzwojenia rozruchowego, oraz ograniczony zakres mocy ze względu na ew. konieczność stosowania dodatkowych urządzeń do rozruchu. Prędkość regulowana jest za to dość prosto, bo poprzez zmianę napięcia zasilającego, co jednak ogranicza dość znacznie zakres prędkości obrotowych i mocy. Z tego powodu używa się ich do mniejszych maszyn, jak wentylatory i innych urządzeniach gospodarstwa domowego.

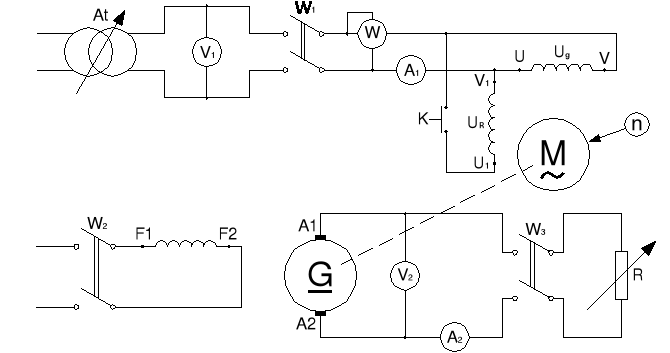

Ćwiczenie polegało na sporządzeniu charakterystyk silnika indukcyjnego jednofazowego, czego 0x08 graphic
dokonaliśmy za pomocą poniższego układu:

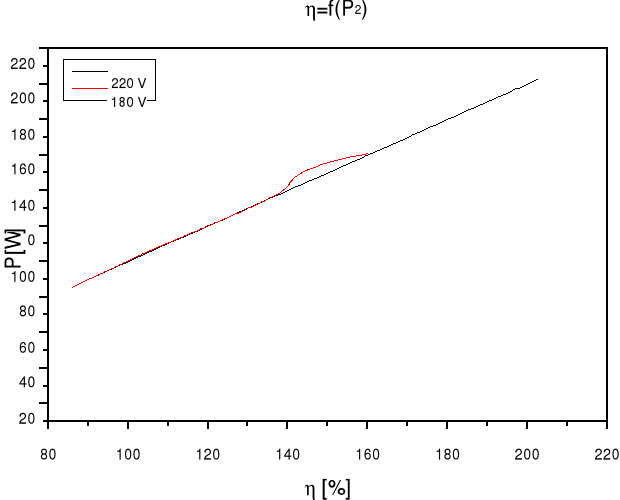

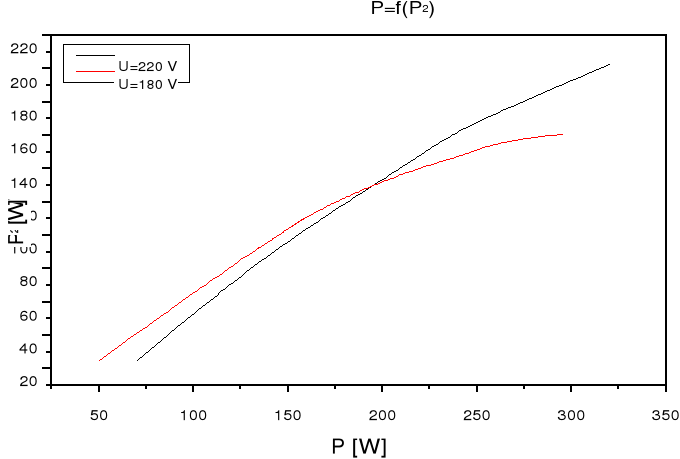

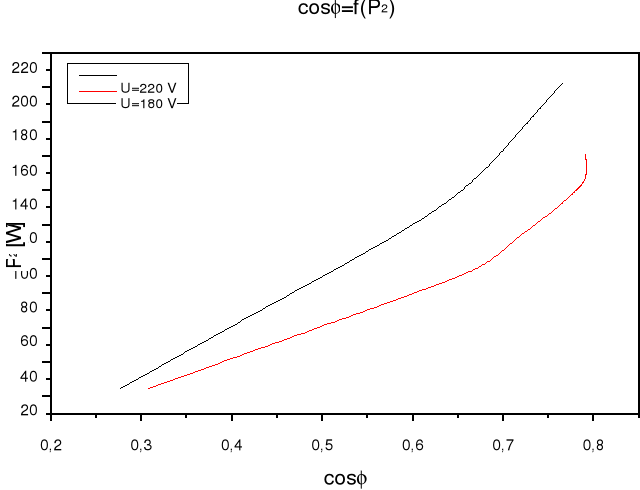

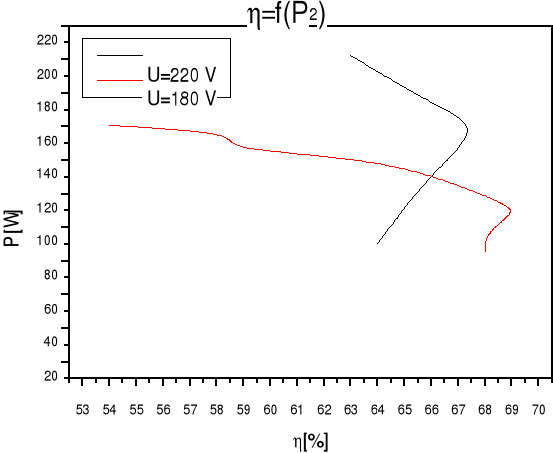

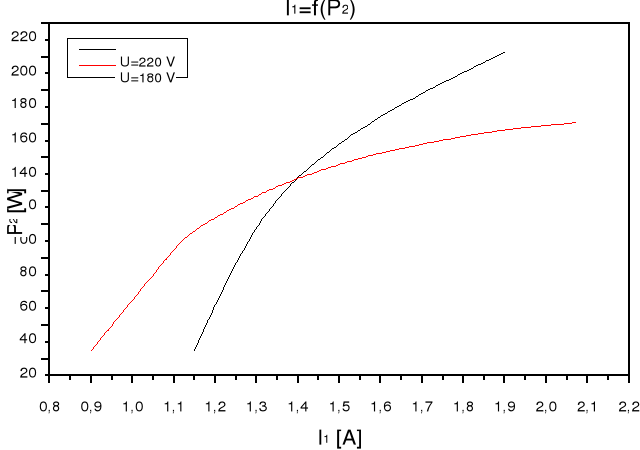

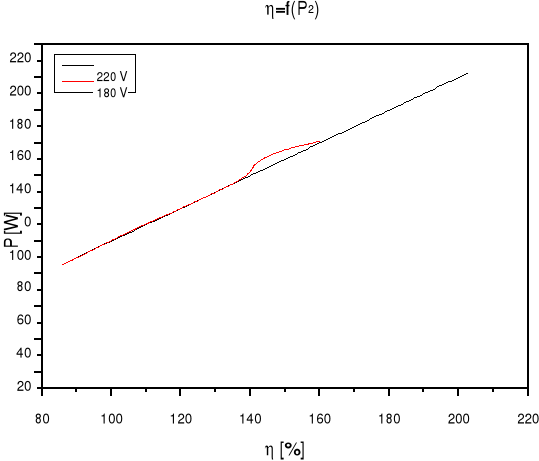

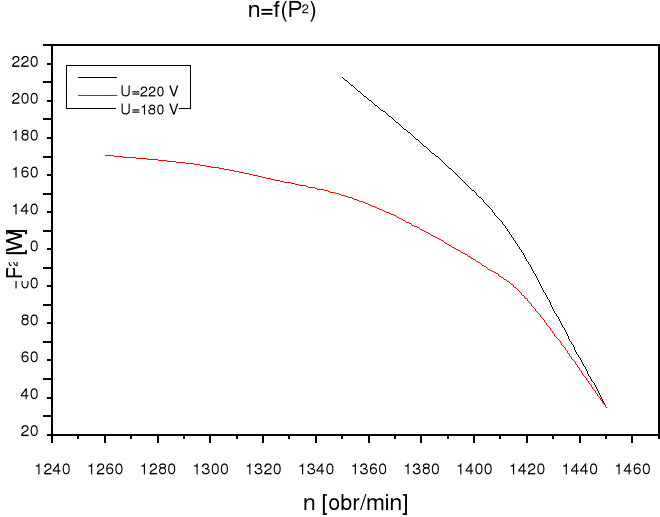

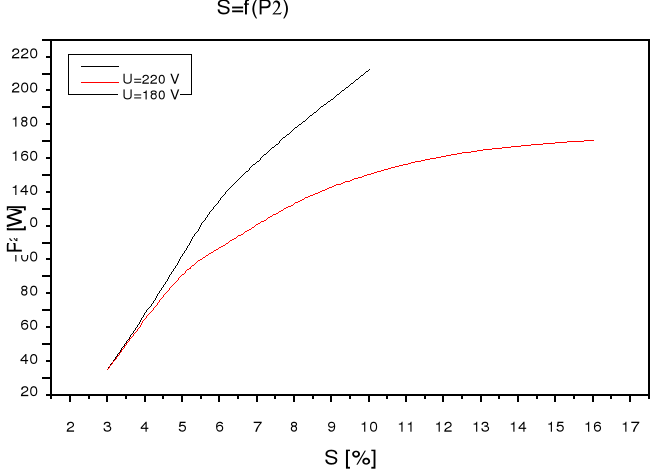

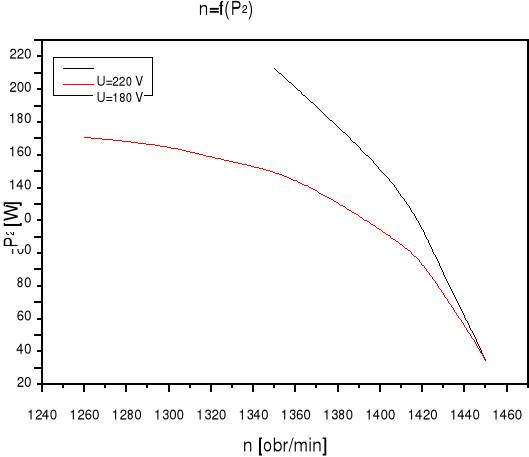

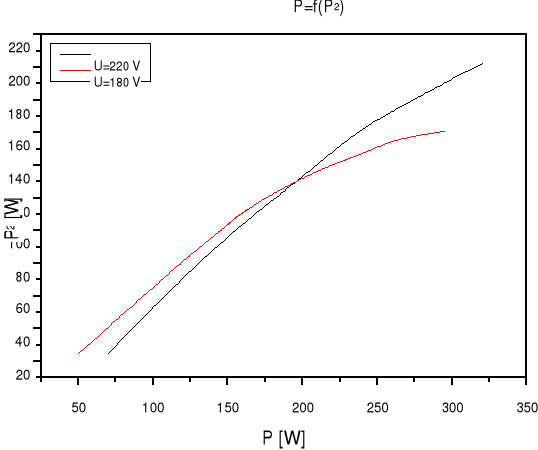

Wyniki pomiarów zostały zebrane poniżej w tabelkach w dwóch seriach dla dwóch różnych napięć U1 (220V i 180V), oraz w postaci załączonych odpowiednich wykresów.

Lp.

Wielkości mierzone

Wielkości obliczone

U1

I1

P

n

U2

I2

PG

Δ3PG

P2

ηG

ηS

cosϕ

S

V

A

W

obr/min

V

A

W

W

W

%

%

-

%

1

220

1,15

70

1450

180

0

0

0

25

0

-

0,277

3

2

220

1,27

140

1425

175

0,36

63

2,592

90,592

69,5

64

0,501

5

3

220

1,4

200

1410

168

0,6

100,8

7,2

133

75,8

66

0,649

6

4

220

1,55

235

1400

165

0,75

123,75

11,25

160

77,3

68

0,689

6,5

5

220

1,65

260

1375

160

0,84

134,4

14,112

173,512

77,5

66

0,716

8

6

220

1,9

320

1350

150

1,04

156

21,632

202,632

77

63

0,765

10

Lp.

Wielkości mierzone

Wielkości obliczone

U1

I1

P

n

U2

I2

PG

Δ3PG

P2

ηG

ηS

cosϕ

S

V

A

W

obr/min

V

A

W

W

W

%

%

-

%

1

180

0,9

50

1450

180

0

0

0

25

0

-

0,308

3

2

180

1,1

125

1420

172

0,34

58,48

2,312

85,792

68,2

68

0,631

5

3

180

1,14

140

1410

170

0,4

68

3,2

96,2

70,7

68

0,682

6

4

180

1,25

155

1400

167

0,47

78,49

4,418

107,908

72,7

69

0,688

6,5

5

180

1,26

162

1380

165

0,5

82,5

5

112,5

73,3

69

0,714

8

6

180

1,37

185

1375

162

0,58

93,96

6,728

125,688

74,8

67

0,750

8

7

180

1,56

220

1350

157

0,68

106,76

9,248

141,008

75,7

64

0,783

10

8

180

1,68

240

1325

155

0,72

111,6

10,368

146,968

79,3

58

0,793

11

9

180

1,86

260

1300

150

0,79

118,5

12,482

155,982

76

59

0,776

13

10

180

2,07

295

1260

145

0,84

121,8

14,112

160,912

76

54

0,791

16

Wraz ze wzrostem obciążenia silnika (najpierw przez włączenie nieobciążonej prądnicy, a potem przez jej dodatkowe obciążenie za pomocą oporu R) rośnie moc silnika (P), rosną prądy, zarówno w obwodzie silnika (I1) jak i obwodzie prądnicy (I2) w przeciwieństwie do napięcia na jej zaciskach (U2), które spada wraz z prędkością obrotową silnika (n). Właściwie wszystkie wartości obliczone rosną, za wyjątkiem sprawności prądnicy , która to najpierw rośnie, a potem maleje. Natomiast poślizg rośnie w miarę jednostajnie we wszystkich przypadkach.
