PKM II prow. dr inż. Paweł Pyrzanowski egzamin 21.06.2005 zadania

Zadanie 2:

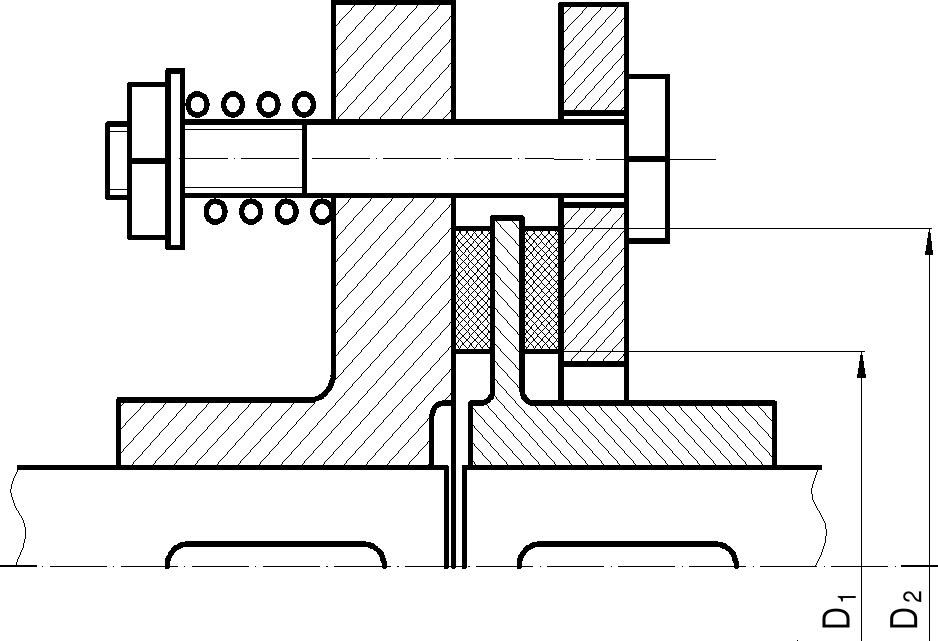

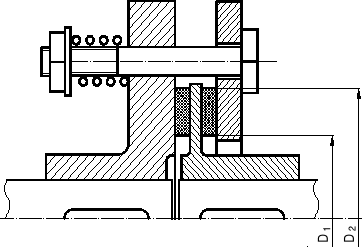

Przedstawione na rysunku sprzęgło cierne przeciążeniowe zaprojektowane jest do przenoszenia maksymalnego momentu M = 200 Nm. Docisk tarcz ciernych realizowany jest za pomocą k = 6 sprężyn nałożonych na śruby. Obliczyć:

1. Siłę osiową Q w każdej ze śrub
   .

2. Maksymalną wartość nacisków p na okładzinach ciernych.

3. Przyrost temperatury sprzęgła ΔT w czasie t = 5 s jeżeli wał czynny porusza się ze stałą prędkością obrotową n = 2000 obr/min, zaś wał bierny zostanie gwałtownie zatrzymany.

Pozostałe dane:

D₁ = 240 mm; D₂ = 300 mm

μ = 0.4 - współczynnik tarcia pomiędzy tarczą
a okładzinami ciernymi

m = 2 kg - masa sprzęgła

c = 0,55 kJ/(kg·ºC) - ciepło właściwe sprzęgła

PKM II prow. dr inż. Paweł Pyrzanowski egzamin 21.06.2005 zadania

Zadanie 3:

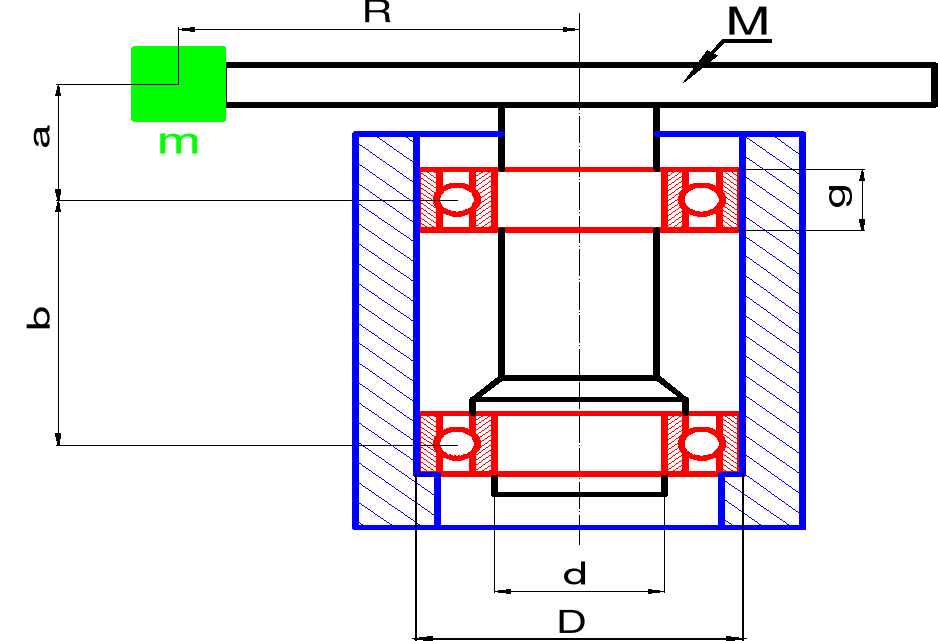

Wał wirówki o masie M = 26 kg ułożyskowany jest w dwóch jednakowych łożyskach tocznych typu 6007 o średnicy wewnętrznej d = 35 mm. Nośność dynamiczna łożysk wynosi C = 15900 N zaś statyczna C₀ = 10200 N. Wał jest wyrównoważony statycznie i dynamicznie. Na ramieniu o promieniu R = 0.25 m umieszczono masę m = 0.3 kg. Wirówka przez 75% czasu wiruje z prędkością obrotową n₁ = 2000 obr/min, zaś przez pozostały czas z prędkością n₂ = 5000 obr/min. Pozostałe wymiary: a = 50 mm, b = 300 mm. Obliczyć:

1.
   Średnie obciążenie równoważne Z łożyska dolnego.

2. Trwałość godzinowa łożyska dolnego L_10h.

3. Prawdopodobieństwo P bezawaryjnej pracy łożyska dolnego w okresie L_s = 2000 h.

---
