PRZEDMIOT: Techniki wytwarzania: Przetwórstwo Tworzyw Sztucznych

TEMAT: Technologia wytłaczania tworzyw sztucznych

OBOWIĄZUJACE ZAGADNIENIA:

• podstawowe elementy budowy wytłaczarki,

• rodzaje układów uplastyczniających stosowanych w przetwórstwie tworzyw termoplastycznych,

• podstawowe elementy konstrukcyjne ślimakowego układu uplastyczniającego,

• wydajność wytłaczania,

• rodzaje głowic wytaczarskich,

• charakterystyka linii do wytłaczania różnych profili.

LITERATURA:

1. Sikora R: Przetwórstwo tworzyw wielkocząsteczkowych, Wyd. Edu. Żak, W-wa 1993.

2. Dobrosz K., Matysiak A.: Przetwórstwo tworzyw sztucznych, ZZDZ W-wa 1988.

3. Wilczyński K.: Przetwórstwo tworzyw sztucznych, Wyd. PW, W-wa 2000.

4. W. Szlezyngier: Tworzywa sztuczne, Rzeszów 1998.

5. Poradnik Tworzyw Sztucznych, WNT 2000.

CEL ĆWICZENIA:

Celem ćwiczenia jest zapoznanie studentów z technologią wytłaczania poprzez demonstrację na stanowisku laboratoryjnym działania oraz przeznaczenie elementów linii technologicznej do wytłaczania.

PRZEBIEG ĆWICZENIA:

Prowadzący zajęcia wyjaśnia studentom budowę i rodzaj obsługiwanej wytłaczarki oraz funkcje jej głównych elementów. Następnie demonstruje jej pracę wykonując na dostępnym oprzyrządowaniu technicznym detal o profilu określonym poprzez kształt zamocowanej głowicy wytłaczarskiej.

1. Teoretyczne podstawy wytłaczania

Wytłaczanie jest metodą przetwórstwa polegającą na ciągłym uplastycznianiu tworzywa w układzie uplastyczniającym i przepychaniu go przez kanały głowicy wytłaczarskiej. Proces wytłaczania przebiega w wytłaczarkach, gdzie narzędziem jest głowica wytłaczarska zaopatrzona w dyszę wytłaczarską, a otrzymany przedmiot nosi nazwę wytłoczyny. W technologii rozróżnia się trzy metody wytłaczania:

1. wytłaczanie kołami zębatymi (w pompie zębatej elementami robaczymi są odpowiednie koła zębate) - stosowane do wykonywania przędzy, żyłek,

2. wytłaczanie tłokiem,

3. wytłaczanie ślimakiem.

Wytłaczanie tłokiem jest obecnie rzadko stosowane ze względu na brak możliwości mieszania przetworzonego materiału, poza tym proces uplastyczniania przy tej metodzie zachodzi bardzo trudno i tworzywo zmienia swój stan fizyczny ze stałego w plastyczny tylko wskutek ogrzewania od ścianek cylindra.

Obecnie najczęściej stosowane jak wytłaczanie ślimakowe przy czym istnieje wiele odmian tej metody, oto kilka z nich:

• wytłaczanie ślimakowe zwykłe i autotermiczne

• wytłaczanie wieloślimakowe współbieżne, przeciwbieżne, ze ślimakami rozsuniętymi czy zazębiającymi się itd..

Wytłaczarka ślimakowa składa się z czterech podstawowych układów:

• układu napędowy,

• układu uplastyczniającego składającego się z cylindra i ślimaka,

• narzędzia - głowicy wytłaczarskiej,

• układu sterowania i regulacji.

Przeznaczenie napędu nie wymaga komentarza, jedynym warunkiem jest możliwość bezstopniowej regulacji obrotów ślimaka.

Układ uplastyczniający wytłaczarki składa się z:

• cylindra zaopatrzonego na swej długości w kilku regulowanych stref grzania

• ślimaka o odpowiedniej konstrukcji.

Najistotniejszym elementem tego układu jest ślimak. Poza jego geometrią do opisu służą takie pojęcia technologicznie jak:

• strefy ślimaka,

• współczynnik sprężania ślimaka,

• przepływy w kanale ślimaka.

W większości podręczników wyróżnia się poczynając od leja zasypowego trzy strefy:

• zasilania, w której tworzywo ma postać stałą a na jej końca występuje początek uplastycznienia,

• sprężania, tworzywo zmienia swój stan fizyczny ze stałego w plastyczny,

• dozowania, której następuje homogenizacja uplastycznionego tworzywa.

Współczynnik sprężania ślimaka wyraża się stosunkiem objętości kanału jednego pełnego uzwojenia na początku strefy zasilania do analogicznej objętości na końcu strefy dozowania.

Przepływy są ściśle związane z konstrukcją ślimaka i bezpośrednio determinują wydajność wytłaczania (rys. 1.)

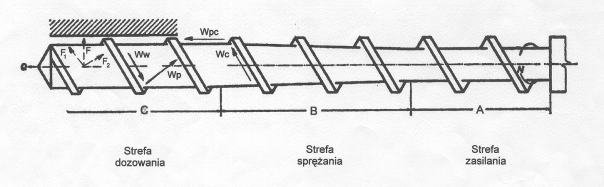

Rys. 1. Rozkład sił i przepływy w kanale ślimaka (opis w tekście)

Składowa F₁ siły obwodowej F, powoduje przemieszczanie się uplastyczniającego tworzywa wzdłuż zwoju ślimaka w kierunku głowicy. Jest to tzw. przepływ wleczony Ww. Natomiast składowa F₂ powoduje odpychanie tworzywa w kanale ślimaka od krawędzi czynnej zwoju w kierunku krawędzi biernej (w poprzek tego kanału). Jest to przepływ poprzeczny Wp. Przepływ ten powoduje intensywne mieszanie i ugniatanie tworzywa w istotny sposób ułatwiając jego uplastycznienie. W układzie rzeczywistym obserwujemy sumaryczny skutek obu tych przepływów. Oprócz nich w wytłaczarce ślimakowej mamy jeszcze przepływ ciśnieniowy (wsteczny) oraz przeciekowy. Powoduje on przemieszczanie tworzywa w kierunku zasobnika w kanale ślimaka jak i przez prześwit między zwojem a cylindrem. Płynięcie tworzywa nazywa się przepływem ciśnieniowym Wc zaś płyniecie prześwitem przepływem przeciekowym Wpc.

Ogólnie wydajność wytłaczania określa równanie przepływu:

W = Ww - Wc - Wpc (1)

Ponieważ przepływ przeciekowy jest niewielki możemy go pomnąc, zatem:

W = Ww - Wc (2)

2. Głowice wytłaczarskie

Głowice wytłaczarska jest narzędziem służącym do kształtowania profilu wytłoczyny. Generalnie istnieją trzy typy głowic:

• głowice proste, przeznaczone do wytłaczania profili, prętów, rur itd.,

• głowice kątowe lub krzyżowe do wytłaczania folii rękawowej oraz nakładania izolacji na kable,

• głowice szczelinowe do wytłaczania płyt.

Na rys. 2 pokazano głowicę prostą do wytłaczania rur zawierającą podstawowe elementy typowych głowic wytaczarskich.

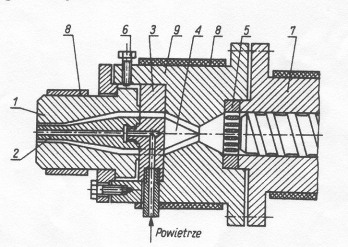

Rys.2. Głowica prosta do wytłaczania rur: 1-ustnik, 2-rdzeń ustnika, 3-wspornik rdzenia, 4-rozdzielacz, 5-sitko sprężające, 6-sruba centrująca ustnik, 7-cylinder wytłaczarki, 8-grzejniki elektryczne, 9-korpus głowicy

W tylnej części głowicy umieszczone jest sitko sprężające w postaci płytki z otworami, które powinny mieć odpowiedni kształt aby nie powodowały zalegania tworzywa. Zadaniem sitka jest zatrzymanie ewentualnych zanieczyszczeń przetwarzanego surowca, jego homogenizację i ograniczenie ruchu śrubowego tworzywa.

Tworzywo po przejściu przez sitko trafia na ustnik, gdzie formowany jest właściwy kształt wyrobu. Kształt i wymiary ustników profilowych różnią się od gotowego produktu. Jest to spowodowane nierównomiernym rozkładem prędkości tworzywa wychodzącego z ustnika. Jeśli np. ustnik ma kształt kwadratu wówczas wytłoczyna przybiera kształt zbliżony do kołowego.

3. Kalibratory

Ponieważ tworzywo opuszczające ustnik głowicy zmienia swoje wymiary, dla wyrobów precyzyjnych o tolerowanych wymiarach konieczne jest stosowanie kalibratorów. Wyróżniamy dwa zasadnicze typy kalibratorów:

• ciśnieniowe,

• próżniowe.

Zadaniem kalibratora jest odprowadzenie z wytłoczonego produktu maksymalnej ilości ciepła tak, aby powierzchnia zewnętrzna rury uległa utwardzeniu. Średnica zewnętrzna kalibratora jest nieco większa od pożądanej średnicy rury, gdyż należy uwzględnić skurcz termiczny w czasie dalszego chodzenia rury.

4. Wytłaczanie wieloślimakowe

Najczęściej spotykamy wytłaczarki dwuślimakowe, są one technicznie trudniejsze do wykonania, droższe ale mają wiele zalet. Przede wszystkim rzadziej występuje zjawisko przegrzania i destrukcji tworzywa gdyż nie przykleja się ono do ślimaka i nie obraca razem z nim. Nie występuje tez przepływ ciśnieniowy co zwiększa wydajność procesu. Maszyny te stosowane są głównie do przetwórstwa polimerów w postaci proszku i homogenizacji tworzyw z dodatkami wprowadzanymi w dużej ilości.

5. Technologia wytłaczania - linia do wytłaczania rur

Przy wytłaczaniu rur wytłaczarka jest tylko jednym z elementów ciągu technologicznego. Tworzywo rury wychodzącej z głowicy wytłaczarskiej jest w stanie plastycznym, podatnym na odkształcenia. Dlatego należy je możliwie szybko zestalić przez szybkie ochłodzenie i przejście ze stanu plastycznego w stan wysokoelastyczny. Początkowe ochłodzenie tworzywa odbywa się w kalibratorze a dalej w wannach chłodzących lub natryskiem zimnej wody. Tak więc drugim elementem linii do wytłaczania jest urządzenie chłodzące. Trzecim zespołem linii wytłaczania jest urządzenie odciągowe. Ponieważ wytłaczarka pracuje w sposób ciągły, wytoczony wyrób musi być również w sposób ciągły odbierany. Czwartym zespołem linii wytłaczania jest urządzenie tnące (np. piła tarczowa).

Schemat linii do wytłaczania przedstawiono na rys. 3.

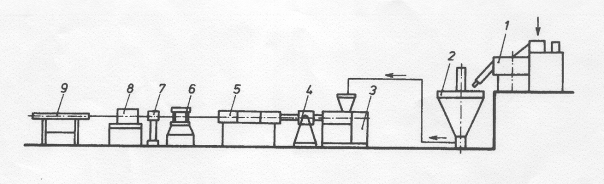

Rys. 3. Linia do wytłaczania rur: 1-mieszarka, 2-zbiornik tworzywa, 3-wytłaczarka, 4-kalibrator, 5-urządzenie chłodzące, 6-odciag, 7-znakowanie rury, 8-poła, 9-magazyn

PRZEDMIOT: Przetwórstwo Tworzyw Sztucznych

TEMAT: Wytłaczanie - wyznaczanie wydajności wytłaczarki

Przebieg ćwiczenia: wytłaczanie plastyfikowanego PVC

Przygotowanie wytłaczarki

1. włączenie chłodzenia wodą

2. włącznie zasilania szafy sterującej

3. nastawienie wymaganych temperatur na cylindrze i głowicy

		T [^oC]
Strefa	I	145
		II	148
		III	152
		IV	147
Głowica		143

4. napełnienie leja zasypowego granulatem (zasuwa leja zamknięta)

5. po ustabilizowaniu się temperatury na cylindrze i głowicy należy włączyć silnik napędzający ślimak, zachowując min. obroty - 500 obr/min do czasu gdy w ustniku głowicy pojawi się wytłoczyna.

Wyznaczenie wydajności wytłaczania

6. wytłaczanie z różnymi prędkościami obrotowymi ślimaka

• 700 obr/min

• 900 obr/min

• 1000 obr/min

• 1200 obr/min

• 1300 obr/min

odpowiednio regulując prędkości odciągu, zachowując jakość wytłoczyny.

7. dla każdej zastosowanej prędkości wytłaczania w odcinkach czasu, 60s odciąć wytłaczany profil i oznaczyć jego masę. Należy wykonać 3 pomiary.

8. wykreślić krzywą v [obr/min]: średnia masa z 3 próbek [g]

9. po zakończeniu wytłaczania należy zmniejszyć prędkość obrotową (zapali się czerwona lampka) i wytłoczyć resztę tworzywa z leja i cylindra, zamknąć zasuwę leja.

Wytłaczanie polietylen

1. nastawienie wymaganych temperatur na cylindrze i głowicy

		T [^oC]
Strefa	I	185
		II	190
		III	195
		IV	193
Głowica		190

2. napełnienie leja zasypowego granulatem (zasuwa leja zamknięta)

3. po ustabilizowaniu się temperatury na cylindrze i głowicy należy włączyć silnik napędzający ślimak, zachowując min. obroty - 500 obr/min do czasu gdy w ustniku głowicy pojawi się wytłoczyna.

Wyznaczenie wydajności wytłaczania

4. wytłaczanie z różnymi prędkościami obrotowymi ślimaka

• 700 obr/min

• 900 obr/min

• 1000 obr/min

• 1100 obr/min

odpowiednio regulując prędkości odciągu, zachowując jakość wytłoczyny.

5. dla każdej zastosowanej prędkości wytłaczania w odcinkach czasu, 60s odciąć wytłaczany profil i oznaczyć jego masę. Należy wykonać 3 pomiary.

6. wykreślić krzywą v [obr/min]: średnia masa z 3 próbek [g]




Podstawowe sposoby wytłaczania z rozdmuchiwaniem: a) pionowo w górę, b) pionowo w dół,

c) poziomo;

1 - zbiornik tworzywa, 2 - wytłaczarka, 3 - głowica, 4 - urządzenie nadmuchujące chłodzące,

5 - urządzenie spłaszczające, 6 - urządzenie odbierające, 7 - urządzenie nawijające, 8 - dopływ stały powietrza chłodzącego, 9-doprowadzenie okresowe powietrza rozdmuchującego.

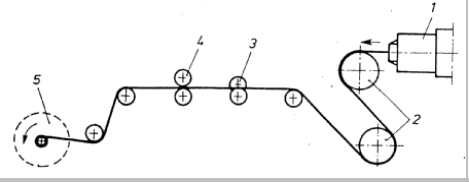

Schemat wytłaczania folii płaskiej:

1- głowica, 2- walce chłodzące, 3- noże krążkowe,

4- urządzenie odbierające, 5- urządzenie nawijające.
