zamiejscizaoczne2012lato, Elektrotechnika, SEM4, Metrologia Krawczyk


0x01 graphic

1. Cel ćwiczenia

Celem ćwiczenia jest poznanie metod analizy błędów pomiaru pośredniego, w tym metody logarytmicznej oraz metody różniczki zupełnej, a także określenie czynników wpływających na błąd pomiaru w pomiarach pośrednich.

2. Układy pomiarowe i tabele pomiarowe

2.1. Pomiar modułu impedancji

Układ pomiarowy do pomiaru modułu impedancji jest przedstawiony na rysunku 1.

0x01 graphic

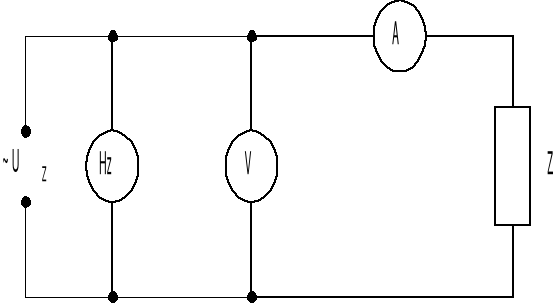

Rys.1. Układ do pomiaru modułu impedancji cewki. Hz - częstościomierz , A - amperomierz, V - woltomierz, Z - badana cewka, UZ - napięcie zasilania (autotransformator)

Wyniki pomiarów, zakresy i klasy mierników zanotować w tabeli 1.

Tabela 1

Lp.

Amperomierz

Woltomierz

Z

Uwagi

α[dz]

c1[A/dz]

I[A]

α[dz]

cv[V/dz]

U[V]

[Ω]

ZA=...[A]

1

kA=...

2

Zv=...[V]

.

kV=...

.

f=...[Hz]

2. 2. Pomiar rezystancji metodą techniczną

Schemat układu pomiarowego jest przedstawiony na rysunku 2.

0x01 graphic

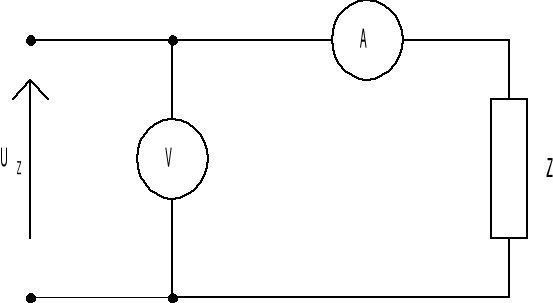

Rys.2. Schemat układu do pomiaru rezystancji metodą techniczną:
A - amperomierz, V - woltomierz, Z - badana cewka, U
Z - napięcie zasilania (zasilacz stabilizowany)

Wyniki zanotować w tabeli 2.

Tabela 2

Lp.

Amperomierz

Woltomierz

R

Uwagi

α[dz]

c1[A/dz]

I[A]

α[dz]

cv[V/dz]

U[V]

[Ω]

ZA=...[A]

1

kA=...

2

Zv=...[V]

.

kV=...

.

f=...[Hz]

2. 3. Pomiar rezystancji w układzie z watomierzem

Schemat układu pomiarowego jest przedstawiony na rysunku 3.

0x01 graphic

Rys.3 Układ do pomiaru rezystancji cewki: UZ -napięcie zasilania (autotransformator), A-amperomierz, V-woltomierz, W-watomierz, Z - badana cewka.

Wyniki należy zanotować w tabeli 3.

Tabela 3

Pozycja "a"

Pozycja "b"

Uwagi

Lp.

Amperomierz

Watomierz

R

Watomierz

.

α[dz]

c1[A/dz]

I[A]

α[dz]

cw[W/dz]

P[W}

[Ω]

α[dz]

cw[W/dz]

P[W]

ZA=...[A]

1

kA=...

2

Zw=...[W]

3

kw=...

.

.

.

2. 4. Pomiar rezystancji metodą bezpośrednią

Do pomiaru rezystancji badanej cewki metodą bezpośrednią można wykorzystać cyfrowy mostek uniwersalny RLC. Po dołączeniu badanego elementu do zacisków pomiarowych mostka należy odczytać wskazanie przyrządu oraz zanotować zakres pomiarowy, na którym pomiar został wykonany, a także klasę mostka. Wyniki pomiaru oraz odczytane parametry należy zanotować w tabeli 4.

Tabela 4

Zakres

Klasa

Wskazanie

ΔR

[Ω]

[%]

[Ω]

[Ω]

0x01 graphic
1. Cel ćwiczenia:

Celem ćwiczenia jest poznanie działania kompensatora napięcia stałego oraz jego zastosowanie do pomiarów siły elektromotorycznej, napięcia, natężenia prądu, rezystancji a także wyznaczenie błędów występujących w pomiarach kompensacyjnych oraz analiza wpływu dokładności użytych do jego budowy elementów .

2. Układy pomiarowe i tabele pomiarowe

2.1. Pomiar napięcia UX za pomocą kompensatora Feussnera

Schemat układu pomiarowego jest przedstawiony na rysunku 1.

Rys.1 Schemat układu do pomiaru SEM EX za pomocą kompensatora
F
eussnera

Należy przeprowadzić co najmniej kilkanaście pomiarów tej samej wartości EX i wyniki pomiarów zanotować w tabeli 1.

Tabela 1

0x08 graphic
Lp.

RK[Ω]

Ex[V]

ΔRK[Ω]

ΔEx[V]

α[dz]

Ex[V]

δSg[%]

δn[%]

δ[%]

Ex±ΔEx

Na podstawie przeprowadzonych pomiarów można także oszacować błędy przypadkowe, jakimi obarczone są pomiary. Wartość błędów przypadkowych należy określić dla każdego pomiaru za pomocą metody Gaussa. Wyniki danych i obliczeń należy zanotować w tabeli 2.

Tabela 2

0x08 graphic
Lp.

Rk[Ω]

Ex[V]

Ex[V]

ΔEx[V]

σr

ΔEx>3. σr

σEx

Ex±3σEx
