Projekt zawiera :

1. Określenie wydajność eksploatacyjnej koparki w funkcji głębokości urabiania.

2. Określenie rocznej zdolności wydobywczej koparki dla przyjętej organizacji pracy.

3) Zaprojektowanie racjonalnej siatki stanowisk pracy koparki zgarniakowej przy przyjętej wielkości wskaźnika strat złożowych.

4. Wykreślenie technologii pracy koparki zgarniakowej w polu eksploatacyjnym i miesięczne postępy eksploatacji.

Dane techniczne koparki KS 1000S.

Nazwa	KS 1000S
Moc silnika	280 kW (380kM)
Pojemność zgarniaka	10 m^3
Wymagana grubość liny	29/40 mm
Prędkość liny: prędkość w przód prędkość wstecz	1,2 m/s 1,8 m/s
Masa (z podwoziem kroczącym)	130 t
Masa (z podwoziem gąsienicowym i wysięgnikiem)	160t
Pojemność zasobnika	15 m^3
Max. Odcinek zgarniania	220 m
Max. Odcinek zgarniania z wysięgnikiem	46 m
Siła ciągnąca w linie	24 t

Dane eksploatacyjne.

Nazwa	Symbol	Jednostka	Wartość
Kąt nachylenia części lądowej skarpy	ϕN	[^0]	64
Kąt nachylenia części podwodnej skarpy	ϕ	[^0]	31
Grubość niezawodnionej części kopaliny	h/Hmax	[m]	0,75
Wymiary pola	mxm		1600x1900
Wysokość podnoszenia zgarniaka ponad lustro wody	a1	[m]	13,0
Stały czas cyklu koparki	tc	[s]	60

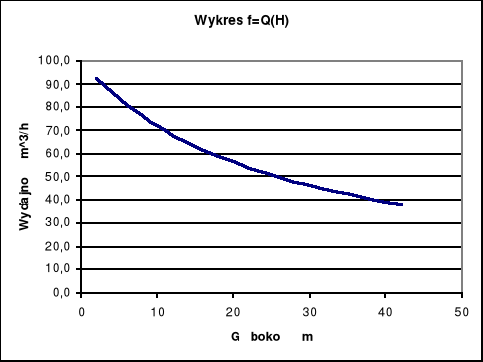

1. Wydajność eksploatacyjna koparki w funkcji głębokości urabiania.

gdzie:

V_o,p - prędkość podnoszenia i opuszczania chwytaka;

k_w = 0,85 współczynnik wypełnienia naczynia;

k_r = 1,1 współczynnik rozluzowania urobku;

β_r = 0,80 współczynnik strat losowych;

t_c - stały czas cyklu koparki;

H	Qe
M.	m^3/h
2	92,8
4	86,6
6	81,2
8	76,4
10	72,2
12	68,4
14	64,9
16	61,8
18	59,0
20	56,5
22	54,1
24	51,9
26	49,9
28	48,1
30	46,4
32	44,8
34	43,3
36	41,9
38	40,6
40	39,4
42	38,2

2 ) Roczna zdolność wydobywcza koparki dla przyjętej organizacji pracy .

Ilość dni przepracowanych w roku - 200;

Ilość zmian w ciągu dnia - 2;

Ilość godzin przepracowanych na jednej zmianie - 8;

Współczynnik wykorzystania czasu pracy - η_t = 0,8;

Czas pracy w roku wynosi

Średnia wydajność eksploatacyjna dla średniej głębokości H_śr=0,85*H=34 m

Q_{eksp śr}= 43,3 m³/h

Roczna zdolność wydobywcza Z_p

Miesięczny wydobycie wynosi:

gdzie:

m. - ilość miesięcy przepracowanych w roku m.=10.

Obliczenie zasobów:

1. przemysłowych

gdzie:

F - pole powierzchni złoża ;

H - miąższość zawodnionego złoża;

h - miąższość nie zawodnionego złoża;

2. straty stropowe

gdzie:

Δh - grubość warstwy kopaliny zdejmowana podczas prac udostępniających

3. straty spągowe

gdzie:

f- powierzchnia spągu wyrobiska f=543886,52 m²;

B - krok postępu koparki (przyjmuję 10 m.);

ϕ - kąt nachylenia części podwodnej skarpy;

4. straty pozaeksploatacyjne

gdzie:

L - obwód przemysłowych zasobów złoża w połowie ich wysokości;

5. zasoby wydobywane

Krok przemieszczania koparki między stanowiskami w zależności od strat.

Straty	Krok
	m
1%	3,9
2%	9,7
3%	15,5
4%	21,3
5%	27,1
6%	32,9
7%	38,7
8%	44,5
9%	50,3
10%	56,1
11%	61,9
12%	67,6
13%	73,4
14%	79,2
15%	85,0
16%	90,8

4. Obliczenie stożków w poszczególnych krokach koparki.

1. dla pierwszego kroku

60555 m³

czas urabiania pierwszego kroku wyniesie 5 miesięcy, 9 dni, 3 godziny

2. dla kolejnych kroków w pierwszej linii eksploatacyjnej

15777 m³

czas urabiania takiego kroku wynosi 1 miesiąc, 9 dni

3. Dla kolejnych kroków w następnych liniach eksploatacyjnych

751 m³

czas urabiania takiego kroku wynosi 1 dzień i 6 godzin.

---
