O2 cinek, BIOLOGIA UJ LATA I-III, ROK II, semestr II, fizyka, sprawka


Marcin Janiuk

WYZNACZANIE OGNISKOWYCH SOCZEWEK I BADANIE WAD SOCZEWEK

  1. WSTĘP TEORETYCZNY:

  1. Soczewka: bryła przeźroczysta ograniczona z dwóch stron powierzchniami sferycznymi.

Soczewka służy nam do przekształcania wiązki światła na zbieżną, równoległą lub mniej rozbieżną niż wychodzi ona z dowolnego punktu przedmiotu. Trzeba wspomnieć że W optyce geometrycznej zakłada sie, ze w ośrodkach jednorodnych światło rozchodzi sie po liniach prostych.

  1. Promienie przechodząc przez soczewkę skupiają się w jednym punkcie zwanym ogniskiem soczewki F (soczewka rozpraszająca ma ognisko pozorne co oznacza ze przecinają się przedłużenia promieni). Odległość ogniska od płaszczyzny soczewki nazwane jest ogniskową f. Główny podział soczewek obejmuje:

0x08 graphic
0x08 graphic

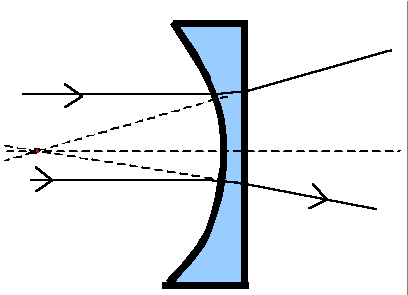

- soczewki skupiające   - soczewki rozpraszające

  1. Równanie soczewki: zależność między odległością przedmiotu x, odległością obrazu y i ogniskową f.

0x01 graphic

Jednak w przypadku układu soczewek należy dokładniej określić x i y, gdyż nie jest oczywiste położenie środka optycznego. Sposób na ominięcie tej przeszkody podał Bessel.

0x08 graphic

Zasada metody Bessela.

  1. Zasada metody Bessela: gdy l oznacza określoną długość ekranu (z obrazem) od przedmiotu świecącego. Spróbujmy określić dla jakich położeń x soczewki na ekranie wytworzy sie ostry obraz. Mamy wówczas:

x + y= l

0x01 graphic

Rozwiązując układ równań ze względu na szukaną wartość x mamy

0x01 graphic
0x01 graphic

Jednemu odpowiada obraz powiększony drugiemu pomniejszony. Odległość miedzy tymi położeniami wynosi: d= x1 - x­­. Metoda Bessela polega na pomiarze długości d przy zadanym l i obliczeniu ogniskowej.

0x01 graphic

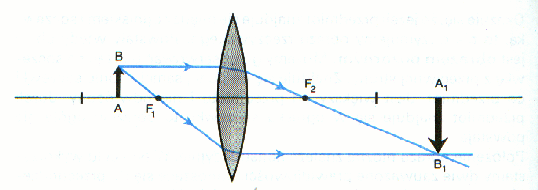

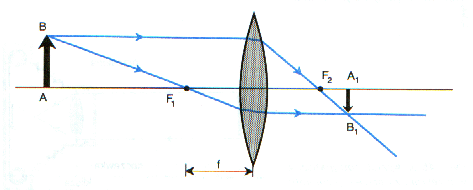

  1. Obrazy powstające w soczewkach:

0x08 graphic
0x08 graphic

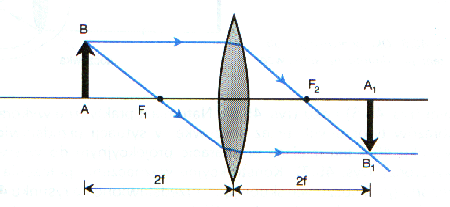

Obraz: rzeczywisty, odwrócony, pomniejszony. -rzeczywisty, odwrócony, tej samej wielkości

0x08 graphic
0x08 graphic

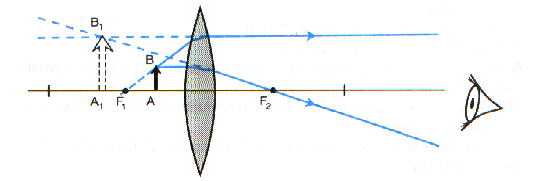

- rzeczywisty odwrócony powiększony - soczewka rozpraszająca: pozorny, prosty, powiększony

  1. Wady soczewek:

0x08 graphic
- aberracja sferyczna

- aberracja chromatyczna

  1. PLAN PRACY:

(ksero)
